Instruction Manual

087R9768 087R9768
2 VI.KN.Z2.7S © Danfoss 10/2006 DH-SMT/DK
ECA 71
ENGLISH

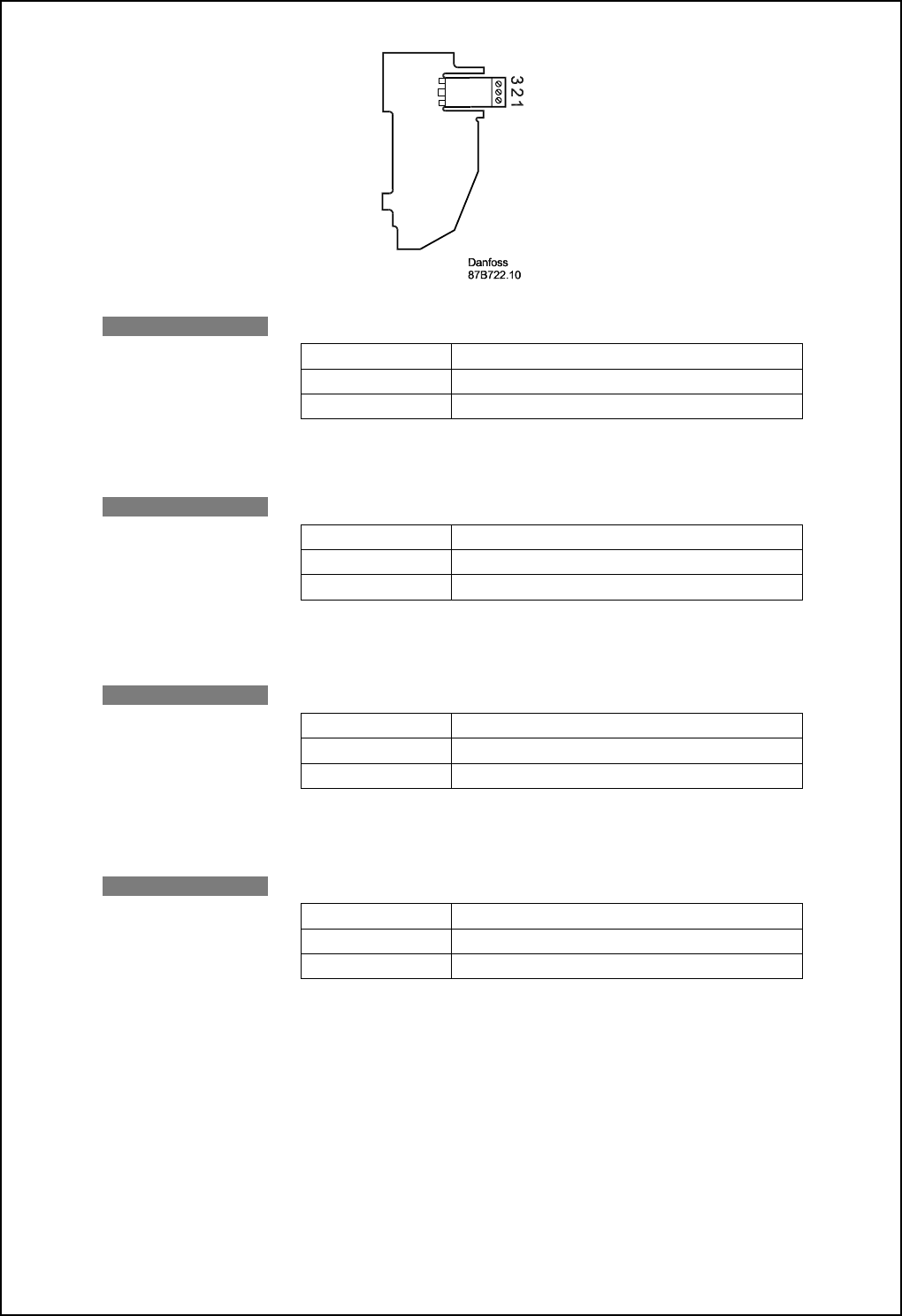

Pin connection
Pin 1 Network connection MODBUS B / DATA + / D1
Pin 2 (middle) Common / SGND
Pin 3 Network connection MODBUS A / DATA - / D0
2 poles + common are galvanically isolated. The pins are not interchangeable.
There are no pull up / down resistors and no termination resistor.
DEUTSCH
Elektrische Anschlüsse
Pin 1 Netzwerkanschluss MODBUS B / DATA + / D1
Pin 2 (mittlere) Abgeschirmt / SGND
Pin 3 Netzwerkanschluss MODBUS A / DATA - / D0
Zwei Pole + Abschirmung sind galvanisch getrennt. Die Pins sind gegenseitig nicht
vertauschbar. Pull-Up Widerstände und Terminationswiderstand werden nicht
verwendet.
POLSKI
Podłączenia wyprowadzeń
Pin 1 Podłączenie sieciowe MODBUS B / dane wejściowe / D1
Pin 2 (środkowy) Wspólny (masa) / SGND
Pin 3 Podłączenie sieciowe MODBUS A / dane wyjściowe / D0
Oba bieguny i ekran są izolowane galwanicznie. Piny nie są zamienne. Nie są
potrzebne żadne rezystory podciągające/ obniżające ani rezystory zakończeniowe
(terminatory).
РУССКИЙ
Назначение контактов
Контакт 1 Сетевое соединение MODBUS B / DATA+ / D1
Контакт 2 (средний) Общий / SGND
Контакт 3 Сетевое соединение MODBUS A / DATA - / D0
Два полярных провода, плюс экран с гальванической изоляцией. Контакты не
взаимозаменяемы. Подтягивающие, заземляющие и терминальные резисторы
не требуются.
