Operation Manual

5
■ Außengerät
■
Innengerät
1.
Luftfilter
2. Fotokatalytischer
Titan-Apatit-Luftreinigungsfilter
3. Lufteinlaß
4. Frontplatte
5. Lasche obere Frontklappe
6. INTELLIGENTES AUGE:
•
Erkennt die Bewegungen von Personen und
schaltet automatisch zwischen Normalbetrieb
und Energiesparbetrieb um. (Seite 18.)
7. Raumtemperatur-Sensor:
•
Er fühlt die Lufttemperatur um das Gerät.
8. Anzeige:
9. Luftauslaß
10. Schwenkklappen (horizontale Lamellen):
(Seite 12.)
11. Lüftungsgitter (vertikale Lamellen):
•
Die Lüftungsgitter befinden sich im Inneren der
Luftauslassöffnung. (Seite 12.)
12. Betriebslampe (grün)
13. TIMER - Lampe (gelb):
(
Seite
20.)
14.
RAUM VERLASSEN - Lampe (rot):
•
Leuchtet auf, wenn Sie die Funktion RAUM
VERLASSEN verwenden. (Seite 16.)
15.
Schalter EIN/AUS des Innengeräts:
•
Drücken Sie diesen Schalter einmal, um das
Gerät in Betrieb zu setzen. Drücken Sie ihn
erneut, um das Gerät abzuschalten.
•
Die Betriebsart bezieht sich auf folgende Tabelle.
•
Dieser Schalter wird gebraucht, wenn die
Fernbedienung fehlt.
16. Signalempfänger:
•
Er empfängt Signale von der Fernbedienung.
•
Wenn das Gerät ein Signal empfängt, hören
Sie einen kurzen Piepton.
•
Betriebsstart ..........................piep-piep
•
Einstellungen geändert...........piep
•
Betriebsstopp..........................piiiieeep
■

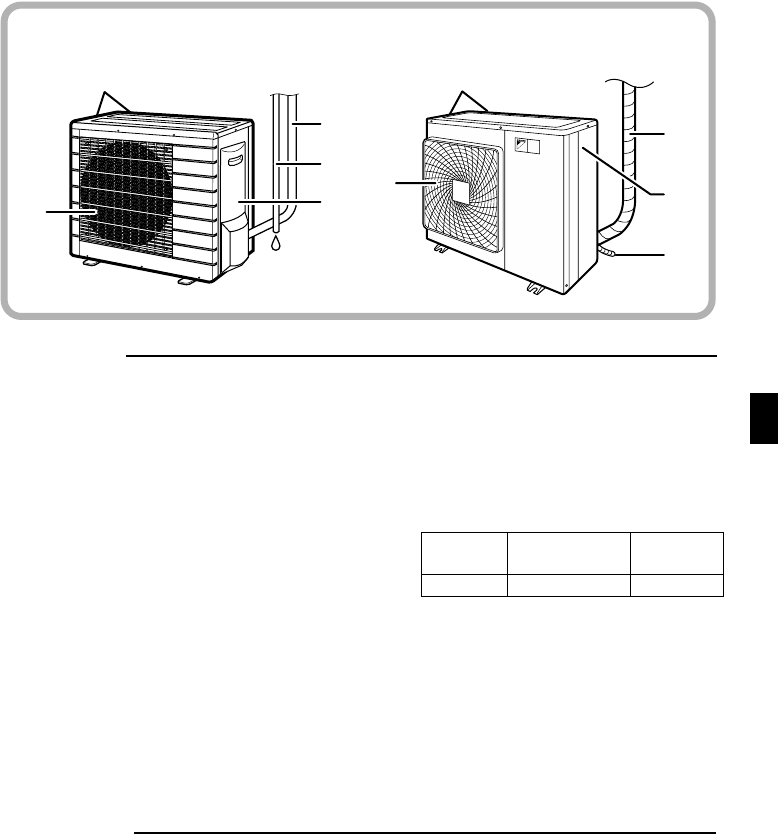

Außengerät
17. Lufteinlaß:
(hinten und seitlich)
18. Luftauslaß
19. Kühlmittel-Rohrleitung und
Kabelverbindung zwischen den Gerßten
20. Ablaufschlauch
21. Erdungsanschluß:
•
Befindet sich unter dieser Abdeckung.
Das Erscheinungsbild des Außengeräts kann bei einigen Modellen abweichen.
19
20
21
18
17
19
20
21
17
18
Klasse 50/60 Klasse 71
Betrieb-
sart
Temperaturein-
stellung
Luftstrom-
stärke
AUTO 25°CAUTO
