Service manual

4
2. ASSEMBLY DIAGRAM & MAJOR PARTS CHECK
2-1. ASSEMBLING DIAGRAM

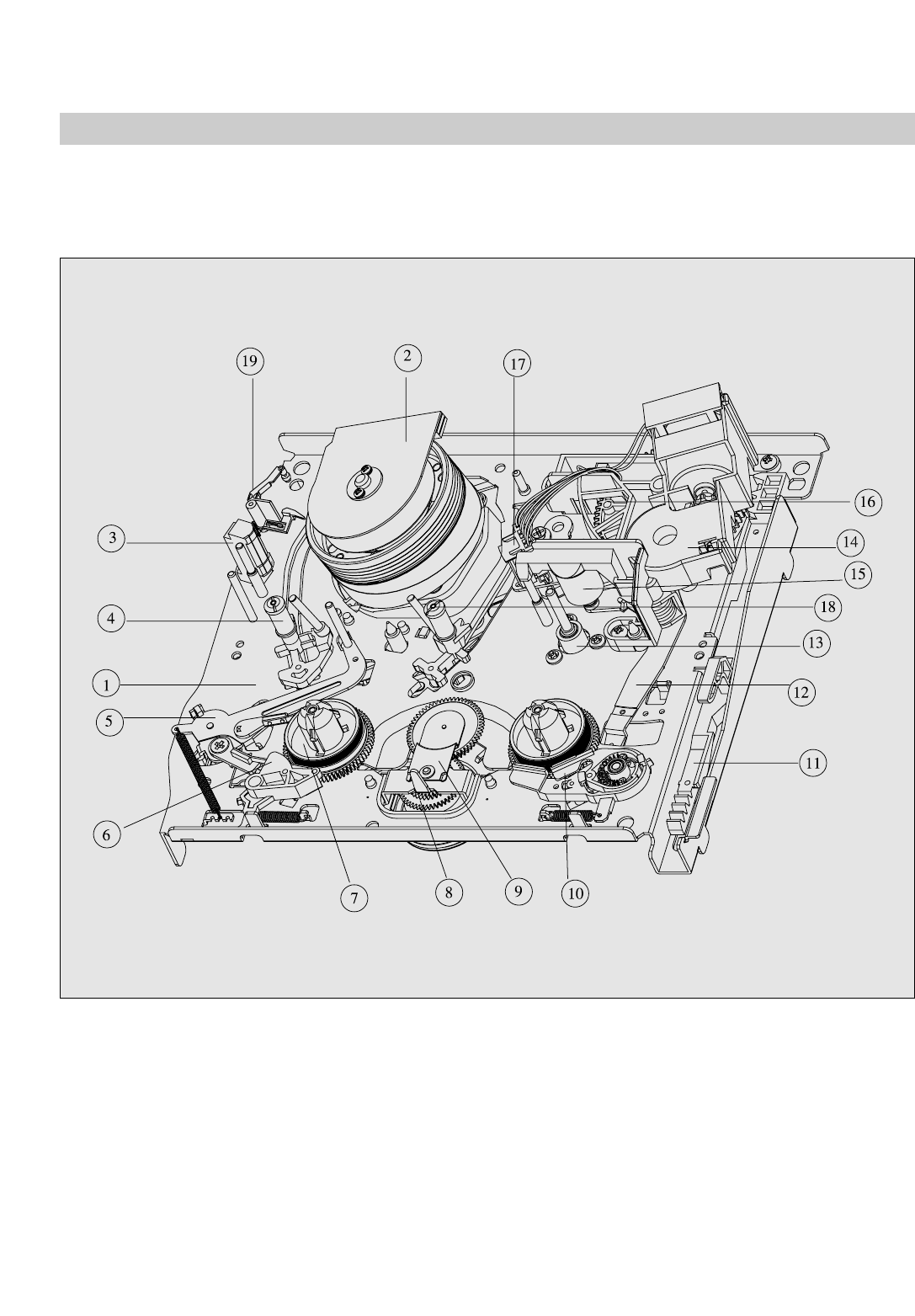

2-1-1) DECK ASSEMBLY DIAGRAM
A. UPPER VIEW
1. MAINBASE ASS'Y
2. DRUM ASS'Y
3. FE HEAD
4. S SLANT POLE ASS'Y
5. THENSION BAND ASS'Y
6. S BRAKE ASS'Y
7. S REEL TABLE
8. REEL BRKT TOTAL ASS'Y
9. IDLER PLATE TOTAL ASS'Y
10. T BRAKE ASS'Y
11. FL RACK
12 REALAY LEVER
13 CAPSTAN MOTOR
14 LC BRKT ASS'Y
15 PINCH LEVER TOTAL ASS'Y
16 CAM GEAR
17 AC HEAD ASS'Y
18 T SLANT POLE ASS'Y
19 HEAD CLEANER
