Storingen en blokkeringen
4. Storingsanalyse zonne-energie systeem
De toestellen MonoSolar en MultiSolar beschikken over dezelfde besturing voor de zonneboiler.
Storingen die door de besturing worden waargenomen worden echter op verschillende manieren weergegeven.
Bij de MultiSolar worden storingen met een knipperende melding weergegeven op het CV-water display.
Bij de MonoSolar worden storingen aangeduid met een knipperende "led" van de indicatie "in bedrijf".
4.1 Storingsmeldingen MonoSolar en MultiSolar
In de MultiSolar werken de regelunit en de zonneboiler besturing volledig onafhankelijk van elkaar en beïnvloeden elkaar
niet. Een storing van de zonneboiler besturing wordt knipperend op het CV-water display weergegeven terwijl het diagno-
se display een normale statusmelding geeft.
De storing kan niet worden verholpen door de reset toets in te drukken, maar uitsluitend door het toestel te openen en te
inspecteren. In de onderstaande tabel staan de storingen vermeld die op de regelunit kunnen verschijnen.
Indien een van de onderstaande storingen optreedt bij een MonoSolar zal het lampje van de pompindicatie gaan knippe-
ren. Indien het een MultiSolar toestel betreft dat voor eind 2000 is geproduceerd, worden de onderstaande codes niet op
het display weergegeven.
Voor overige waarnemingen kan het storingsoverzicht MonoSolar in paragraaf 4.2 worden geraadpleegd van de.
Voor inspectie van de componenten kan hoofdstuk 5 worden geraadpleegd.

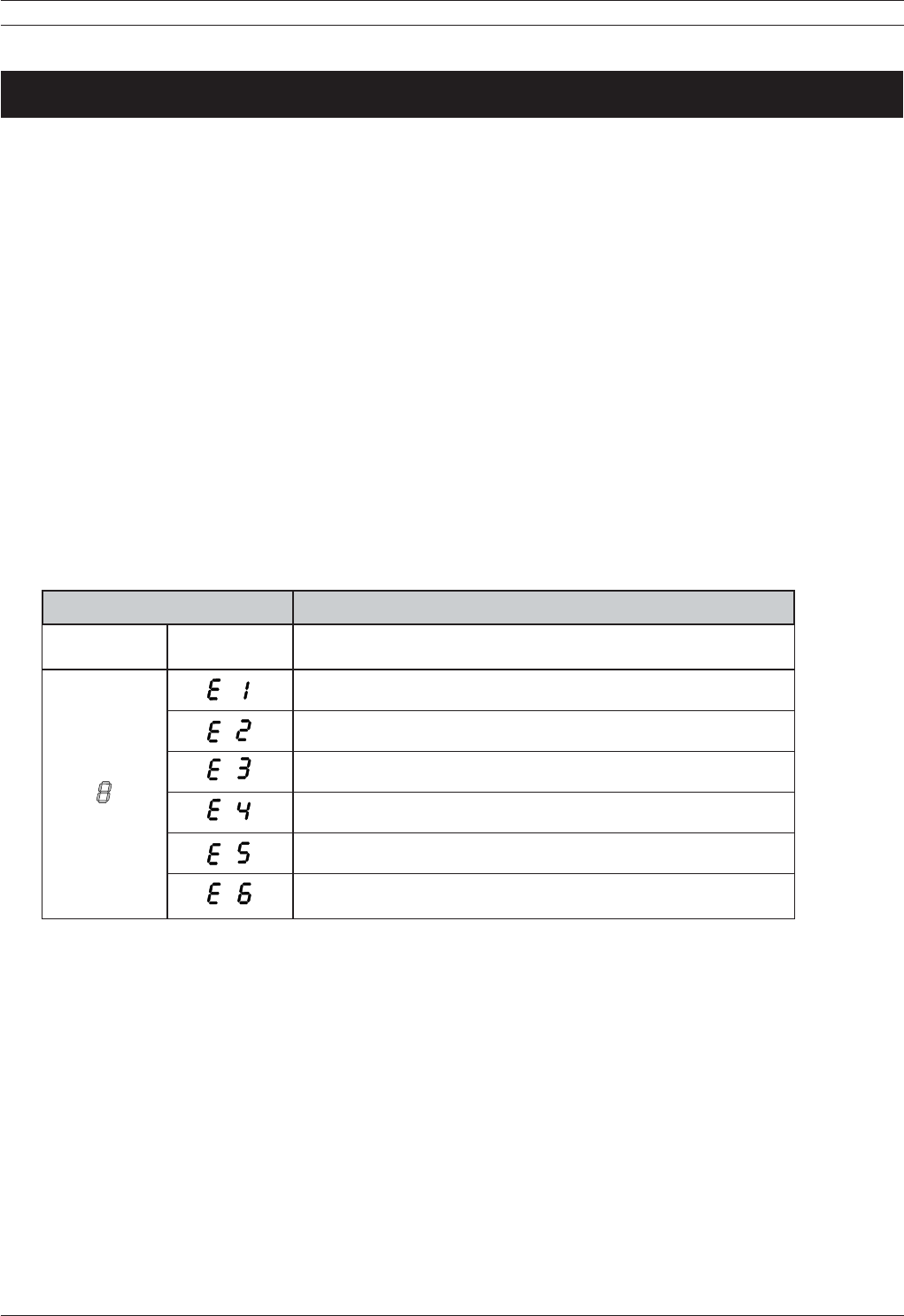

Collectorsensor onderbroken, waarde < -10°C [X.X]
Collectorsensor kortgesloten, waarde > 250°C [X.X]
Boilersensor onderbroken, waarde < -10°C [X.X]
Boilersensor kortgesloten, waarde > 250°C [X.X]
Interne hardwarefout, uitwisselen zonneboiler regeling
Interne besturingsfout, resetten door spanning te onderbreken
CV-WATERDISPLAY
(KNIPPEREND)
DIAGNOSEDISPLAY
(CIJFER)
CODE MELDING
