NOTA: El soporte antivuelco debe estar colocado de manera rme al contrapiso o a
la pared. El espesor del piso puede requerir tornillos más largos para jar el soporte
al contrapiso.
2. Coloque el soporte para que la parte posterior del soporte quede contra la pared
trasera y el borde lateral del soporte quede a una distancia de " (0,95 cm) a ½"
(1,3 cm) del armario adyacente.
NOTA: Si no hay armario adyacente, coloque el soporte de modo tal que el borde
del soporte quede a una distancia de " (0,95 cm) a ½" (1,3 cm) del panel lateral
de la estufa. Si el mostrador sobresale del armario, compense el soporte del
armario con la profundidad del saliente además de " (0,95 cm) a ½" (1,3 cm)
adicionales.

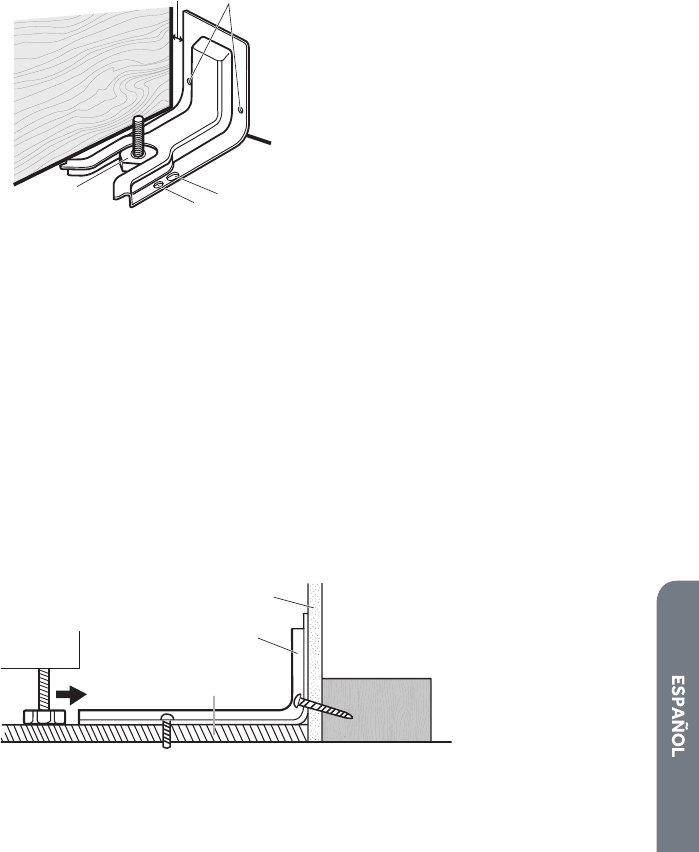

3. Utilice el soporte antivuelco como plantilla y marque los dos oricios, ya sea para
una instalación en piso de madera, en piso de hormigón o en la pared, como se
muestra.
a
b
c
d
e
a Distancia desde el armario
adyacente (³⁄₈" a ¹⁄₂" [0,95 a
1,27 cm])
b Oricios de la pared
c Oricios del piso de hormigón
d Oricio del piso de madera
e Pata trasera de la estufa
4. Taladre dos oricios piloto donde están marcados. Siga las instrucciones
especícas según su estructura.
NOTA: Se pueden utilizar un clavo o punzón para crear un agujero piloto, si no
tiene un taladro. Para la estructura de hormigón, se requieren tirafondos de ¹⁄₄"
x 1¹⁄₂" (0,64 cm x 3,8 cm) y anclajes de manguito con un diámetro externo de ¹⁄₂"
(1,3 cm).
Madera
•
Piso: Taladre un oricio piloto de ¹⁄₈" (0,32 cm) como se muestra.
NOTA: Póngase en contacto con un instalador competente de revestimiento de
pisos a n de determinar cuál es el mejor procedimiento para perforar oricios
de montaje en su tipo de revestimiento de pisos.
•
Pared: Taladre un oricio piloto de ¹⁄₈" (0,32 cm) en ángulo como se muestra.
Hormigón
•
Taladre un oricio del tamaño recomendado para los anclajes en el hormigón
que se colocarán en el centro de los oricios identicados como piso,
hormigón o pared.
a
b
c
a Pared
b Soporte
antivuelco
c Piso
