User Manual

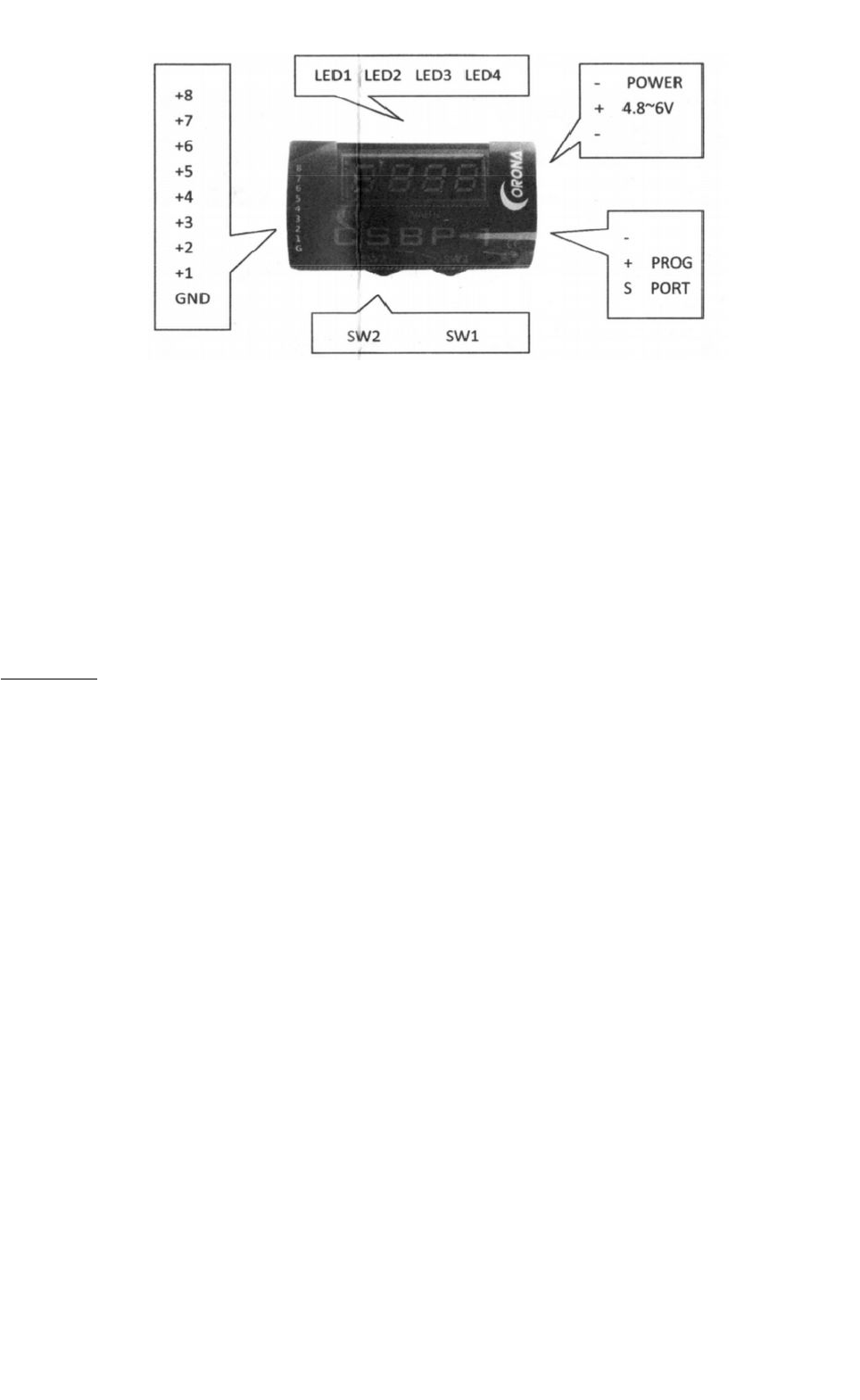

CORONA S.BUS PROGRAMMER CARD CSBP-1
Il existe trois modes de programmation S.BUS pour cette carte.
Led 1 : affichage ײ A ײ qui indique la fonction de programmation de servo S.BUS.
Led 1 : affichage ײ B ײ qui indique la fonction de programmation de décodeur S.BUS.
Led 1 : affichage ײ C ײ qui indique la fonction de programmation des accus LiPo.
Lorsque vous avez besoin de mesurer la tension de la batterie, vous ne devriez pas avoir
d'alimentation brancher sur la prise Power (4,8V ~ 6.0V), et ne pas brancher la batterie au dispositif
de programmation pour éviter tout dommage. Ensuite appuyez à gauche ou à droite sur SW2 pour
sélectionner les modes de "A", "B" et "C".
Mode "A"
1. allumez la carte de programmation. Branchez un servo S.Bus sur le port ײ Prog ײ.
Lorsque la Led1 affiche "A", appuyez sur le milieu du bouton SW2, entrez dans le mode
"A". Lorsque l'affichage LED indique trois "-", "-", "-" Le servo a été lié. Si affichage
différent, appuyez sur le millieu du bouton SW2 à nouveau pour lié servos.
2. Après un lien réussi, cliquez à gauche ou à droite de SW2 pour sélectionner les paramètres
de servo suivant.
Led1 affiche 1: quand le paramètre ײ Servo Revers ײ est réglé sur «0» il indique que le sens
du servo est inversé, "1" indique le sens normal. Cliquez à gauche ou droite le bouton SW1
pour sélectionner un des mode. Validez l'opération en cliquant sur le milieu du bouton SW1.
Led1 affiche 2: numéro de canal du Servo (1 ~ 18: CH1 ~ 16ch, DS1 et DS2), Cliquez à
gauche ou droite le bouton SW1 pour sélectionner une voie. Validez la voie en cliquant sur
le milieu du bouton SW1.
Led1 affiche 3: Réglage course de servo à droite (50% ~ 175%), cliquez à gauche ou à
droite sur SW1 pour diminuer ou augmenter. Validez l'opération en cliquant sur le milieu du
bouton SW1.
led1 affiche 4: Réglage course de servo à gauche (50% ~ 175%), cliquez à gauche ou à
droite sur SW1 pour diminuer ou augmenter. Validez l'opération en cliquant sur le milieu du
bouton SW1.
Led1 affiche 5: décalage Servo neutre (-30deg ~ + 30deg), cliquez à gauche ou à droite sur
SW1 pour diminuer ou augmenter. Validez l'opération en cliquant sur le milieu du bouton
SW1.
