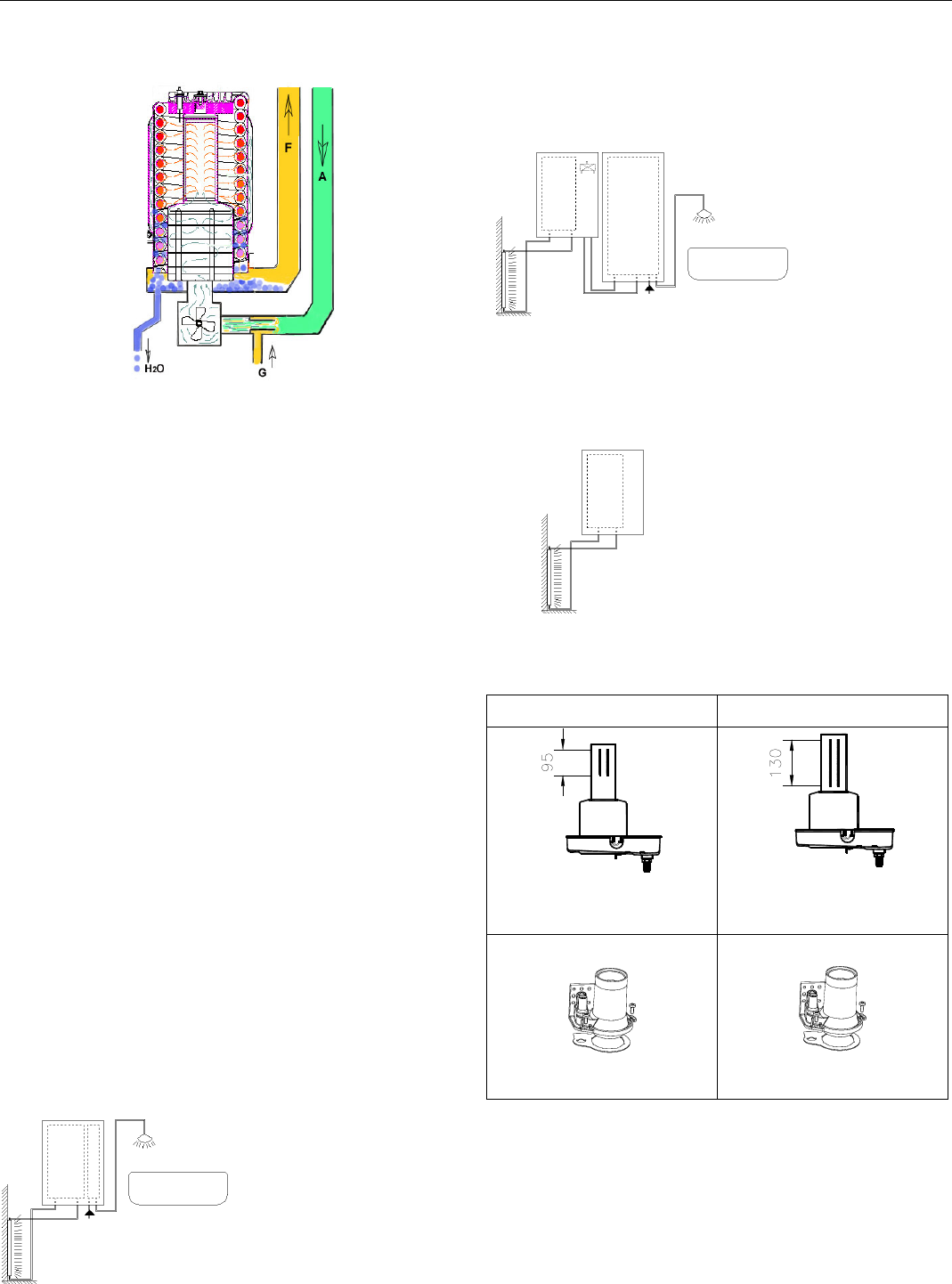

1.7. Hoe werkt het toestel
Een ventilator zuigt, via het luchttoevoerkanaal (A), de
voor de verbranding benodigde verbrandingslucht aan.
In de venturi heerst een onderdruk, waardoor gas
hoeveelheid (G) aan de verbrandingslucht wordt
toegevoegd. Het zo ontstane brandbare
gas/luchtmengsel wordt, via een mengkamer, naar de
brander geleid om aan de oppervlakte van de brander
door een keramische gloeiplug te worden ontstoken. Op
efficiënte wijze worden de hete verbrandingsgassen door
de warmtewisselaar geleid, alwaar ze hun warmte aan
het ketelwater afstaan. De rookgassen worden, via de
rookgasafvoer (F), in een rookgasafvoerkanaal naar
buiten afgevoerd. Het hierbij gevormde condenswater
(H
2
O) wordt in het riool geloosd.
1.8. Keteltypen
De Coopra Compact is een verwarmingstoestel met
compacte afmetingen en een zeer hoog rendement
(keurmerk HR 107) met uitvoeringen voor huishoudelijk
gebruik voor verwarming of in combinatie met tapwater.
Met behulp van een afzonderlijk geleverd montagekruis
wordt het toestel aan de wand opgehangen.
De ketels staan geregistreerd onder CE Identificatie
nummer CE0063-AT3070.
Het typeplaatje, dat onder meer de te gebruiken gassoort
waarvoor het toestel is ingesteld specificeert, bevindt zich
op de links boven op het toestel.
1.8.1. Coopra 37K
Hoog rendement Combi-ketel voor verwarming met een
tappot (3 liter) voor het direct leveren van warm tapwater
voor douche, bad, e.d.
1.8.2. Coopra 15B / 37B
Hoog rendement ketel voor verwarming, geschikt voor het
aansluiten van een extern voorraadvat voor het indirect
leveren van tapwater voor douche, bad, e.d.
Deze ketels hebben een ingebouwde 3-wegklep en
kunnen een extern voorraadvat (boiler) aansturen.
1.8.3. Coopra 15C / 37C
Hoog rendement ketel voor
verwarming.
1.8.4. Technische karakteristiek
Keteltype 15 Keteltype 37
Brander lengte 95 mm
Sset03, Brander type 15
Brander lengte 130 mm
Sset02, Brander type 30
Luchtdoorlaat 10 mm
Sset05, Venturi type 15
Luchtdoorlaat 18 mm
Sset06, Venturi type 30
