User guide

20

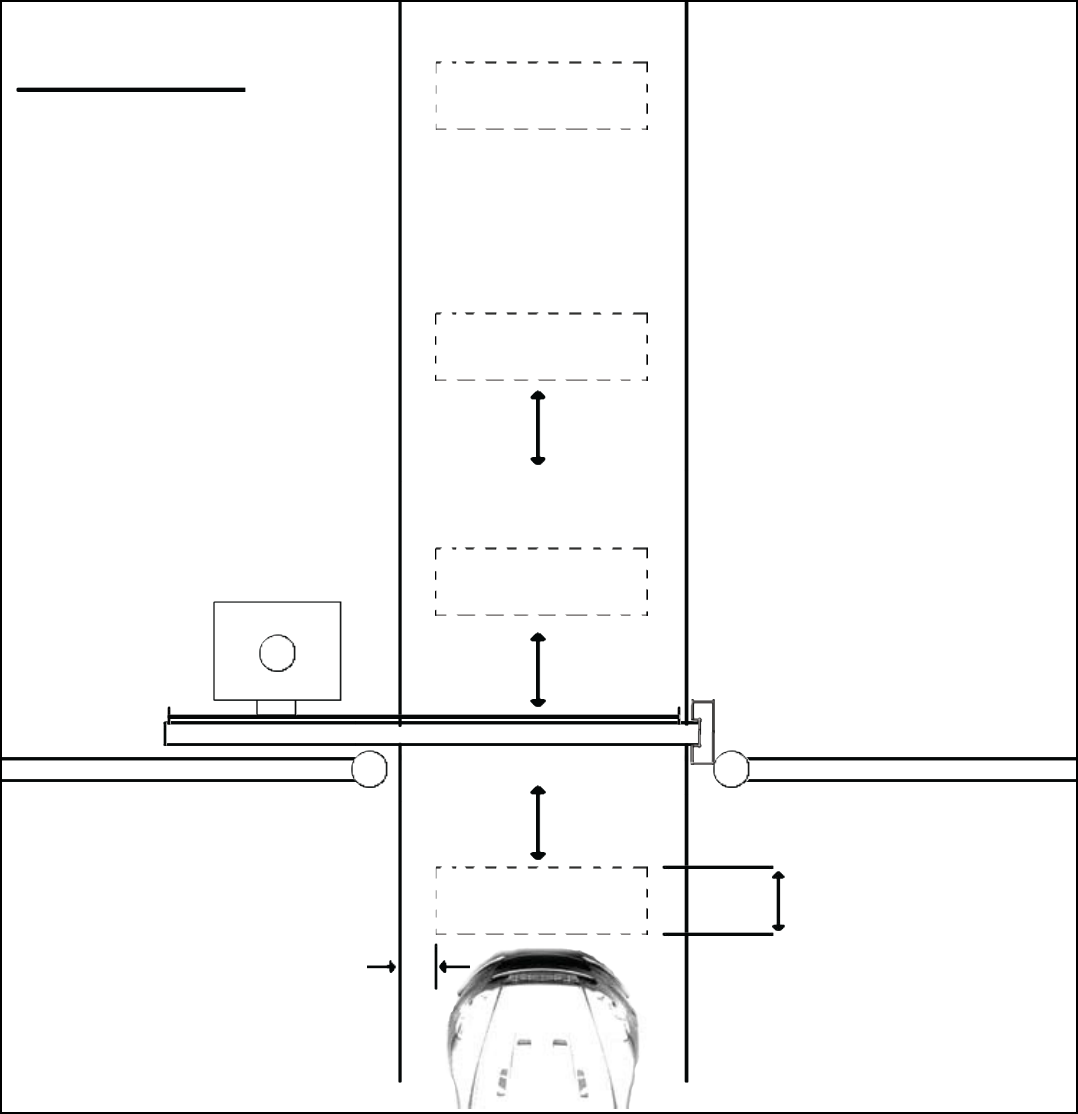

DOUBLE SWING GATE LOOP PLACEMENT
VEHICLE

SAFETY LOOP
SAFETY LOOP
SHADOW/CENTER
LOOP
FREE EXIT LOOP
4 ft. min.
shortest leg
2 ft.
4 ft.
4 ft.
4 ft. min.
4 Foot General Rule
- Shortest leg on loop is minimum
of 4 ft.
- 4 ft. space between loops
- 4ft. away from edge of gate
INSIDE
OUTSIDE
Figure 15
