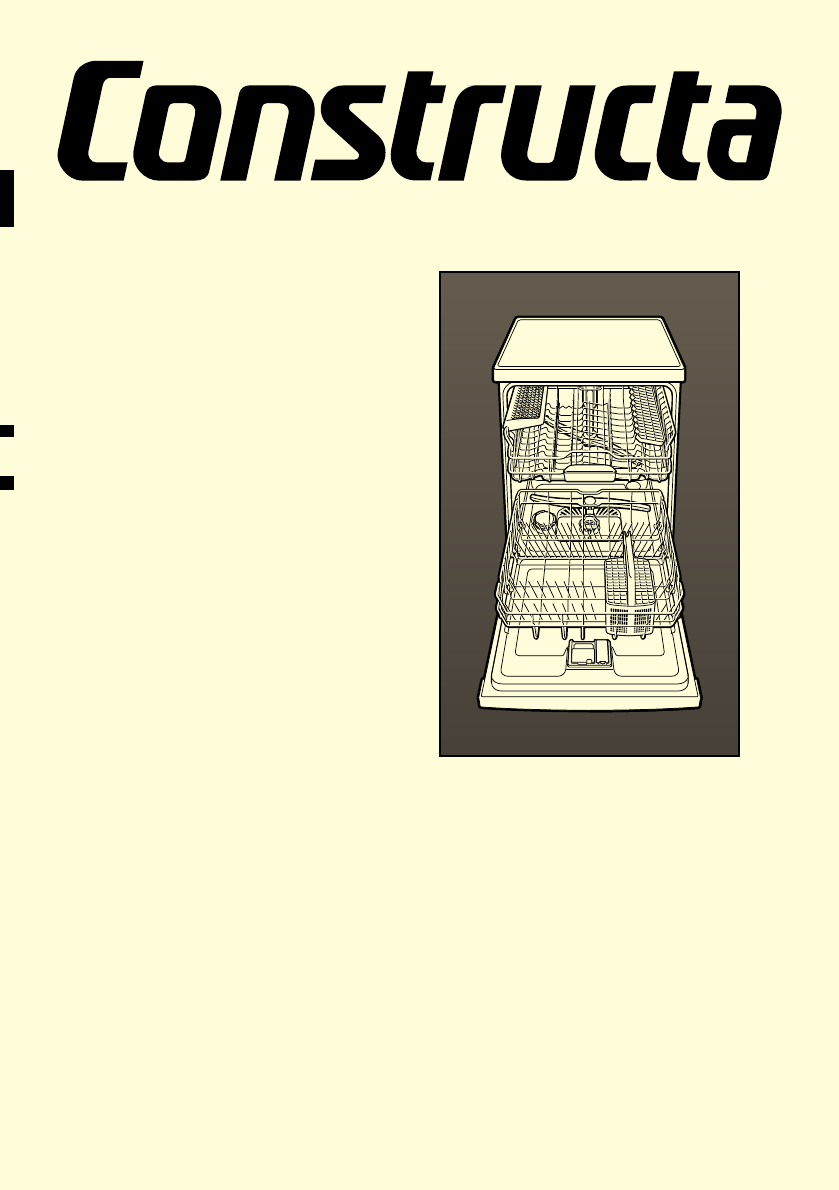

PAGE 1
IU 1RWLFH G·XWLOLVDWLRQ
PAGE 2
5HVHW VHF $%& 6WDUW 5HVHW VHF 3URJUDP
PAGE 3
fr Table des matières 8 Utilisation conforme . . . . . . . . . ( Consignes de sécurité . . . . . . . Avant de mettre l’appareil en service . . . . . . . . . . . . . . . . . . . Au moment de la livraison . . . . Au moment de l’installation. . . . Emploi au quotidien . . . . . . . . . Verrouillage de la porte . . . . . . En cas de dégâts . . . . . . . . . . . Elimination de l’appareil usagé. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 4 .5 .5 .5 .7 .7 .7 .
PAGE 4
fr Utilisation conforme Départ différé . . . . . . . . . . . . Fin du programme . . . . . . . . Interruption du programme . . Abandon du programme . . . Changement de programme Séchage intensif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 . 26 . 26 . 26 . 26 . 27 2 Nettoyage et maintenance . . . 27 Etat général de la machine. . . . . Sel spécial et liquide de rinçage. Filtres . . . . . . . . . . . . . . . . . . . . . Bras d'aspersion. . . . . . . . . . . .
PAGE 5
Consignes de sécurité Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation. Avant de mettre l’appareil en service Veuillez lire attentivement et entièrement les informations figurant dans les notices d’utilisation et de montage.
PAGE 6
fr Consignes de sécurité Assurez-vous que le système à conducteur de protection de l’installation électrique de votre maison soit conforme. Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique 92 du lavevaisselle. Si le cordon de raccordement au secteur équipant l’appareil s’endommage, il faudra le remplacer par un cordon de raccordement particulier. Pour éviter des risques, il n'est possible de se le procurer que via le service après-vente.
PAGE 7
Consignes de sécurité Une fois l’appareil installé, il faut que sa fiche mâle demeure aisément accessible. (Voir Branchement électrique) Selon le modèle : Le boîtier en plastique du raccord d’eau contient une électrovanne. Dans la gaine du flexible d’arrivée d’eau se trouvent le câble et la conduite de branchement. Ne sectionnez jamais ce flexible. Ne plongez pas le boîtier en plastique dans l’eau.
PAGE 8
fr Consignes de sécurité m Mise en garde Risque de blessure ! Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lavevaisselle que brièvement, uniquement au moment de le charger et de le décharger. Les couteaux et autres ustensiles à arêtes tranchantes devront être rangés dans le panier à couverts avec leurs pointes tournées vers le bas, ou couchés sur la tablette à couteaux*. Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus.
PAGE 9
Protection de l’environnement Éloignez les enfants du lavevaisselle ouvert. Dans le lavevaisselle peuvent se trouver des pièces susceptibles d'être avalées par les enfants ; et l'eau présente dans le compartiment de lavage n'est pas potable : elle risque contenir des résidus de détergent. Veillez à ce que les enfants ne cherchent pas à introduir e les doigts dans la coupelle interceptrice de pastille 12. Ils risqueraient de coincer leurs petits doigts dans les fentes.
PAGE 10
fr Faire connaissance de l’appareil Emballage Toutes les pièces en matière plastique de l’appareil sont caractérisées par des abréviations standard internationales (p. ex. >PS< polystyrène). Ceci permet, lors de l'élimination de l'appareil, d'effectuer un tri des déchets par variétés de plastique. Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de la livraison ».
PAGE 11
Adoucisseur d’eau / Sel spécial Compartiment intérieur de l'appareil Réglage 1" Panier à vaisselle supérieur 1* Tablette à couteaux * 12 Coupelle interceptrice des pastilles 1: Bras de lavage rotatif supérieur 1B Bras de lavage rotatif inférieur 1J Réservoir de sel spécial 1R Filtres 1Z Panier à couverts 1b Panier à vaisselle inférieur 1j Réservoir de liquide de rinçage 9" Compartiment à détergent 9* Verrou de fermeture du compartiment à détergent 92 Plaque signalétique * Selon le modèle + Adoucisseur d
PAGE 12
Adoucisseur d’eau / Sel spécial fr Tableau des duretés de l’eau 'XUHWp GH O HDX I+ 3ODJH GH GXUHWp QRQ GXUH PR\HQQH GXUH GXUH PPRO O $ 3RVLWLRQ Utilisation de sel spécial % & Utilisation de détergents additionnés de sel Utilsationdedétergentsad iton ésdesel Le rajout de sel doit toujours avoir lieu avant d'utiliser l’appareil.
PAGE 13
Liquide de rinçage , Liquide de rinçage dequiL i geançirde Dès que l’indicateur de manque de liquide de rinçage )" s’allume sur le bandeau, ceci signifie qu’il n’en reste plus que pour 1 à 2 lavages. Il faudrait rajouter du liquide de rinçage. Le liquide de rinçage sert à obtenir une vaisselle et des verres brillants et sans traces. Utilisez uniquement du liquide de rinçage pour lave-vaisselle ménager.
PAGE 14
fr Vaisselle Régler la quantité de liquide de rinçage Éteindre le voyant d’ajout de liquide de rinçage L’indicateur de manque de liquide de rinçage est réglable sur 4 niveaux. Les niveaux 0, 1, 2 ou 3 sont visibles en conséquence (voir le tableau des duretés de l’eau). Niveau réglé en usine : 2. Ne modifiez la quantité de liquide de rinçage que si des stries (réduisez la quantité) ou des gouttes d’eau (augmentez la quantité) sont restées sur la vaisselle. 1. Ouvrez la porte. 2.
PAGE 15
Vaisselle Verres et vaisselle endommagés Causes : Type de verre et procédé de fabrication de ce dernier. Composition chimique du détergent. Température de l'eau du programme de lavage. Recommandation : N'utilisez que des verres et de la porcelaine désignés par le fabricant comme allant au lavevaisselle. Utilisez un détergent ménageant la vaisselle et marqué comme tel. En fin de programme, sortez les verres et les couverts le plus rapidement possible du lavevaisselle.
PAGE 16
fr Vaisselle Remarque Aucune pièce de vaisselle ne doit se trouver au dessus de la cavité 12 recevant la pastille. Les pièces de vaisselle dans cette position risquent de bloquer le compartiment de détergent et de l'empêcher de s'ouvrir complètement Un conseil Il faudrait ranger la vaisselle très sale (casseroles) dans le panier inférieur. Vu que le jet est plus intense, le résultat de nettoyage est meilleur.
PAGE 17
Vaisselle Etagère * fr Tiges rabattables * Etagère Tigesrab t ables Vous pouvez utiliser l’étagère et le volume en dessous pour ranger les petites tasses et les verres, ou les grands couverts comme par exemple les cuillers en bois ou les grands couteaux / fourchettes, etc. Si l’étagère ne sert pas, il est possible de la rabattre vers le haut. * Selon le modèle Les tiges peuvent se rabattre pour mieux ranger les casseroles, légumiers et verres. &/,&.
PAGE 18
fr Vaisselle Tablette à couteaux * Tableteàcouteaux * Selon le modèle Vous pouvez ranger les couteaux longs et d'autres ustensiles en position couchée. En fonction de l'agencement du panier à vaisselle supérieur équipant le modèle de votre appareil, suivez l'une des deux procédures ci-après : Panier à vaisselle supérieur avec manettes latérales 1. Extrayez entièremen le panier supérieur du lave-vaisselle 1". 2.
PAGE 19
Détergent Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas 1. Extrayez entièremen le panier supérieur du lave-vaisselle 1". 2. Retirez le panier supérieur et accrochez-le sur les roulettes supérieures (niveau 3) ou inférieures (niveau 1). fr . Détergent ntgereD té Vous pouvez utiliser des pastilles ainsi que des détergents en poudre ou liquides pour lave-vaisselle. N’utilisez jamais de produit pour laver la vaisselle à la main.
PAGE 20
fr Détergent Remplissage du détergent 1. Si le compartiment à détergent 9" est encore fermé, actionnez le verrou d'obturation 9* pour l'ouvrir. Ne versez le détergent que dans le compartiment sec 9" (introduisez la pastille en travers, pas sur sa tranche). Dosage : voir les consignes du fabricant sur l’emballage. La graduation du dosage dans le compartiment à détergent 9" vous aidera à verser la quantité correcte de détergent en poudre ou liquide.
PAGE 21
Détergent Détergent mixte Outre les détergents conventionnels à formule unique, toute une série de produit à fonctions supplémentaires sont proposés sur le marché. Ces produits contiennent souvent, outre le détergent, un produit de rinçage et des succédanés de sel (3in1) ainsi que, selon la combinaison, des constituants supplémentaires (4in1, 5in1, etc.) destinés p. ex. à protéger le verre ou à conférer du brillant aux ustensiles en acier.
PAGE 22
fr Tableau des programmes / Tableau des programmes uaeT bla m aogrm prsesde Dans ce récapitulatif figure le nombre maximal de programmes possibles. Le bandeau de commande de votre appareil indique les programmes spécifiques et leur configuration.
PAGE 23
Fonctions supplémentaires fr 0 Fonctions Sélection de programme Vous pouvez choisir un programme adapté au type de vaisselle et au degré de salissure. Remarques concernant les laboratoires d’essai Des laboratoires d’essai reçoivent des consignes relatives aux essais comparatifs (par exemple selon EN 60436). Il s’agit là de conditions visant la réalisation des essais et non pas de résultats ou de chiffres de consommation. Demande de renseignements par courriel à : dishwasher@test-appliances.
PAGE 24
fr Utilisation de l’appareil · Hygiène (Hygiene) * Hygiène(Hygien ) La température augmente pendant l’opération de nettoyage. Ceci permet d’atteindre un plus haut niveau d’hygiène. Cette option est idéale p. ex. pour nettoyer les planches à découper ou les biberons. § Demi-charge * Demi-charge Si vous n'avez que peu de vaisselle à laver (par ex. des verres, tasses et assiettes), vous pouvez ajouter l'option « Demi-charge ». Ceci économise de l’eau, de l’énergie et du temps.
PAGE 25
Utilisation de l’appareil Enclenchement de l’appareil 1. Ouvrez complètement le robinet d’eau. 2. Ouvrez la porte. 3. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. L’affichage du programme Eco 50° clignote. Ce programme reste sélectionné sauf si vous en choisissez un autre par la touche < H ou la touche > P. 4. Appuyez sur la touche START h. 5. Fermez la porte. Le déroulement du programme commence.
PAGE 26
fr Utilisation de l’appareil Fin du programme Interruption du programme Le programme est terminé lorsque les deux affichages ` et X sont éteints. En outre, la fin du programme est signalée acoustiquement par un signal sonore. Le signal sonore est réglable sur 4 intensités. Les niveaux 0, 1, 2 ou 3 sont visibles en conséquence (voir le tableau des duretés de l’eau). Niveau réglé en usine : 2. Pour modifier cette fonction : 1. Ouvrez la porte. 2. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée.
PAGE 27
Nettoyage et maintenance Séchage intensif Le rinçage avec produit a lieu à une température plus élevée pour parvenir à un meilleur résultat de séchage. La durée peut augmenter légèrement. (Prudence avec les pièces de vaisselle délicates !) 1. Ouvrez la porte. 2. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 3. Continuez d’appuyer sur la touche > P et appuyez sur la touche START h jusqu’à ce que l’affichage du séchage ` et celui de manque de sel )* clignotent. 4. Relâchez ces touches. 5.
PAGE 28
fr Nettoyage et maintenance Pour nettoyer votre lave-vaisselle, n’utilisez jamais de nettoyeur à vapeur. Le fabricant décline toute responsabilité des dommages consécutifs. Essuyez régulièrement la face frontale de l’appareil et le bandeau à l’aide d’un essuie-tout légèrement humecté ; de l’eau et un peu de produit vaisselle suffisent. Evitez les éponges munies d’un revêtement rêche, ainsi que les détergents récurants, car les deux produits pourraient rayer les surfaces.
PAGE 29
Que faire en cas de dérangement ? Bras d'aspersion Le calcaire et les impuretés présentes dans l’eau de lavage peuvent boucher les buses et les surfaces de rotation des bras d'aspersion 1: et 1B. 1. Contrôlez si les buses de sortie des bras d'aspersion sont bouchées. 2. Dévissez le bras d’aspersion supérieur 1:. 3. Tirez le bras d'aspersion inférieur 1B vers le haut pour l’extraire. 4. Nettoyez les bras d’aspersion sous l’eau courante. 5.
PAGE 30
fr Que faire en cas de dérangement ? Pompe de vidange Les résidus alimentaires grossiers ou les corps étrangers qui n’ont pas été retenus par les filtres peuvent bloquer la pompe de vidange. Dans ce cas, l’eau de vaisselle submerge le filtre. 6. Vérifiez si la roue à aubes présente des corps étrangers et retirez-les le cas échéant. 7. Remettez le couvercle dans sa position d’origine et poussez-le vers le bas pour le faire encranter (déclic audible).
PAGE 31
Que faire en cas de dérangement ? fr Tableau de dépannage Dérangement Cause Le voyant « Vérifier l’arrivée Flexible d’arrivée d’eau plié. d’eau » )2 s’allume. Le robinet d’eau est fermé. Robinet d’eau coincé ou entartré. Le filtre situé dans l’orifice d’arrivée d’eau est bouché. L’indicateur « Vérifier arrivée d’eau » )2 clignote. Solution Disposez le flexible d’arrivée d’eau sans le plier. Ouvrez le robinet d’eau. Ouvrez le robinet d’eau.
PAGE 32
fr Que faire en cas de dérangement ? Dérangement Le voyant de manque de sel )* clignote. Les voyants clignotent. Le voyant de manque de sel )* et / ou de manque de liquide de rinçage )" est allumé. Le voyant de manque de sel )* et / ou de manque de liquide de rinçage )" est éteint. A la fin du programme, présence d’eau dans l’appareil. 32 Cause Résistance chauffante entartrée ou salie. Solution Nettoyez l'appareil avec un produit d'entretien machine ou un produit détartrant.
PAGE 33
Que faire en cas de dérangement ? Dérangement Vaisselle pas sèche. Cause Pas de liquide de rinçage ou trop peu dans le réservoir. Vous avez choisi un programme sans séchage. Accumulation d’eau dans les creux de la vaisselle et des couverts. fr Solution Ajoutez du liquide de rinçage. Choisissez un programme incluant le séchage (voir « Tableau des programmes », « Déroulement du programme »). Veillez à ranger les pièces inclinées ; agencez les pièces de vaisselle concernées de préférence inclinées.
PAGE 34
fr Que faire en cas de dérangement ? Dérangement Présence de résidus alimentaires sur la vaisselle. 34 Cause Vaisselle rangée trop serrée, panier à vaisselle trop rempli. Solution Rangez la vaisselle de sorte qu’il y reste suffisamment d’espace libre et que les jets de liquide puissent atteindre la surface de la vaisselle. Évitez les zones d’applique. Rotation du bras d’aspersion Rangez la vaisselle de sorte qu’elle gênée. n’empêche pas les bras asperseurs de tourner.
PAGE 35
Que faire en cas de dérangement ? Dérangement Résidus de détergent Présence de taches d’eau sur des pièces en plastique. Cause Le couvercle du compartiment à détergent est bloqué par de la vaisselle, raison pour laquelle le couvercle ne s’ouvre pas complètement. Le couvercle du compartiment à détergent est bloqué par la pastille. Utilisation de pastilles dans le programme rapide ou le programme court. Dans le programme court choisi, le temps de dissolution requis par le détergent n’est pas atteint.
PAGE 36
fr Que faire en cas de dérangement ? Dérangement Présence de dépôts blancs difficiles à nettoyer sur la vaisselle, sur la cuve ou la porte. Cause Des constituants du détergent se déposent. Généralement, ces dépôts refusent de partir chimiquement (produit nettoyant pour l’appareil, etc.). Plage de dureté mal réglée ou dureté de l’eau supérieure à 50°dH (8,9 mmol / l). Détergent 3 en 1 (3in1) ou détergent bio / éco pas assez efficace. Solution Changez de marque de détergent.
PAGE 37
Que faire en cas de dérangement ? Dérangement Décoloration des pièces en plastique dans le compartiment intérieur de l'appareil. Autres couleurs sur les pièces en plastique. Stries qui partent des verres, verres d’un aspect métallique et couverts. Apparition – ou présence déjà – d’un voile irréversible sur le verre. Cause Les pièces en plastique situées dans le compartiment intérieur peuvent se décolorer au fil de l'utilisation du lave-vaisselle. Température de lavage trop basse.
PAGE 38
fr Que faire en cas de dérangement ? Dérangement Taches de rouille sur les couverts. Cause Couverts pas assez résistants à la rouille. Il est fréquent que les lames de couteau soient plus fortement affectées. Les couverts rouillent aussi si des pièces en train de rouiller (poignées de casseroles, paniers à vaisselle endommagés, etc.) sont lavées avec eux.
PAGE 39
Que faire en cas de dérangement ? Dérangement L’appareil s’immobilise dans le programme ou le programme s’interrompt. Cause Porte pas complètement fermée. Ne placez pas de vaisselle ou de distributeur de parfum dans la cavité de réception de la pastille. Le panier supérieur appuie contre l'intérieure de la porte et empêche de la fermer de manière sûre. Arrivée d’électricité et / ou d’eau interrompue. Bruit de claquement Dépend des réseaux installés (vannes de remplissage).
PAGE 40
Service après-vente fr 4 Service après-vente ecviS re 5 Installation et branchement entve-sèpra Si vous ne parvenez pas à supprimer le défaut, veuillez s.v.p. vous adresser à votre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d’éviter des déplacements inutiles du technicien. Vous trouverez les données vous permettant de contacter le service après-vente le plus proche au dos de cette notice d’instructions, ou dans l’annuaire ci-joint du service après-vente.
PAGE 41
Installation et branchement fr Livraison Mise en place Le bon fonctionnement de votre lavevaisselle a été soigneusement contrôlé à l’usine. De petites taches d'eau sont restées dans l'appareil. Elles disparaissent cependant après le premier lavage. Les cotes de montage nécessaires figurent dans les instructions de montage. Ajustez l’horizontalité de l’appareil à l’aide des pieds réglables. Lors de cette opération, veillez à ce que l’appareil soit bien stable.
PAGE 42
fr Installation et branchement Branchement des eaux usées 1. Les étapes de travail nécessaires sont décrites dans les instructions de montage ; le cas échéant, montez le siphon avec une tubulure d’écoulement. 2. Branchez le tuyau d’évacuation des eaux usées à la tubulure d’écoulement du siphon à l’aide des pièces jointes. Veillez bien à ne pas plier, écraser ou entortiller le flexible d'écoulement, et à ce qu'aucun bouchon n’empêche l’écoulement de l’eau de vaisselle. Raccordement de l'eau potable 1.
PAGE 43
Installation et branchement Branchement électrique Ne raccordez l’appareil qu’à une tension alternative comprise entre 220 et 240 V, à une fréquence de 50 ou 60 Hz, via une prise femelle installée réglementairement et équipée d’un fil de terre. Ampérage nécessaire du fusible / disjoncteur, voir la plaque signalétique 92. La prise doit être proche de l’appareil et librement accessible après l’encastrement.
PAGE 44
fr Installation et branchement Transport Protection antigel Videz le lave-vaisselle et attachez les pièces mobiles. Pour vidanger l’appareil, procédez comme suit : 1. Ouvrez le robinet d’eau. 2. Ouvrez la porte. 3. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 4. Sélectionnez le programme @ offrant la température la plus élevée par la touche < H. 5. Appuyez sur la touche START h. 6. Fermez la porte. Le déroulement du programme commence. 7. Ouvrez la porte env. 4 minutes plus tard. 8.
PAGE 45
3URWHFWLRQ HQIDQWV YHUURXLOODJH GHâODâSRUWH 0LVH HQ JDUGH $FWLYHU OD SURWHFWLRQ HQIDQWV 2XYULU OD SRUWH DYHF OD SURWHFWLRQ HQIDQWV DFWLYpH 'pVDFWLYHU OD SURWHFWLRQ HQIDQWV )HUPH] WRXMRXUV FRPSOqWHPHQW OD SRUWH GH O DSSDUHLO ORUVTXH YRXV YRXV pORLJQH] GH OXL & HVW j FHWWH FRQGLWLRQ VHXOHPHQW TXH YRXV SURWqJHUH] YRV HQIDQWV FRQWUH GHV ULVTXHV SRVVLEOHV 7rWH SXOYpULVDWULFH SRXU SODTXH jâSkWLVVHULH &HWWH GRXFKHWWH YRXV SHUPHW GHâQHWWR\HU OHVâJUDQGHV SODTXHV OHVâJULOOHV DLQVL T
PAGE 46
*DUDQWLH $48$ 6723 IU QH YDXW SDV VXU OHVâDSSDUHLOV QRQ pTXLSpV GHâO·$TXD 6WRS 2XWUH OHVâUHFRXUV HQâJDUDQWLH HQYHUV OHâYHQGHXU GpFRXODQW GXâFRQWUDW GHâYHQWH HWâRXWUH QRWUH JDUDQWLH DSSDUHLO QRXV HIIHFWXRQV OHâUHPSODFHPHQW DX[ FRQGLWLRQV VXLYDQWHVâ 6L XQâGpIDXW GHâQRWUH V\VWqPH $TXD 6WRS GHYDLW SURYRTXHU GHVâGpJkWV GHVâHDX[ QRXV FRPSHQVRQV OHVâGRPPDJHV VXELV SDU OHVâFRQVRPPDWHXUV SULYpV 3RXU DVVXUHU ODâVpFXULWp IDFH DXâULVTXH GHâGpJkWV GHVâHDX[ LO IDXW TXH O DSSDUHLO VRLW UDFFRUGp DXâVHFWHXU
