A készülék nem igényel karbantartást.
Tisztítás előtt az összes elektromos csatlakoztatást le kell választani a relékártyáról. A relékártyát csak egy száraz ruhával
vagy ecsettel kell pl. a portól megtisztítani.
Ne használjon agresszív tisztítószereket vagy oldószereket, mert ezek károsíthatják a relékártyát.
10. Műszaki adatok
a) Általános tudnivalók
Üzemi feszültség:............................... 12...24V/DC
Üvegcsöves biztosíték: ........................................ 5*20mm, 1A, lomha, 250V
Hőmérséklet tartomány: ............... 0°C ... +70°C
Soros csatlakozó: ................................. RS232, 19200 baud, 8 adatbit, 1 stop bit,
nincs paritás bit, nincs handshake
Nullmodem kábel számítógépes csatlakozáshoz
használandó
b) Rend. sz.: 197720
Max. áramfelvétel: 300mA 12V/DC-nél, 200mA 24V/DC-nél
(8 relé bekapcsolva)
Max. relé - kapcsoló teljesítmény: ...................... 24V, 7A
Méret: 160 x 100 mm (Euro panel)
Hozzávaló tartozék: „LeC2“ számítógép szoftver, Conrad rend. sz.: 199396
RS232 USB konverter: Conrad rend. sz.: 197257
Hozzávaló ház: Conrad rend. sz.: 121070
Hozzávaló nullmodem kábel: Conrad rend. sz.: 982040
Hozzávaló USB kábel: Conrad rend. sz.: 973569
c) Rend sz.: 197730
Max. áramfelvétel: 400mA 12V/DC-nél, 250mA 24V/DC-nél
(8 relé bekapcsolva)
Max. relé - kapcsoló teljesítmény: ...................... 230V/DC, 16A vagy 24V/DC, 16A
Méret: 212 x 100 mm
Hozzávaló tartozék: „LeC2“ számítógép szoftver, Conrad rend. sz.: 199396
RS232 USB konverter: Conrad rend. sz.: 197257
Hozzávaló ház: Conrad rend. sz.: 530983
Hozzávaló nullmodem kábel: Conrad rend. sz.: 982040
Hozzávaló USB kábel: Conrad rend. sz.: 973569

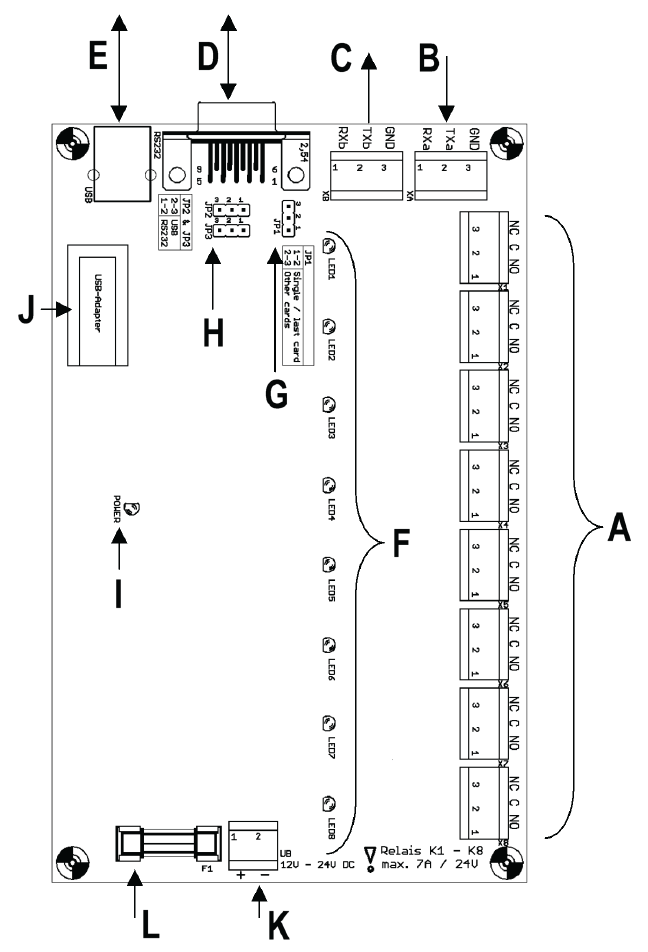

11. Függelék: Panel leírás
A 8 váltókontaktus kapcsolókimenet
Rend. sz. 197720: Relé terhelhetőség: 24V/AC, 7A vagy 24V/DC, 7A
Rend. sz. 197730: Relé terhelhetőség: 230V/AC, 16A vagy 24V/DC, 16A
B Soros bemenet az előző relékártyához vagy vezérlő számítógéphez
C Soros kimenet a következő relékártyához
D Soros csatlakozó a vezérlő számítógéphez nullmodem kábellel (9 pólusú)
E USB csatlakozó a vezérlő számítógéphez csatlakoztatáshoz USB kábellel
F Világítódióda jelzi a K1 - K8 relék kapcsolási állapotát
G JP1 - 1-2 állásban (egyetlen kártyánál vagy az utolsó kártyánál), 2-3 állásban az összes többi relékártyánál
H Csatlakozási mód a vezérlő számítógéphez: RS232: JP2 & JP3, 1-2 állásban
USB: JP2 & JP3, 2-3 állásban
I Nagy teljesítményű LED
J Dugaszhely RS232-USB konverterhez az USB üzemmódhoz
K Tápfeszültség, 12V/DC - 24V/DC
L Üvegcsöves biztosíték, 5 * 20mm, 250V / 1A, lomha
Rend. sz. 197720 (24V/7A)
