2. Baustufe II :

Anschluß/Inbetriebnahme

2.1 Nachdem die Platine bestückt und auf eventuelle Fehler

(schlechte Lötstellen, Zinnbrücken) untersucht wurde, kann

ein erster Funktionstest durchgeführt werden.

Beachten Sie, daß dieser Bausatz nur mit gesiebter Gleich-

spannung aus einem Netzgerät oder mit einer Batterie/Akku

versorgt werden darf. Diese Spannungsquelle muß auch den

nötigen Strom liefern können.

Autoladegeräte oder Spielzeugeisenbahntrafos sind hierbei

als Spannungsquelle nicht geeignet und führen zur Beschädi-

gung von Bauteilen bzw. zur Nichtfunktion der Baugruppe.

Lebensgefahr!

Verwenden Sie ein Netzgerät als Spannungsquelle, so muß

dies unbedingt den VDE-Vorschriften entsprechen!

2.2 An die mit „+“ und „-“ bezeichneten Eingangsklemmen wird

jetzt die Betriebsspannung (Gleichspannung), die zwischen 6

und 18 V liegen kann, polungsrichtig angeschlossen.

Beachten Sie dabei unbedingt die Polarität, da sonst Bauele-

mente zerstört werden.

2.3 Messen Sie nun die an der Ausgangsklemme anliegende

Spannung, sie muß etwa das doppelte der Eingangsspan-

nung betragen.

2.4 Ist bis hierher alles in Ordnung, so überspringen Sie die nach-

folgende Fehler-Checkliste.

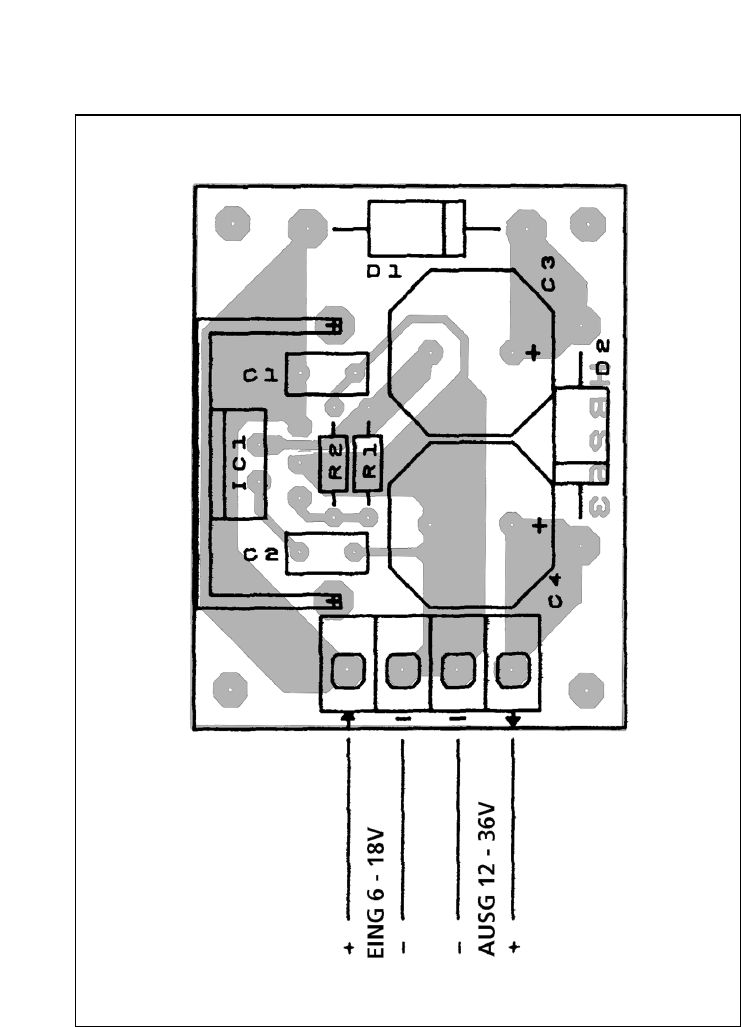

Bestückungsplan
