1.3 Condensateurs
Insérez les condensateurs dans les trous correspondants. Ecartez les pattes et soudez-
les proprement sur les pistes conductrices. Respectez impérativement la polarité des
condensateurs électrolytiques.
Attention !

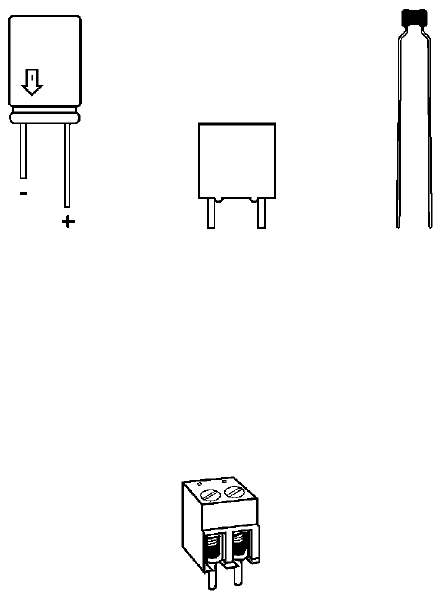

La polarité des condensateurs électrolytiques dépend de leur fabrication. Parfois,
seuls les symboles “+” et “-” sont imprimés. Les indications du fabricant sont
donc déterminantes.
C1= 0,47 µF = 470 nF = 474 Condensateur céramique
C2= 0,047 F= 47 nF Condensateur film
C3= 1000 µF Condensateur électrolytique
C4= 1000 µF Condensateur électrolytique
1.4 Bornes de raccord
Insérez les borniers à vis à l’endroit prévu sur le circuit et soudez proprement les
broches de sortie sur le côté soudure. La borne à 4 pôles s’obtient en emboîtant
ensemble les glissières de guidage de bornes à 2 pôles.
En raison de la surface plus importante que recouvrent les broches de sortie et le côté
soudure à cet endroit, la soudure dure un peu plus longtemps afin que l’étain ait le
temps de bien chauffer.
2 bornes de raccord 2pôles
Prenez le temps dans tous les cas : bricoler n’est pas un travail à la tâche, car le temps
que vous y avez passé est d’autant plus bénéfique que celui que vous passez à la re-
cherche de l’erreur.
La première cause de non-fonctionnement est une erreur d’équipement de la platine (ex :
inversement de diodes, de condensateurs électrolytiques, CI, résistances). Faites
attention aux bagues de couleur des résistances, elles se confondent facilement.
Respectez les valeurs des condensateurs, par ex : n 10 = 100 pF (non 10 nF).
Faites attention à ce que les pattes de tous les CI s’implantent bien dans la cosse. Il
arrive que les pattes se plient. Il suffit d’une petite pression et le CI . S’il ne fonctionne
pas, une patte est vraisemblablement pliée.
Le non fonctionnement peut aussi s’expliquer par une mauvaise soudure : le principal
ennemi du bricoleur est la soudure sèche. Elle se présente lorsque la soudure n’a pas
été chauffée ou lorsque le composant bouge au moment où la soudure se refroidit. Elle
est reconnaissable à sa surface matte. Dans ce cas, soudez à nouveau.
Sur 90% des circuits sur lesquelles il y a eu des réclamations, il s’agit la plupart de
soudures mal faites, de soudures froides, de la non-utilisation d’étain à usage électronique
SN 60 Pb. La plupart de ces circuits rapportés témoignent de soudures non conforme.
N’utilisez que l’étain à usage électronique SN 60 Pb (60% étain, 40% plomb) avec âme
en colophane servant également de flux. L’usage de pâte à braser, de graisse
décapante ou de chlorate de zinc est strictement interdite. Acidifère ,il risque d’endom-
mager la carte imprimée et les composants électroniques. En outre, en conduisant le
courant, ils provoquent des courts-circuits et des courants de fuite.
Il est encore possible qu’un composant soit défectueux. Si vous êtes un débutant dans
le domaine de l’électronique, adressez-vous à un personnel qualifié équipé d’appareils
de mesure.
Si vous n’avez pas cette possibilité, veuillez renvoyer le circuit défectueux dans son
emballage avec une description exacte du disfonctionnement, ainsi que la notice
correspondante à notre service après-vente (seule une indication exacte du problème
permet une réparation irréprochable !). Une explication détaillée du problème est
importante, étant qu’il peut y avoir un disfonctionnement de votre bloc d’alimentation ou
de votre filetage extérieur.
Remarque :
On a testé plusieurs fois ce kit comme prototype avant de le construire. Même si une
qualité optimale de fonctionnement et une fiabilité optimale à toute épreuve sont
obtenues, il est considéré comme type.
