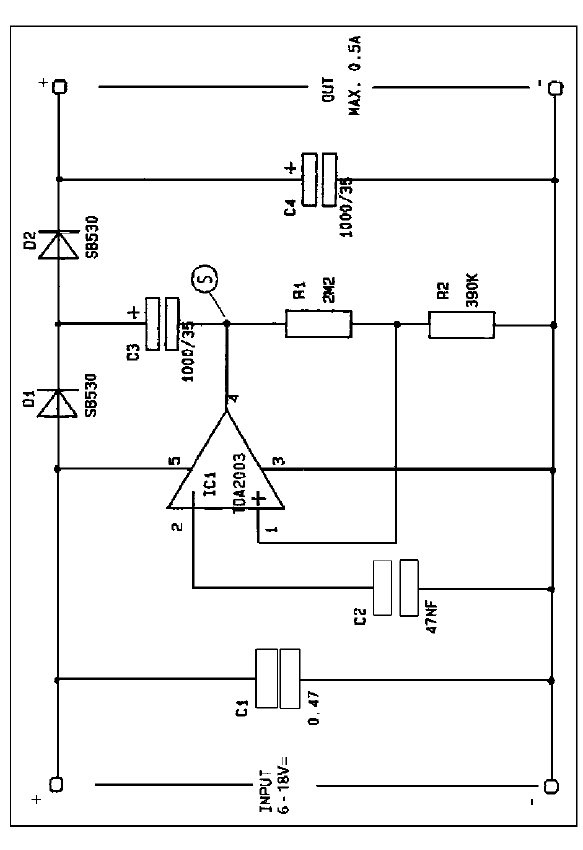

Schéma électrique
A présent, si l’on aborde l’autre état/position de commutation (niveau HIGH du
rectangle), il ne faut pas vous attendre en tant que tension de sortie au double de la
tension d’entrée ! Car si le commutateur, même en mode LOW, ne se trouve pas mis
sur la masse, il ne fournit pas en mode HIGH d’alimentation positive ! En raison des
transistors de sortie dans le transformateur, nous devons déduire 0,7 V de U
1
.
Et si nous poursuivons cette explication, la tension de sortie n’est pas encore le résultat
de la somme de U
0
+ U
1
, mais elle se trouve à nouveau inférieure à la tension de
passage de la diode (cette fois de D2).
La tension de passage de la diode D1 (0,2 V) et la tension restante lors de tout branche-
ment à la masse (0,2 V également ; ainsi U
0
= U
e
– 0,4 V ; observation de l’état/position
de commutation LOW). Dans un autre état/position de commutation (HIGH), au point S,
il manque 0,7 V de la tension positive ; ainsi U
1
= U
e
– 0,7 V.
Finalement, Ua n’est pas égale à U
0
+ U
1
, mais est inférieure à 0,2 V (tension de
passage de la diode D2). Et ainsi nous en venons pas à un doublement de la tension
d’entrée, mais à une valeur réduite de 1,3 V environ !
Afin que vous ne vous enlisiez pas complètement dans la théorie, nous vous conseillons
de regarder l’ensemble du schéma de connexion. Les deux diodes D1 et D2 sont les
deux diodes connues de C3 justement, notre condensateur intermédiaire/égalisateur.
A l’entrée (U
e
) et à la sortie (U
a
) se trouve un condensateur d’appui ; C1 stabilise la
tension d’alimentation, tandis que C4 doit fournir correctement de l’électricité : pendant
les pauses de commutation (niveau rectangulaire LOW) au cours desquelles C3 se
recharge et la sortie “reste” seule inactive, C4 prend en charge l’alimentation de la résis-
tance de charge.
Et le reste, le CI avec les deux résistances plus C2 constitue le multivibrateur men-
tionné. De plus, nous avons fait mauvais usage d’un amplificateur NF qui fournit
beaucoup de courant (2 A environ et plus) ; le diviseur de tension rétroactif R1/R2
assure un couplage positif franc (il en résulte un rectangle aux arêtes vives), et
déterminé par la fréquence.
Ce condensateur se recharge et se décharge à partir du courant d’entrée CI et nous
avons ainsi le multivibrateur de puissance par les moyens les plus simples !
Avec 47 nF pour C2, il oscille sur 5 kHz. C’est un bon compromis composé de l’ondu-
lation de la tension de sortie et de la présence de pertes de commutation.
La reproduction de ce circuit ne devrait être désormais plus aucun problème si l’on
prend connaissance de ses rapports précis. Ce que vous devez faire, c’est de souder
correctement les 11 composants ensemble, y compris les deux bornes de branchement.
