Commençons par le schéma de gauche représentant le commutateur connecté à la
masse (niveau LOW (bas) du rectangle) ; le point S se trouve sur 0 V, et le conden-
sateur se recharge via la diode sur une tension U
0
. Si on néglige la tension directe de la
diode, U
0
~ U
e
.
Dans le schéma de droite, nous avons retenu l’autre état/position : le commutateur met
le point S sur le niveau de tension U
1
qui correspond approximativement à la tension
d’entrée U
e
(niveau HIGH du rectangle).
Etant donné que rien ne modifie la tension de charge du condensateur, le point M s’élève
par cette phase de commutation à une amplitude qui correspond au double de la tension
d’entrée (U
0
+ U
1
, et les deux sont approximativement U
e
). Vers la gauche, à l’entrée,
ceci est sans importance : étant donné que M est plus positif que U
e
, la diode D1 fait
office de barrage et laisse le reste du circuit au repos. De l’autre côté, du côté droit du
circuit, quelque chose se produit : une résistance de charge branchée à la sortie Ua peut
faire usage de la tension élevée à M via la diode D2. (D2 est “perméable”).
Il a exactement ce que nous voulons, à savoir une tension continue élevée (presque le
double de la tension d’entrée). Notre réflexion concernant une augmentation de la
tension continue est ainsi terminée.
En second lieu, il convient de parler du commutateur astable, très actif. Ceci s’explique
quasi de lui-même dans le paragraphe suivant. Pour cela, il convient de lire en premier
lieu ce qui est arrivé brièvement jusqu’ici. Il était question de “approximativement” et de
“presque” et “à peu prés”.
Si vous pouvez vivre avec 10 % de pertes (comme notre circuit doit le faire), vous
n’avez pas besoin de continuer à lire. Mais si vous voulez savoir où les 10 % de votre
potentiel de tension continue restent et pourquoi ils disparaissent, il convient de ne pas
passer ce paragraphe !
En réalité, la tension U
0
n’est pas égale à la tension d’entrée U
e
. Elle est inférieure à la
tension de passage de la diode. Et la deuxième partie de la vérité, c’est que notre
commutateur ne peut pas mettre complètement le point S sur 0 V, mais sur 0,2 V à
peine (commutateur statique).
Si on installe une diode Schottky pour D1 comme nous l’avons fait, celle-ci est
incroyablement économique et efficace avec des pertes de tension à des courants de
forte intensité. Mais toutefois, elle diminue jusqu’à 0,2 V au minimum de sorte que U0
puisse correspondre à : U
0
= U
e
– 0,2 V – 0,2 V (observation du niveau LOW). Et ceci
correspond exactement à la tension de charge du condensateur qui dépend du courant.
(la tension de passage de la diode augmente en fonction du courant).

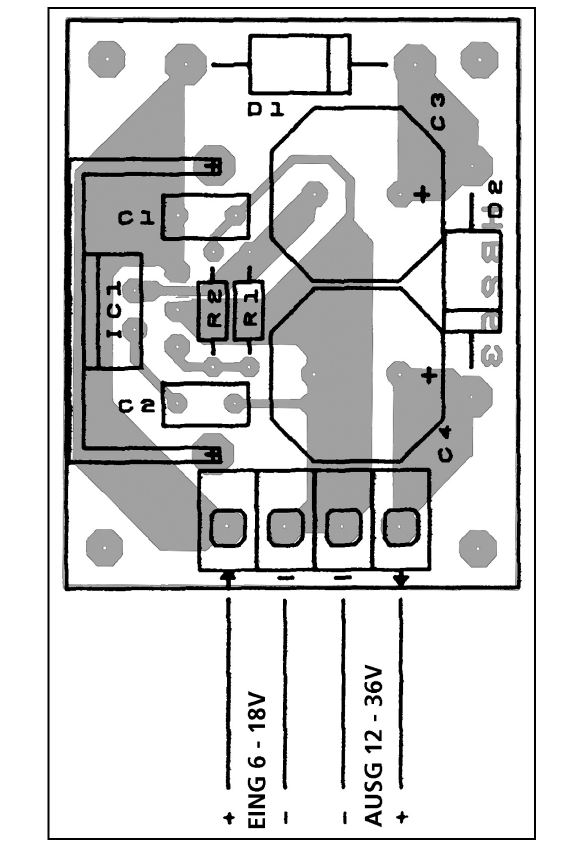

Schéma d’implantation
