2. Etape II
Branchement / Mise en service
2.1 Après avoir équipé la platine et examiné les éventuelles erreurs (mauvaises sou-
dures) vous pouvez procéder à un premier test.
Veillez à ce que le composant soit alimenté avec une tension continue
(batterie / accu). Cette source de tension doit être en mesure de livrer le
courant nécessaire.
Les chargeurs automatiques ou transfos de chemins de fer (jouets) ne
conviennent pas et peuvent endommager les composants, voire groupes de
composants.
Attention danger !
Utilisez un appareil de mesure comme source de tension, celui-ci doit impéra-
tivement respecter les normes de l’association des électrotechniciens allemands.
2.2 A présent on branche aux bornes d’entrée caractérisées par ‘’+’’ et ‘’-‘’ la tension de
service (tension continue qui se situe entre 6 et 18 V) en respectant la polarité.
Respectez impérativement la polarité, sinon les composants peuvent se détruire.
2.3 Mesurez la tension se trouvant à la borne de sortie, elle doit être le double de la
tension d’entrée.
2.4 Si tout est en ordre jusqu’à présent, vous pouvez passer la liste de vérification des
erreurs.
2.5 Si vous ne détectez aucune tension ou si vous mesurez une tension qui n’est pas le
double de la tension d’entrée ou si une erreur de fonctionnement est détectée, il
convient de mettre immédiatement le convertisseur hors tension et de contrôler à
nouveau la platine (suivant la liste ci-dessous).
Liste des erreurs possibles
• La tension de service est-elle branchée aux bornes de raccord correcte ?
• Les résistances sont-elles soudées conformément à leurs valeurs ?
Vérifiez à nouveau en vous référant au paragraphe 1.1 du mode d’emploi.
• Avez-vous respecté la polarité lors de la soudure des diodes ?
L’anneau de la cathode de D1 doit afficher C3.
L’anneau de la cathode de D2 doit afficher C4.
On pourrait alimenter avec une tension continue un générateur de courant alternatif
auquel un transformateur est branché ; lorsqu’on redresse la tension secondaire, on
obtient le résultat souhaité. Mais ceci constitue des frais relativement plus élevés. Tout
est plus simple avec ce kit.
Le principe selon lequel tout fonctionne a fait ses preuves dans l’électronique ; on l’uti-
lise partout où l’on utilise des tensions continues (même très élevées) :
Les diodes et les condensateurs sont connectés ensemble et commandés par un com-
mutateur (image 1) ; ce commutateur ne fait rien “d’autre” que de faire osciller constam-
ment l’extrémité “inférieure” du condensateur (point S) entre la masse (0 V) et la source
d’alimentation positive U
e
.

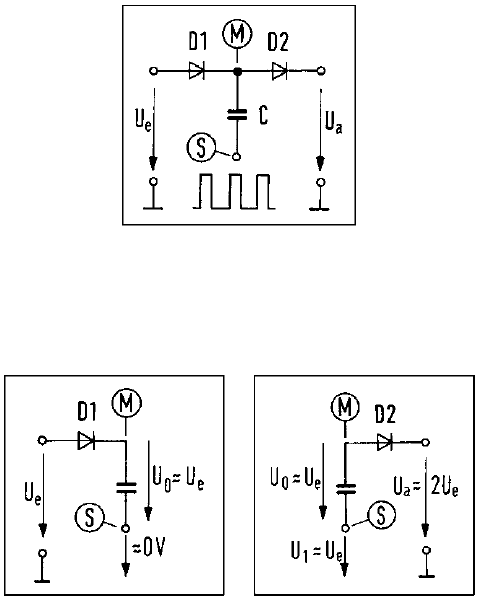

Schéma 1 : principe du doublement de la tension par la cascade diode/condensateur
Ceci s’effectue brutalement sous une forme rectangulaire, et vous pouvez vous repré-
senter le commutateur/l’interrupteur fonctionnant comme un multivibrateur astable et en
oscillation libre qui nécessite beaucoup de courant. Ce qui se produit dans ce circuit, le
schéma 2 qui représente en coupure 2 instantanés du schéma 1, vous le montre.
Schéma 2 : Observation/visualisation partielle des deux états/positions de commutation :
S sur LOW(niveau bas) (gauche) et S sur HIGH (niveau haut)(droite)
