T1 = BC 547, 548, 549 A, B oder C Kleinleistungs-Transistor
T2 = BC 547, 548, 549 A, B oder C Kleinleistungs-Transistor
T4 = BC 547, 548, 549 A, B oder C Kleinleistungs-Transistor
2.4 Kondensatoren
Stecken Sie die Kondensatoren in die entsprechend gekenn-
zeichneten Bohrungen, biegen Sie die Drähte etwas auseinander
und verlöten diese sauber mit den Leiterbahnen. Bei den Elek-
trolyt-Kondensatoren (Elkos) ist auf Polarität zu achten (+ –).
Achtung!
Je nach Fabrikat weisen Elektrolyt-Kondensatoren verschiedene
Polaritätskennzeichnungen auf. Einige Hersteller kennzeichnen
„+“, andere aber „–“. Maßgeblich ist die Polaritätsangabe, die
vom Hersteller auf dem Elko aufgedruckt ist.
C1 = 100 µF Elko
C2 = 220 µF Elko (wird liegend eingelötet)
-
+
-
Ansicht von unten
E
B
C
ca. 5 mm
26
Bohrungen (lt. Bestückungsdruck) gesteckt. Achten Sie hierbei
unbedingt darauf, daß die Dioden richtig gepolt (Lage des Ka-
thodenstriches) eingebaut werden.
Damit die Bauteile beim Umdrehen der Platine nicht herausfal-
len können, biegen Sie die Anschlußdrähte der Dioden ca. 45°
auseinander, und verlöten diese bei kurzer Lötzeit mit den
Leiterbahnen. Dann werden die überstehenden Drähte abge-
schnitten.
D1 = 1 N 4148 Silizium-Universaldiode
D2 = 1 N 4148 Silizium-Universaldiode
D3 = 1 N 4148 Silizium-Universaldiode
D4 = 1 N 4148 Silizium-Universaldiode
D5 = 1 N 4148 Silizium-Universaldiode
D6 = 1 N 4148 Silizium-Universaldiode
2.3 Transistoren
In diesem Arbeitsgang werden die Transistoren dem Bestük-
kungsaufdruck entsprechend eingesetzt und auf der Leiterbahn-
seite verlötet.

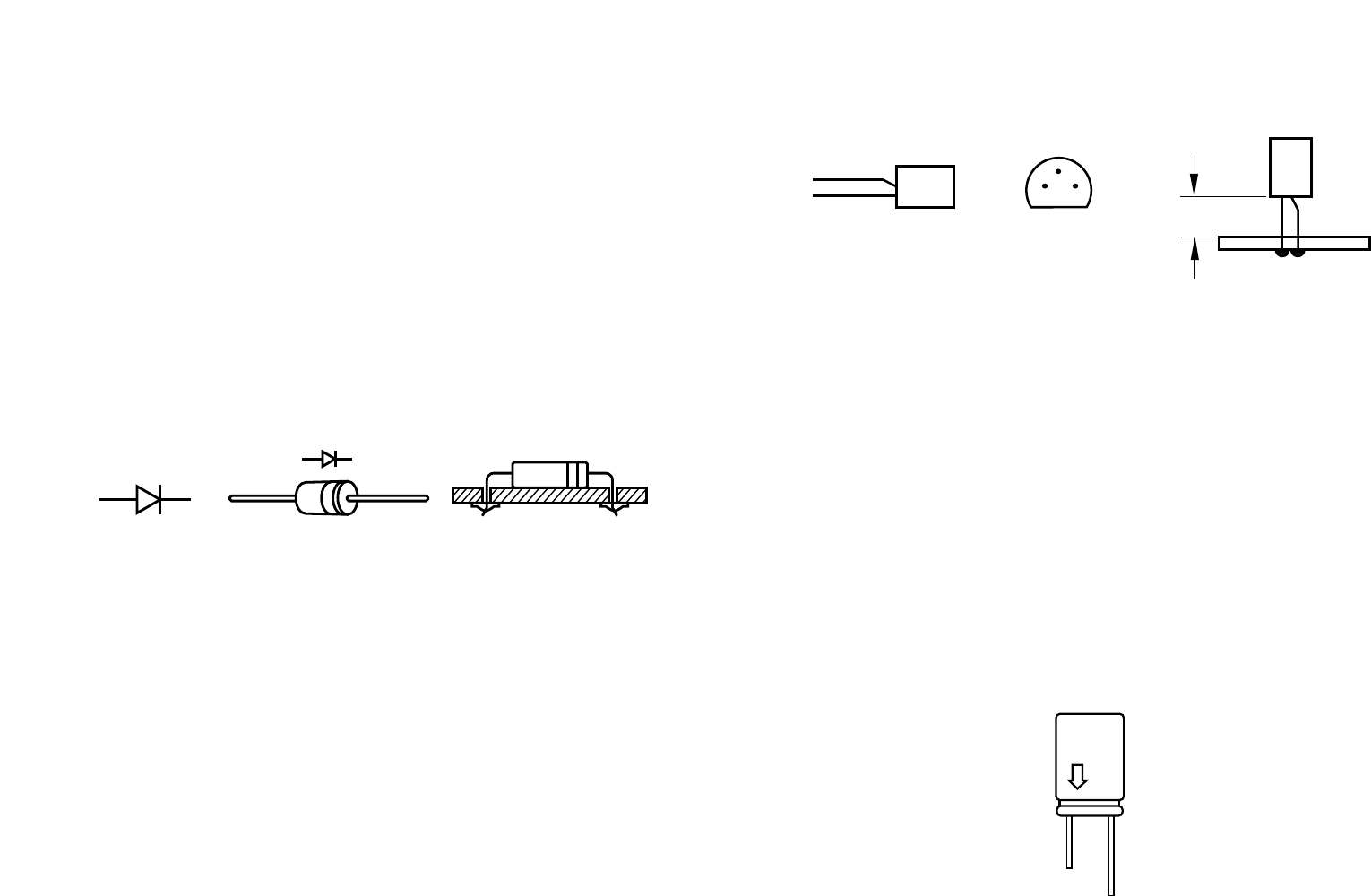

Beachten Sie dabei die Lage: Die Gehäuse-Umrisse der Tran-
sistoren müssen mit denen des Bestückungsaufdruckes überein-
stimmen. Orientieren Sie sich hierbei an der abgeflachten Seite
der Transistorgehäuse. Die Anschlußbeine dürfen sich auf keinen
Fall kreuzen, außerdem sollten die Bauteile mit ca. 5 mm Ab-
stand zur Platine eingelötet werden.
Achten Sie auf kurze Lötzeit, damit die Transistoren nicht durch
Überhitzung zerstört werden.
A K
