User manual

23
Dazu gehen Sie wie folgt vor:

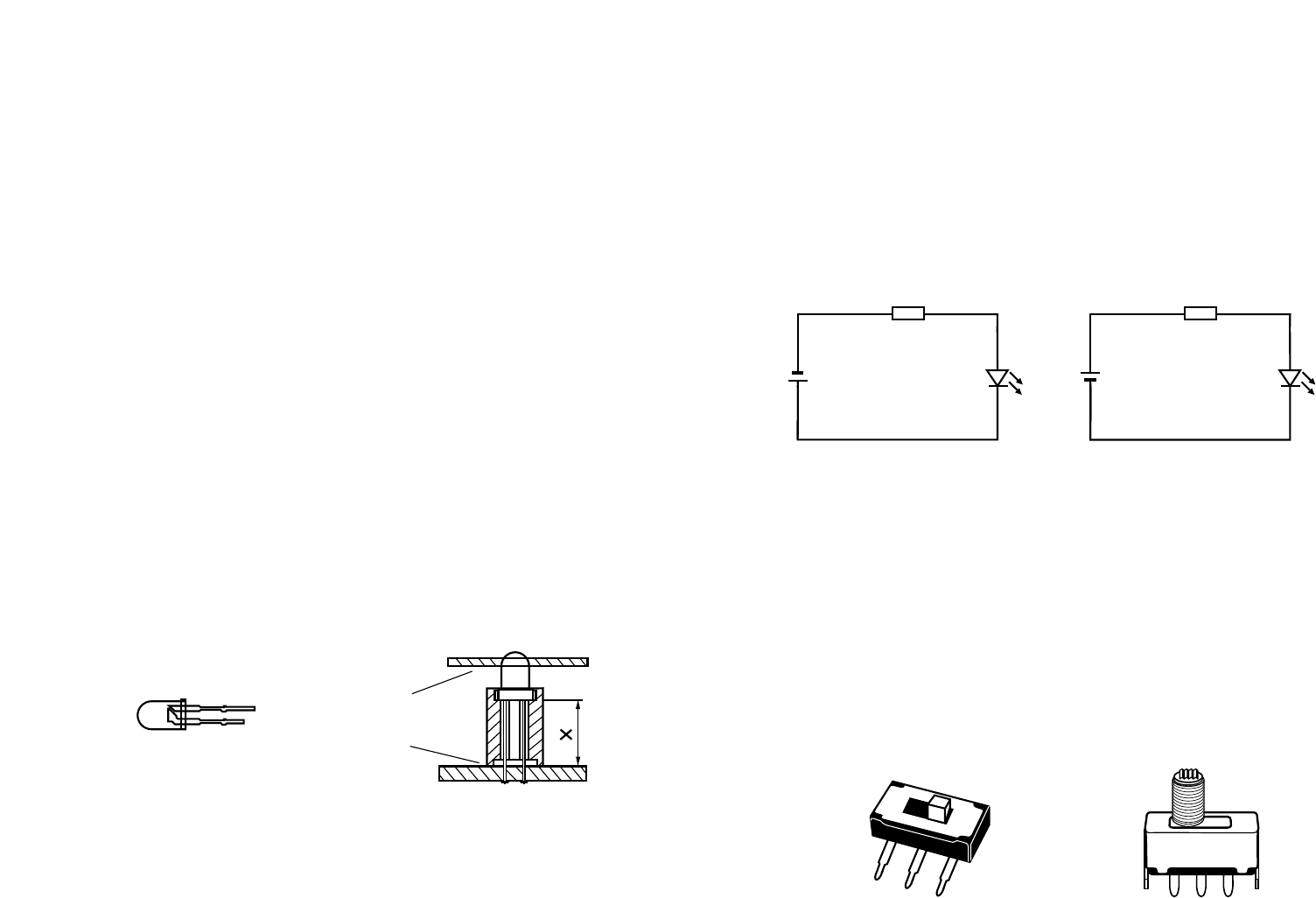

Man schließt die LED über einen Widerstand von ca. 270 R (bei
Low-Current-LED 4 k 7) an eine Betriebsspannung von ca. 5 V (4,5
V oder 9 V-Batterie) an.
Leuchtet dabei die LED, so ist die „Kathode“ der LED richtiger-
weise mit Minus verbunden. Leuchtet die LED nicht, so ist diese
in Sperrichtung angeschlossen (Kathode an Plus) und muß umge-
polt werden.
1.6 Schiebeschalter
Nun stecken Sie die beiden Schiebeschalter in die entsprechen-
den Bohrungen und verlöten die Anschlüsse auf der Leiterbahn-
seite.
S1 = Subminiatur-Ausführung
S7 = Miniatur-Ausführung
4,5 V
270 Ω
R
v
LED
LED wird in Sperrichtung ange-
schlossen und leuchtet dem-
zufolge nicht. (Kathode an "+")
+
-
4,5 V
270 Ω
R
v
LED
LED mit Vorwiderstand in
Durchla§richtung angeschlossen, 
sie leuchtet (Kathode an "-")
+
-
22
1.5 Leuchtdioden (LEDs)
Jetzt löten Sie die LEDs (lt. Abb.) polungsrichtig in die Schaltung
ein. Das kürzere Anschlußbeinchen kennzeichnet die Kathode.
Betrachtet man eine Leuchtdiode gegen das Licht, so erkennt
man die Kathode an der größeren Elektrode im Inneren der LED.
Am Bestückungsaufdruck wird die Lage der Kathode durch einen
dicken Strich am Gehäuseumriss der Leuchtdiode dargestellt.
Zur Montage werden die Anschlußbeinchen der LEDs zuerst
durch die beiliegenden LED-Abstandshalter (tieferliegende
Versenkung des Halters) und dann durch die Bohrungen der
Platine gesteckt.
Löten Sie zunächst nur ein Anschlußbeinchen der Diode fest,
damit diese noch exakt ausgerichtet werden kann. Ist dies ge-
schehen, so wird jeweils der zweite Anschluß verlötet.
Die hier in diesem Bausatz verwendeten Leuchtdioden sind
„LOW CURRENT-LEDs“, d.h. LEDs, die ihre volle Leuchtkraft be-
reits bei einer Stromaufnahme von 2 mA (grün 4 mA) erreichen.
LD1 = gelb (Max.) Ø 3 mm Low Current
LD2 = rot (Grenzw.) Ø 3 mm Low Current
LD3 = gelb (Min.) Ø 3 mm Low Current
LD4 = grün (Netz) Ø 3 mm Low Current
Fehlt eine eindeutige Kennzeichnung einer LED oder sind Sie sich
mit der Polarität in Zweifel (da manche Hersteller unterschiedli-
che Kennzeichnungsmerkmale benutzen), so kann diese auch
durch Probieren ermittelt werden.
Frontplatte
Leiterplatte
A

K
