64

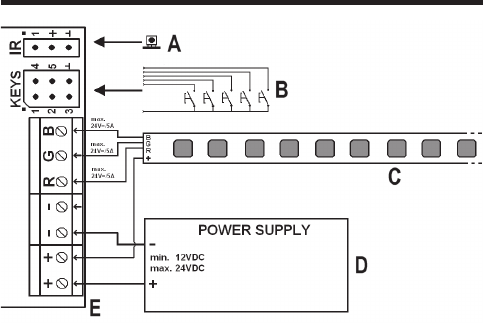

6. Aansluitschema
A
IR-ontvanger
B
Extern toetsenbord
C
LED-strip
D
Externe voedingseenheid resp. stroomvoorziening van controller en LED-strip (de
voedingseenheid moet voldoende stroom kunnen leveren voor de drie kleurkanalen!)
E
Controller
