8. Tastenfeld
a) Anschluss eines Tastenfelds

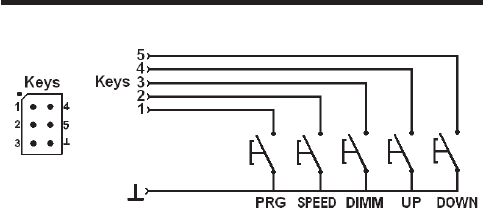

An den 6 Stiften, die mit "Keys" beschriftet sind (siehe Bild oben) können insgesamt 5 externe
Taster angeschlossen werden, mit denen die Grundfunktionen des Steuergeräts bedient
werden können.
Pin Taste Funktion
1 PRG Programmwahl (Beschreibung der Lichtprogramme siehe Kapitel 7)
2 SPEED Geschwindigkeitseinstellung
3 DIMM Helligkeitseinstellung (zusätzlich zur Einstellung des Drehpotentionmeters
"S-POT")
4 UP Tastenfunktion "UP", aufwärts
5 DOWN Tastenfunktion "DOWN", abwärts
6 - Gemeinsame Masse/GND aller Tasten
b) Bedienung mit Tastenfeld
Programm auswählen
Drücken Sie kurz die Taste "PRG". Anschließend lässt sich eines der Lichtprogramme (siehe
Kapitel 7) mit den Tasten "UP" bzw. "DOWN" auswählen.
Geschwindigkeit einstellen
Drücken Sie kurz die Taste "SPEED". Anschließend wird durch mehrfaches kurzes Drücken
der Taste "UP" bzw. "DOWN" die Geschwindigkeit jeweils erhöht bzw. verlangsamt.
