Datasheet
RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784
10
|
18
No. of pos. A B C D Ø E
09 31.20 25.00 31.80 15.60 8.00
15 39.50 33.30 37.00 15.60 8.00
25 53.20 47.00 42.20 15.60 10.00
37 69.70 63.50 42.20 15.60 10.00
50 67.30 61.10 42.20 18.50 12.50
D - S U B - H a u b e n u n d Z u b e h ö r

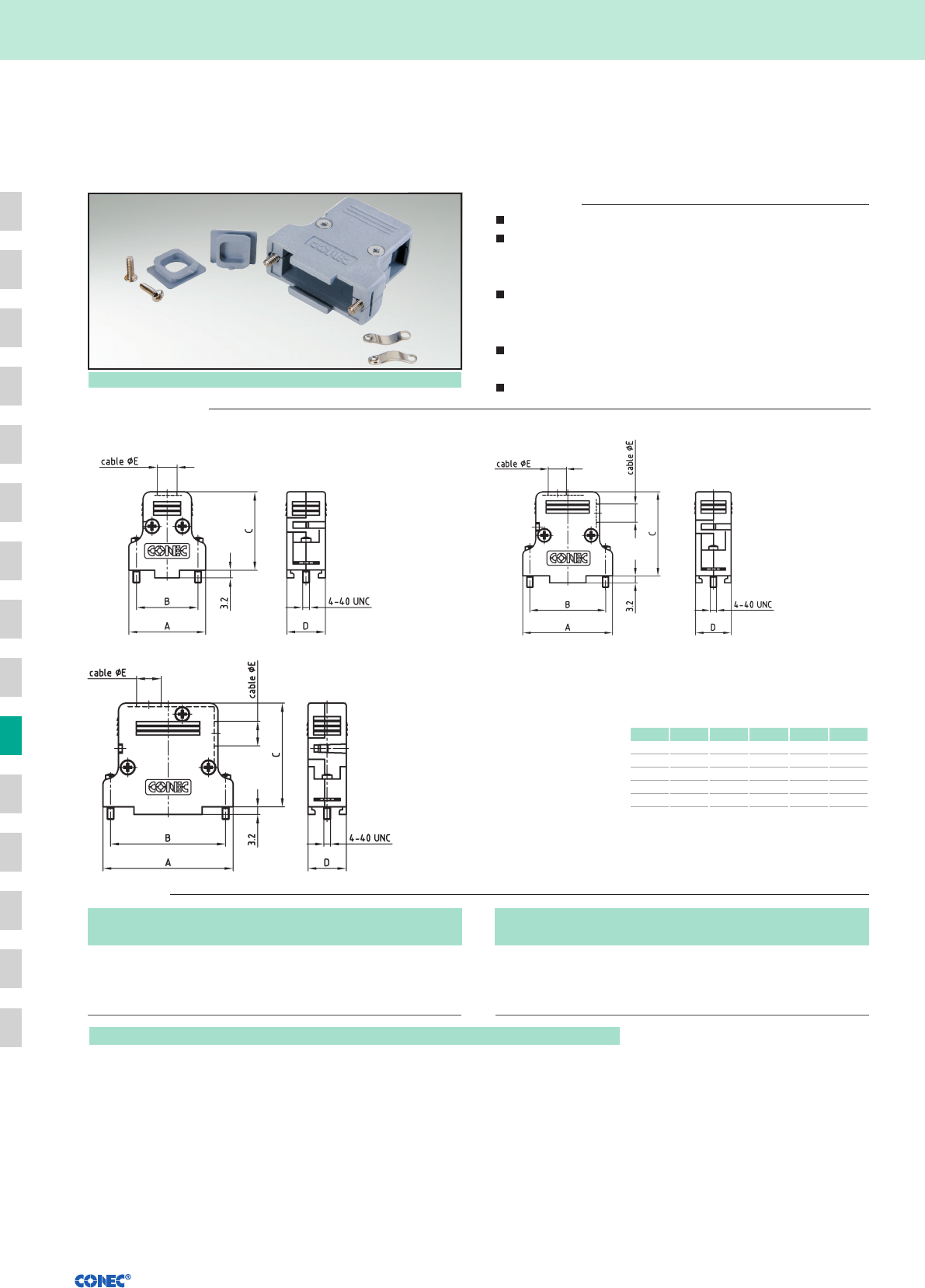

Produktzeichnung
Beschreibung
Bestelldaten
D-SUB Kunststoffgehäuse
variable Kabeleingänge – 9-50 polig – fixierte Befestigungsschrauben
integrierte Kabelklemmung
Ausführung:
9-polig = 1 gerader Kabeleingang,
15-50-polig = 1 gerader und 1 seitlicher Kabeleingang
Material:
- Kunststoffhaube grau: Polycarbonat + GF, UL 94 V-0
- Kunststoffhaube metallisiert: ABS, UL 94 V-0
Befestigung:
kurze Schlitzschraube 4-40 UNC
als Einzel- oder Mengenpack lieferbar
D-SUB Kunststoffgehäuse grau
Polzahl Ausführung Bestellnummer
09 1 Kabeleingang, kurze Schlitzschraube 4-40 UNC 165 X 11869 X
15 2 Kabeleingänge, kurze Schlitzschraube 4-40 UNC 165 X 11879 X
25 2 Kabeleingänge, kurze Schlitzschraube 4-40 UNC 165 X 11889 X
37 2 Kabeleingänge, kurze Schlitzschraube 4-40 UNC 165 X 11899 X
50 2 Kabeleingänge, kurze Schlitzschraube 4-40 UNC 165 X 11909 X
D-SUB Kunststoffgehäuse metallisiert
Polzahl Ausführung Bestellnummer
09 1 Kabeleingang, kurze Schlitzschraube 4-40 UNC 165 X 11919 X
15 2 Kabeleingänge, kurze Schlitzschraube 4-40 UNC 165 X 11929 X
25 2 Kabeleingänge, kurze Schlitzschraube 4-40 UNC 165 X 11939 X
37 2 Kabeleingänge, kurze Schlitzschraube 4-40 UNC 165 X 11949 X
50 2 Kabeleingänge, kurze Schlitzschraube 4-40 UNC 165 X 11959 X
15-polig9-polig
25-50-polig
Auch in Einzelverpackung lieferbar – Für Lieferung in Einzelverpackung (Polybeutel) Artikelnummer am Ende mit „E“ ergänzen.
