No. of pos. A B C
09 35.00 27.40 12.00
15 43.30 35.70 11.50
25 57.00 49.40 12.00
37 74.40 65.90 12.00
50 72.00 63.50 15.00
D - S U B - H a u b e n u n d Z u b e h ö r

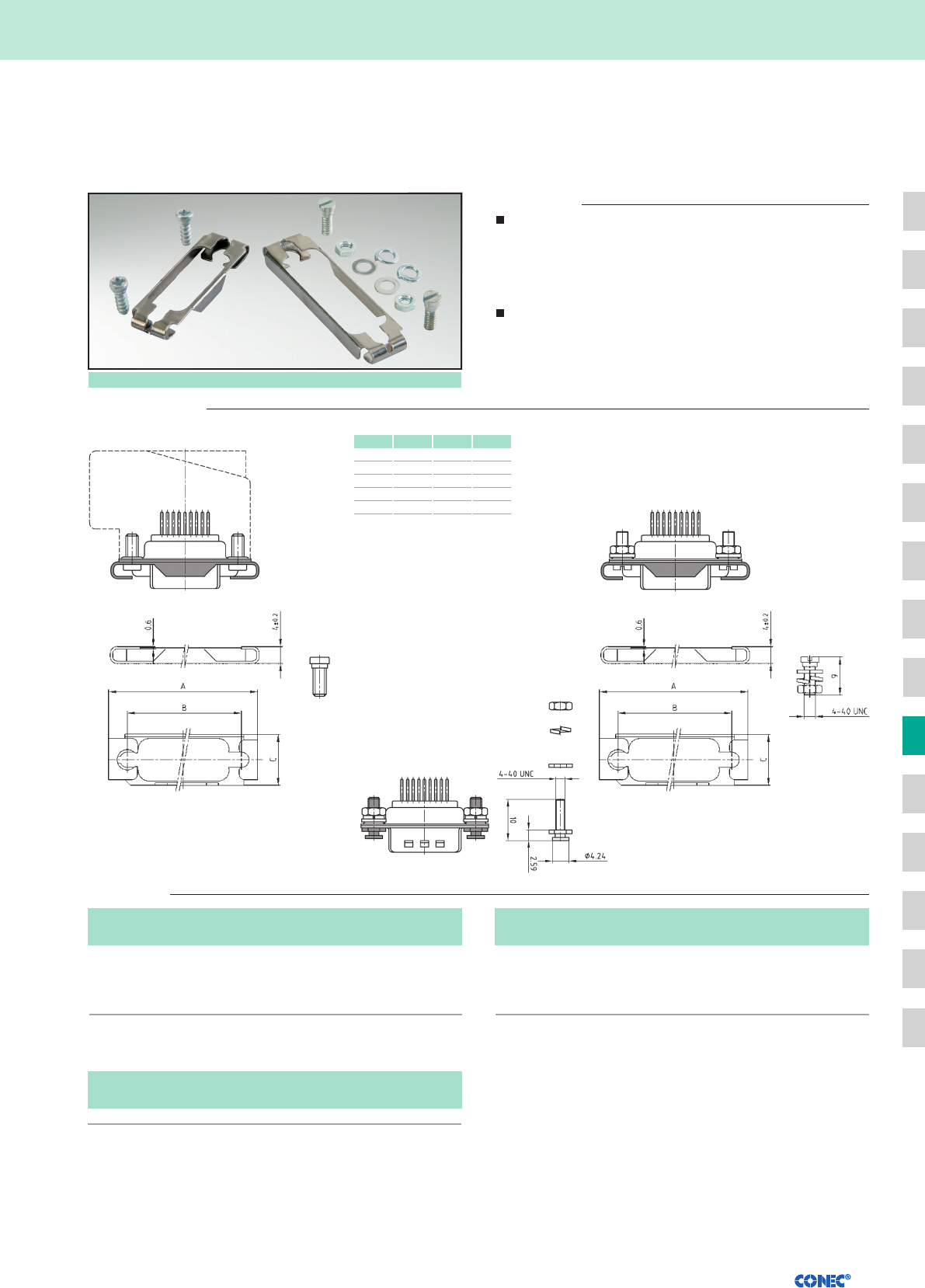

Produktzeichnung
Beschreibung
Bestelldaten
D-SUB Befestigungszubehör
Gleitverschluss mit Haltebolzen – Montage für 9-50 polig
Gleitverschluss als Satz in zwei Ausführungen:
- Typ 3: 1 Rahmen, 2 selbstschneidende Schrauben
für Kunststoff und Metall
- Typ 4: 1 Rahmen, 2 Schrauben 4-40 UNC,
2 Unterlegscheiben, 2 Federringe, 2 Muttern 4-40 UNC
Haltebolzen als Satz bestehend aus: 2 Haltebolzen,
2 Unterlegscheiben, 2 Federringe, 2 Muttern
Typ 3 Typ 4
Haltebolzen für Gleitverschluss
Gleitverschluss Typ 3
Polzahl Ausführung Bestellnummer
09 Satz Gleitverschluss Typ 3 160 X 10159 X
15 Satz Gleitverschluss Typ 3 160 X 10169 X
25 Satz Gleitverschluss Typ 3 160 X 10179 X
37 Satz Gleitverschluss Typ 3 160 X 10189 X
50 Satz Gleitverschluss Typ 3 160 X 10199 X
Gleitverschluss Typ 4
Polzahl Ausführung Bestellnummer
09 Satz Gleitverschluss Typ 4 160 X 10689 X
15 Satz Gleitverschluss Typ 4 160 X 10699 X
25 Satz Gleitverschluss Typ 4 160 X 10709 X
37 Satz Gleitverschluss Typ 4 160 X 10719 X
50 Satz Gleitverschluss Typ 4 160 X 10729 X
Haltebolzen für Gleitverschluss
Polzahl Ausführung Bestellnummer
09 - 50 Gleitverschluss Typ 3 und Typ 4 160 X 10209 X
