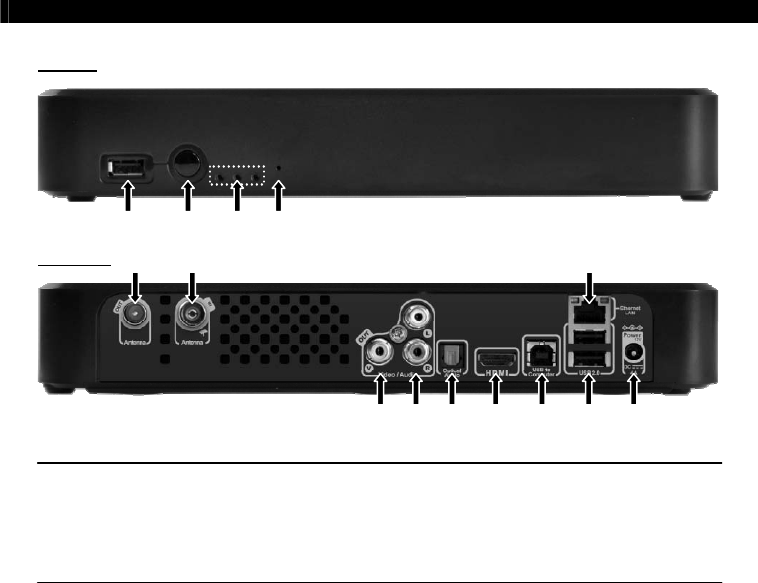

3. Plaats van de onderdelen
Voorkant
Achterkant
Nr. Beschrijving Nr. Beschrijving
1 USB-hostpoort 8 Composiet video-uitgang
2 Infraroodontvanger 9 Stereo audio-uitgang
3 Statuslampjes 10 Digitale optische audio-uitgang
4 Resetknop 11 HDMI-uitgang
5 Digitale tuner – antenne-uitgang 12 USB-aansluiting (naar computer)
6 Digitale tuner – antenne-ingang 13 2x USB-hostpoort
7 Netwerkaansluiting (RJ45) 14 Gelijkstroomingang (12 V, 4 A)
1
2 3
4
5 7
6
8
9
10 11
12
13
14
