Produktübersicht
Linksys X2000/X3000
86

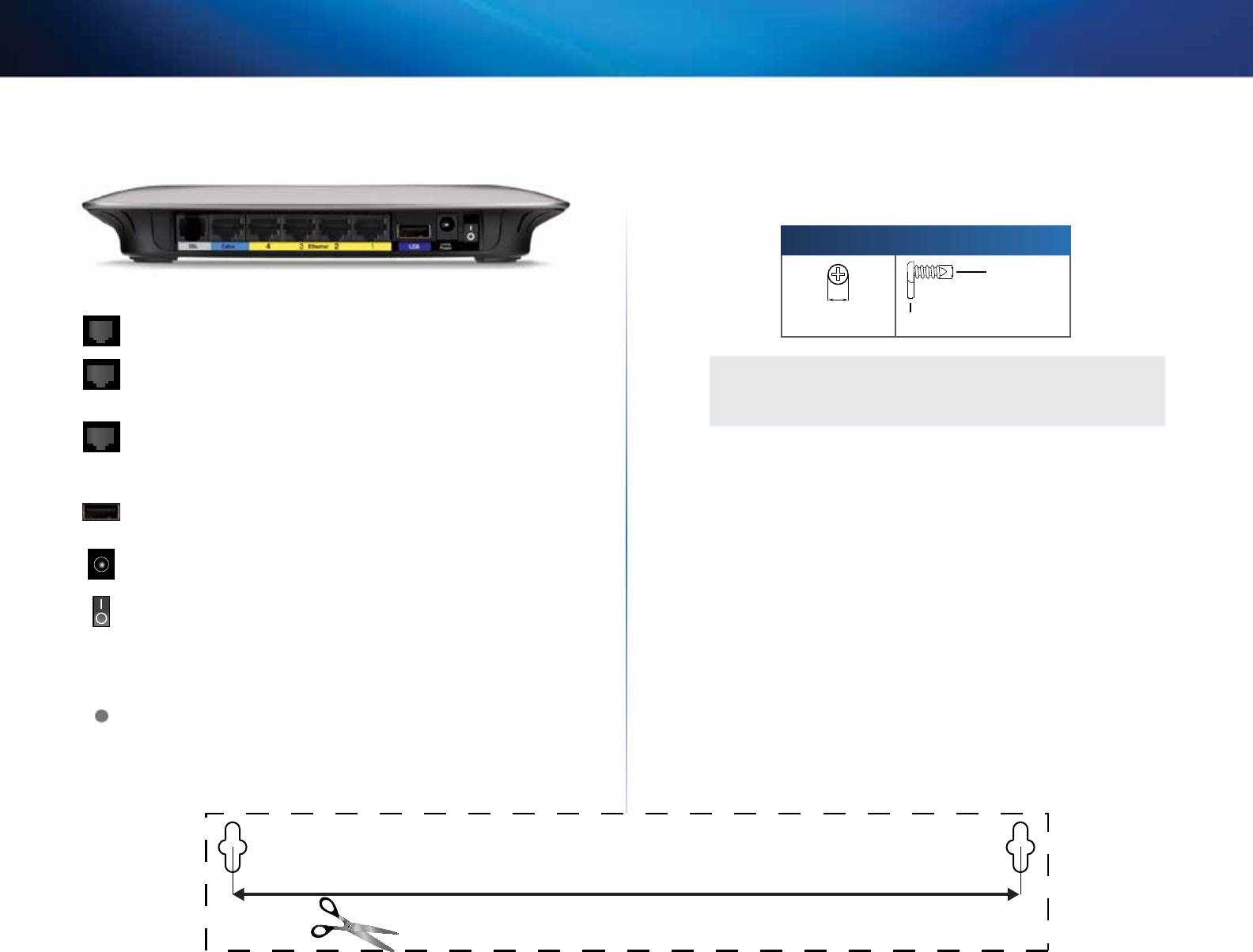

Rückseite
DSL—Der DSL-Port wird mit der ADSL-Leitung verbunden.
Kabel – Wenn Sie den Modem-Router nur als Router nutzen
möchten, verbinden Sie den Port mithilfe eines Netzwerkkabels mit
dem LAN-/Ethernet-Port eines separaten Modems.
Ethernet – Wenn Sie Ethernet-Kabel (auch „Netzwerkkabel“
genannt) verwenden, können Sie den Modem-Router über die
Ethernet-Ports an Computer und andere Geräte in Ihrem Wired-
Netzwerk anschließen.
USB—Um ein Speichergerät mit dem Netzwerk zu verbinden,
schließen Sie ein externes USB-Gerät an den USB-Port an.
Power—(Netzstrom): Hier wird das im Lieferumfang enthaltene
Netzteil angeschlossen.
Ein/Aus-Schalter: Drücken Sie I, um den Router einzuschalten.
Drücken Sie O, um den Router auszuschalten. (Taste bei
nordamerikanischen Modellen nicht vorhanden.)
Untere Gehäuseseite
Reset (Zurücksetzen): Der Router kann auf zweierlei Weise auf die
Werkseinstellungen zurückgesetzt werden. Halten Sie entweder die
Reset-Taste etwa fünf Sekunden lang gedrückt, oder stellen Sie die
Standardeinstellungen im browserbasierten Dienstprogramm des Routers
unter Administration (Verwaltung) > Factory Defaults (Werkseinstellungen)
wieder her.
Wandmontage
An der Unterseite des Routers befinden sich zwei Aussparungen für die
Wandmontage. Der Abstand zwischen den Aussparungen beträgt 175,56 mm.
Zur Befestigung des Routers sind zwei Schrauben erforderlich.
Empfohlenes Montagezubehör
2,5-3,0 mm
4-5 mm 1-1,5 mm
HINWEIS
Cicso übernimmt keine Verantwortung für Schäden, die auf für die
Wandmontage ungeeignetes Zubehör zurückzuführen sind.
Befolgen Sie die nachfolgenden Anweisungen.
1. Legen Sie eine Stelle fest, an der Sie den Router anbringen möchten. Die
Wand, an der Sie den Router befestigen, muss glatt, flach, trocken und
fest sein. Außerdem muss die Montageposition so gewählt werden, dass
sie sich in der Nähe einer Steckdose befindet.
2. Bohren Sie zwei Löcher in die Wand. Der Abstand zwischen den Löchern
muss 175 mm betragen.
3. Drehen Sie in jedes Loch eine Schraube, wobei die Köpfe der Schrauben
jeweils 3 mm herausstehen sollten.
4. Positionieren Sie den Router so, dass sich die beiden Aussparungen für
die Wandmontage über den zwei Schrauben befinden.
5. Platzieren Sie die Aussparungen für die Wandmontage auf den
Schrauben, und schieben Sie den Router nach unten, bis die Schrauben
fest in den Aussparungen für die Wandmontage sitzen.
175 mm
Schablone für Wandmontage
Drucken Sie diese Seite in Originalgröße (100 %) aus. Schneiden Sie die Schablone entlang der gestrichelten Linie aus,
und positionieren Sie sie auf der Wand, damit Sie die Bohrlöcher im richtigen Abstand voneinander setzen können.
