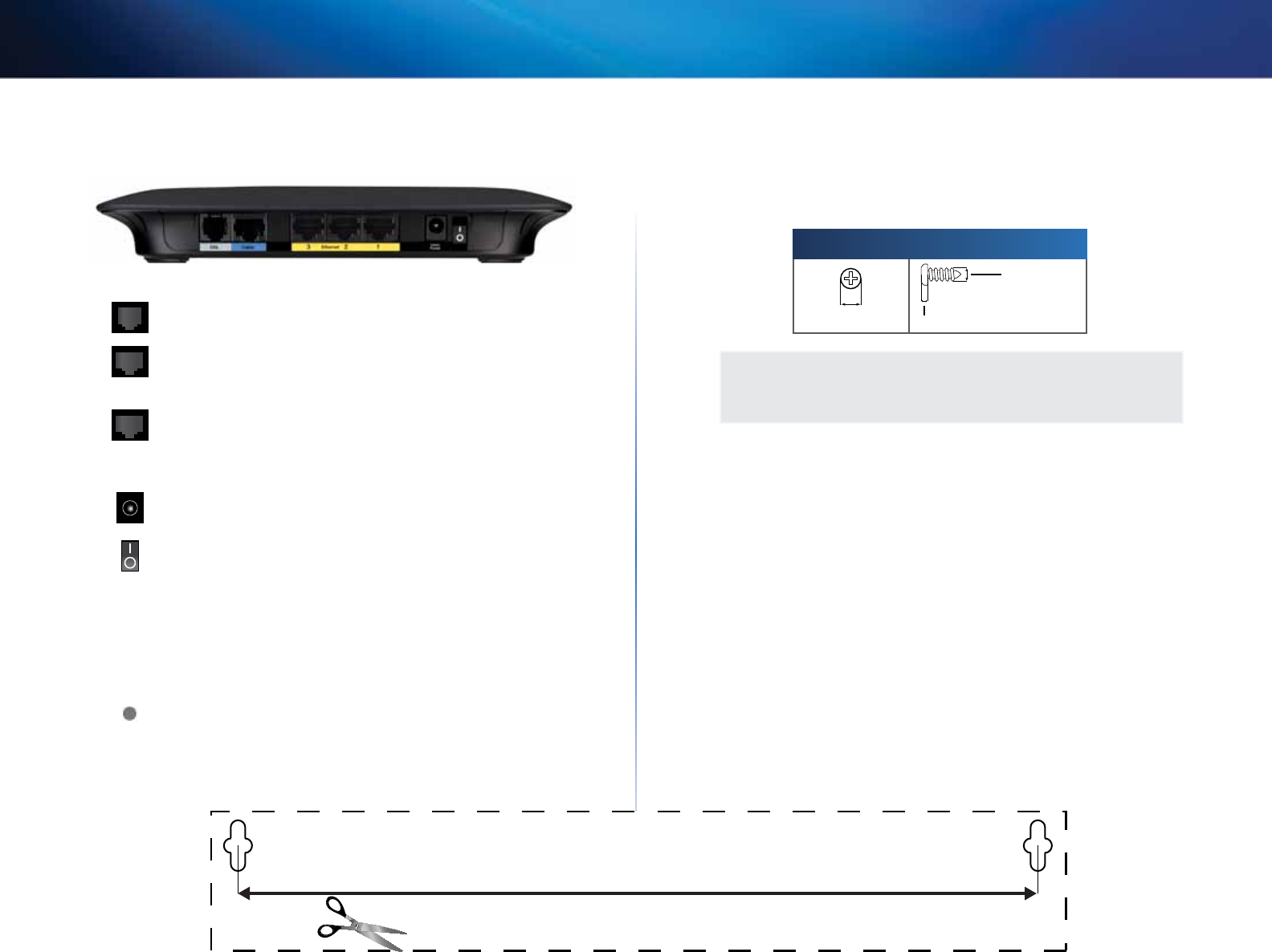

Vue d'ensemble du produit
Linksys X2000/X3000
Partie arrière
DSL – Permet de brancher la ligne ADSL.
Cable (Câble) – Afin d'utiliser le modem routeur en tant que
routeur uniquement, branchez un câble réseau sur ce port
et sur le port réseau local/Ethernet d'un autre modem.
Ethernet – Les ports Ethernet utilisent des câbles Ethernet
(aussi appelés câbles réseau) pour raccorder votre modem
routeur à des ordinateurs et à d'autres périphériques réseau
Ethernet de votre réseau câblé.
Power (Alimentation) – Le port d'alimentation permet de
brancher l'adaptateur d'alimentation fourni.
Bouton d'alimentation – Appuyez sur | (marche) pour
allumer le modem routeur. (Ce bouton n'est pas disponible
sur les modèles nord-américains.)
Partie inférieure
Reset (Réinitialisation) – Ce bouton vous permet de
restaurer les paramètres par défaut du routeur. Maintenez
appuyé le bouton Réinitialisation pendant environ cinq
secondes.
Montage mural
Le dessous du routeur est muni de deux fentes pour montage mural. La
distance entre les fentes est de 175,56 mm. Deux vis sont nécessaires pour
monter le routeur.
Matériel de montage suggéré
2,5-3,0 mm
4-5 mm 1-1,5 mm
REMARQUE
Cisco ne peut être tenue responsable des dommages causés par
l'utilisation de matériel de montage mural mal fixé.
Procédez comme suit :
1. Choisissez l'endroit voulu pour installer le routeur. Assurez-vous que le
mur est plat, sec et suffisamment solide. Choisissez un emplacement
situé près d'une prise électrique.
2. Percez deux trous dans le mur, Assurez-vous que les trous sont séparés
de 175 mm.
3. Insérez une vis dans chaque trou en laissant dépasser la tête de 3 mm.
4. Placez le routeur de manière à aligner les trous de montage avec les deux
vis.
5. Placez les trous sur les vis et abaissez le routeur jusqu'à ce qu'il soit bien
en place.
175 mm
Gabarit pour montage mural
Imprimez cette page grandeur réelle.
Découpez le long de la ligne pointillée et placez le gabarit au mur pour assurer l'espacement approprié entre les trous.
