Opis produktu
Linksys X2000/X3000
221

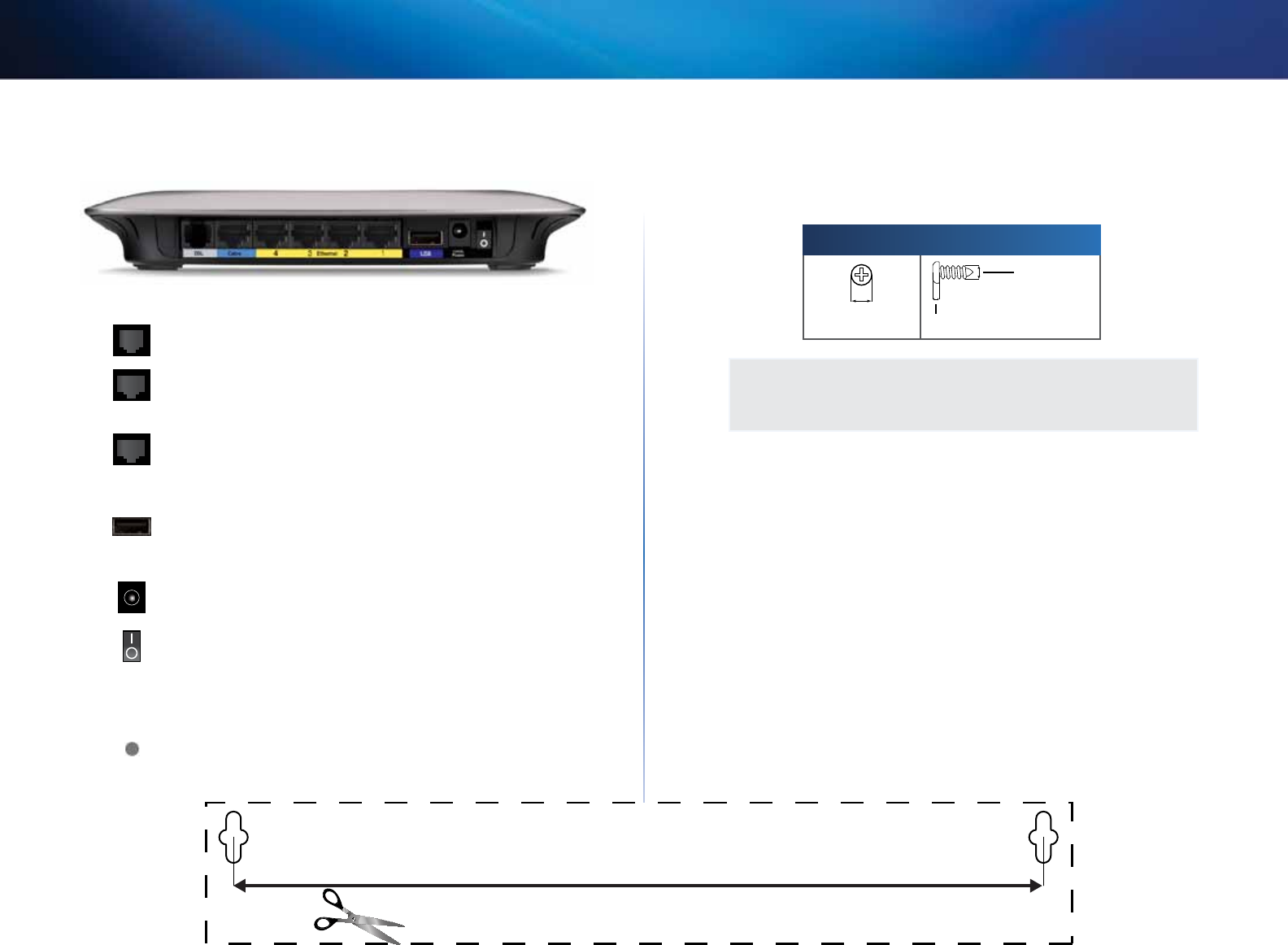

Tył
DSL—Port DSL jest podłączany do linii ADSL.
Przewód — aby korzystać z modemo-routera wyłącznie w
roli routera, użyj przewodu sieciowego, aby połączyć ten
port z oddzielnym portem LAN/Ethernet modemu.
Ethernet—za pomocą przewodów Ethernet (zwanych
także kablami sieciowymi) można połączyć modemo-
router (poprzez porty Ethernet) z komputerami i innymi
urządzeniami Ethernet w sieci przewodowej.
USB—aby móc korzystać z sieciowego systemu
przechowywania danych, podłącz do tego portu
zewnętrzny dysk USB.
Zasilanie Port zasilania służy do podłączania dostarczonego
zasilacza.
Włącznik zasilania Naciśnij część I włącznika, aby włączyć
router. Naciśnij część O włącznika, aby wyłączyć router. (przycisk
niedostępny w modelach przeznaczonych na rynek amerykański)
Panel dolny
Reset—Ten przycisk umożliwia przywrócenie domyślnych
ustawień fabrycznych routera. Naciśnij i przytrzymaj przycisk
Reset przez około pięć sekund.
Mocowanie do ściany
Na dolnym panelu routera znajdują się dwie szczeliny umożliwiające zamocowanie
na ścianie. Odległość pomiędzy nimi wynosi 175,56 mm. Do zamocowania routera
potrzebne są dwa wkręty.
Sprzęt zalecany przy montażu
2,5-3,0 mm
4-5 mm 1-1,5 mm
UWAGA
Firma Cisco nie odpowiada za uszkodzenia wynikające z
nieprawidłowego zamocowania sprzętu na ścianie.
Należy postępować zgodnie z następującymi instrukcjami:
1. Ustal miejsce, w którym chcesz zamocować router. Upewnij się, że ściana,
która ma być użyta, jest gładka, płaska, sucha oraz solidna. Upewnij się,
że wybrane miejsce znajduje się w zasięgu gniazdka elektrycznego.
2. Wywierć dwa otwory w ścianie. Sprawdź, czy otwory są od siebie
oddalone o 175 mm.
3. Wkręć wkręty w otwory, pozostawiając po 3 mm z każdego na wierzchu.
4. Ustaw router tak, aby wyrównać położenie szczelin z dwoma wkrętami.
5. Umieść szczeliny do mocowania nad wkrętami i przesuń router tak, aby
wkręty wpasowały się dokładnie w szczeliny.
175 mm
Matryca mocowania do ściany
Wydrukuj tę stronę w skali 1:1. Wytnij wzdłuż linii kropkowanej i przyłóż do
ściany, aby precyzyjnie wywiercić otwory.
