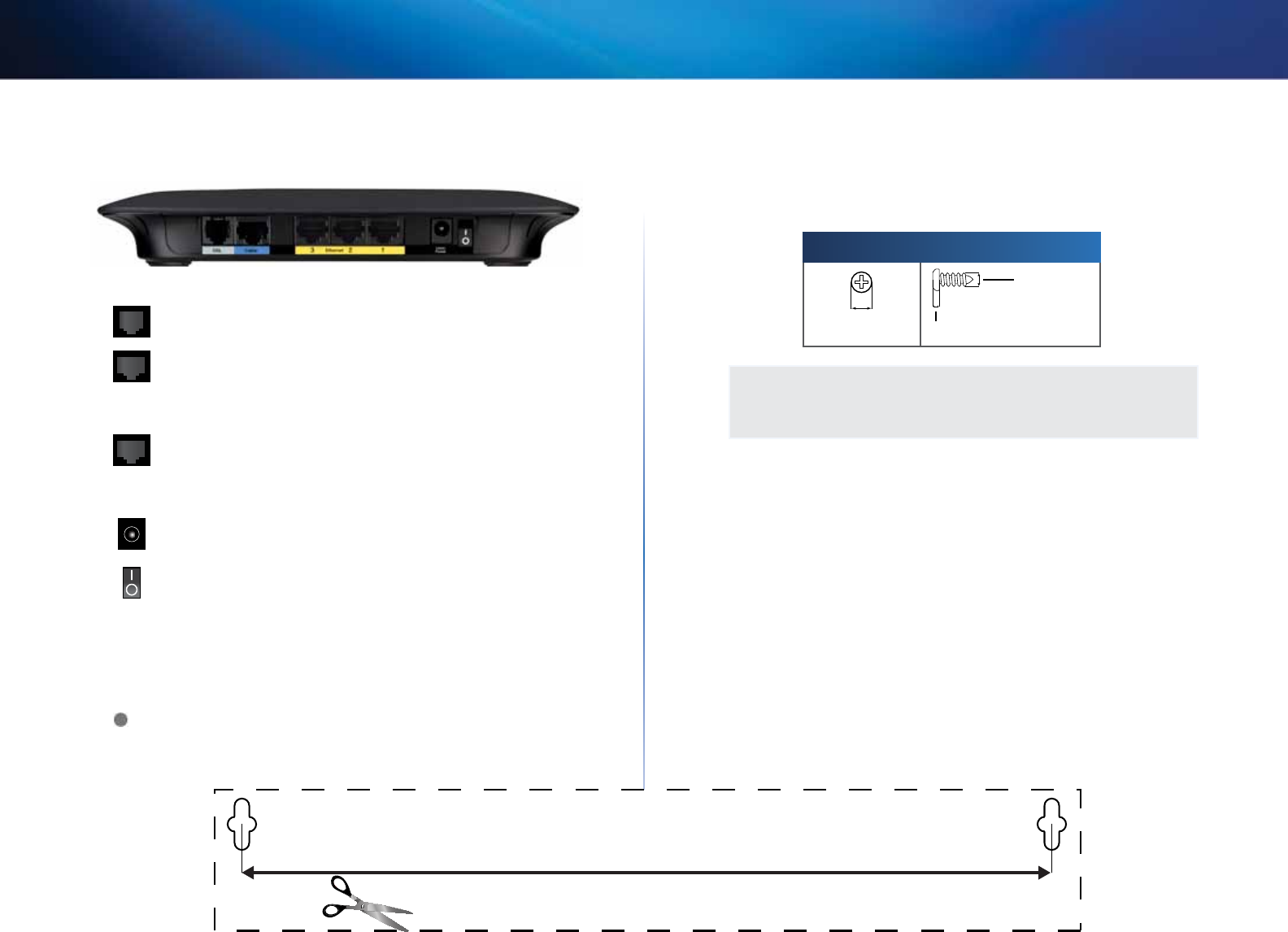

Productoverzicht
Linksys X2000/X3000
Achterkant
DSL—De DSL-poort is aangesloten op de ADSL-lijn.
Kabel—als u de modemrouter alleen als router wilt
gebruiken, gebruik dan een netwerkkabel om deze poort
aan te sluiten op de LAN/Ethernet-poort van een apart
modem.
Ethernet—via Ethernetkabels (ook wel netwerkkabels
genoemd) kunnen de Ethernetpoorten van de
modemrouter worden verbonden met computers en
andere Ethernetapparaten in uw bekabelde netwerk.
Power (Voeding)—Op de poort Power (Voeding) wordt de
meegeleverde netstroomadapter aangesloten.
Aan/uit-schakelaar Druk op I om de router in te
schakelen. Druk op O om de router uit te schakelen. (Knop
niet beschikbaar op modellen voor Noord-Amerika.)
Onderpaneel
Reset (Opnieuw instellen)—Met deze knop kunt u de
fabrieksinstellingen van de router herstellen. Houd de knop
Reset (Opnieuw instellen) ongeveer vijf seconden ingedrukt.
Wandmontage
Het onderpaneel van de router beschikt over twee sleuven voor wandmontage.
De afstand tussen de sleuven is 175,56 mm. Er zijn twee schroeven nodig om
de router te bevestigen.
Aanbevolen bevestigingsmaterialen
2,5-3,0 mm
4-5 mm 1-1,5 mm
OPMERKING
Cisco is niet verantwoordelijk voor schade die het gevolg is van
ondeugdelijke bevestigingsmaterialen.
Volg onderstaande instructies:
1. Bepaal waar u de router wilt bevestigen. Controleer of de wand vlak,
glad, droog en stevig is. Controleer ook of er een stopcontact in de buurt
van de gekozen locatie is.
2. Boor twee gaten in de wand. De afstand tussen de gaten moet 175 mm
zijn.
3. Draai een schroef in elk gat en laat 3 mm van de kop uitsteken.
4. Houd de router zo dat de sleuven voor wandbevestiging zich op één lijn
bevinden met de twee schroeven.
5. Plaats de sleuven voor wandbevestiging over de schroeven en schuif de
router omlaag totdat de schroeven stevig in de sleuven vastgrijpen.
175 mm
Sjabloon voor wandmontage
Druk deze pagina af op ware grootte (100%). Knip de sjabloon uit langs de stippellijn
en houd deze tegen de wand voor de juiste afstand tussen de boorgaten.
