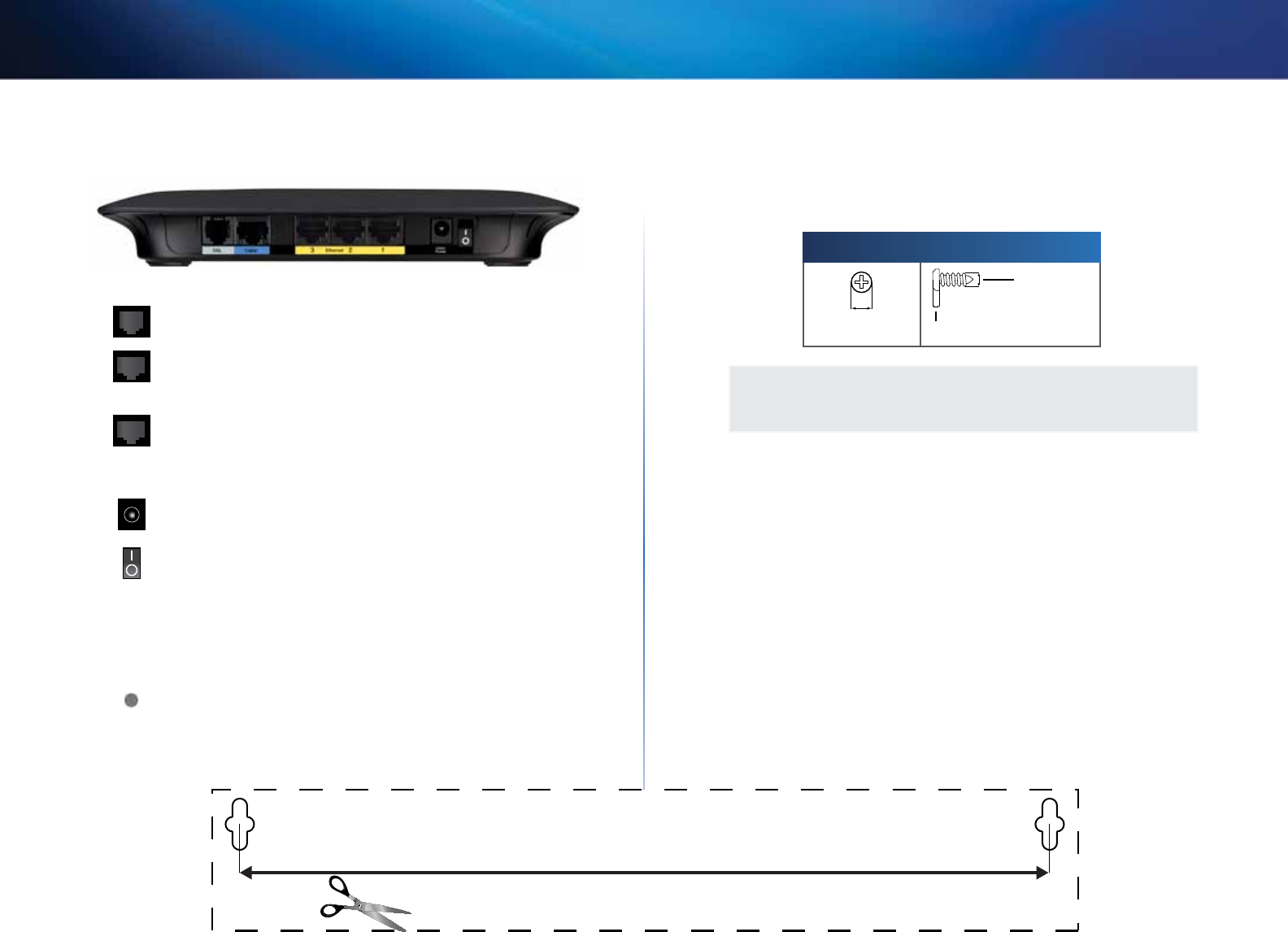

Descripción del producto
Linksys X2000/X3000
Parte posterior
DSL—El puerto DSL se conecta a la línea ADSL.
Cable—para usar el módem router solo como router, utilice
un cable de red para conectar este puerto a un puerto LAN/
Ethernet independiente del módem.
Ethernet—mediante cables Ethernet (también
denominados cables de red), estos puertos Ethernet
conectan el router módem a ordenadores y a otros
dispositivos de red Ethernet de la red con cables.
Power—(Alimentación) El puerto Power (Alimentación) se
conecta al adaptador de corriente incluido.
Interruptor de alimentación—Pulse el extremo I para
encender el router. Pulse el extremo O para apagar el router.
(Botón no disponible en los modelos de América del Norte).
Panel inferior
Reset—Este botón permite restablecer el router en
los parámetros predeterminados de fábrica. Mantenga
pulsado el botón de reinicio durante cinco segundos
aproximadamente..
Colocación en la pared
El router tiene dos ranuras en el panel inferior para el montaje en pared. La
distancia entre las ranuras es de 175,56 mm. Se necesitan dos tornillos para
montar el router.
Piezas de montaje recomendadas
2,5-3,0 mm
4-5 mm 1-1,5 mm
NOTA
Cisco no se hace responsable de los daños que se produzcan por un
montaje no seguro del dispositivo en la pared.
Siga estas instrucciones:
1. Decida dónde desea montar el router. Asegúrese de que la pared elegida
sea lisa, plana y robusta, y esté seca. Asegúrese también de que la
ubicación esté cerca de una toma eléctrica.
2. Taladre dos orificios en la pared. Asegúrese de que quede una separación
de 175 mm entre los orificios.
3. Introduzca un tornillo en cada orificio y deje que sobresalga 3 mm.
4. Coloque el router de tal manera que las ranuras para montaje en pared
queden alineadas con los dos tornillos.
5. Coloque las ranuras para el montaje en pared sobre los tornillos y deslice
el router hacia abajo hasta que los tornillos encajen perfectamente en
las ranuras.
175 mm
Plantilla para montaje en pared
Imprima esta página al 100% de su tamaño. Corte por la línea de puntos y
coloque la plantilla en la pared para perforar en los puntos exactos.
