OPERATION GUIDE

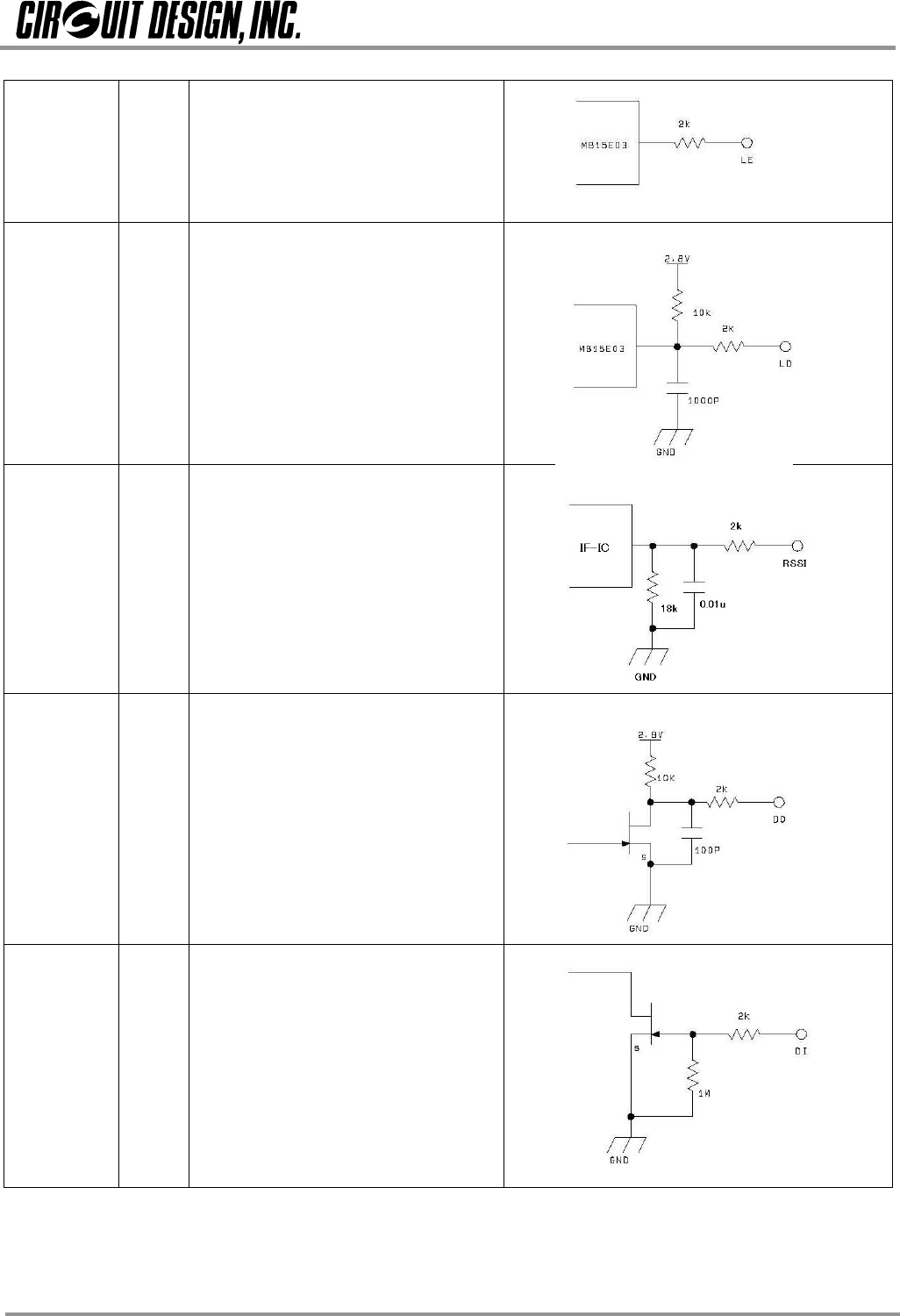

LE I
Load enable signal input terminal for
PLL data setting input
Interface voltage H = 2.8 V, L = 0 V
LD O
PLL lock/unlock indicator terminal
Lock = H (2.8 V), Unlock = L (0 V)
RSSI O
Received Signal Strength Indicator
terminal
DO O
Data output terminal
Interface voltage: H=2.8V, L=0V
DI I
Data input terminal
Interface voltage: H=2.8V to Vcc,
L=0V
Input data pulse width Min.200 μs
Max. 20 ms
