Operation Manual

I 25
Aufsetzen des Refraktors (Nr. 21020)

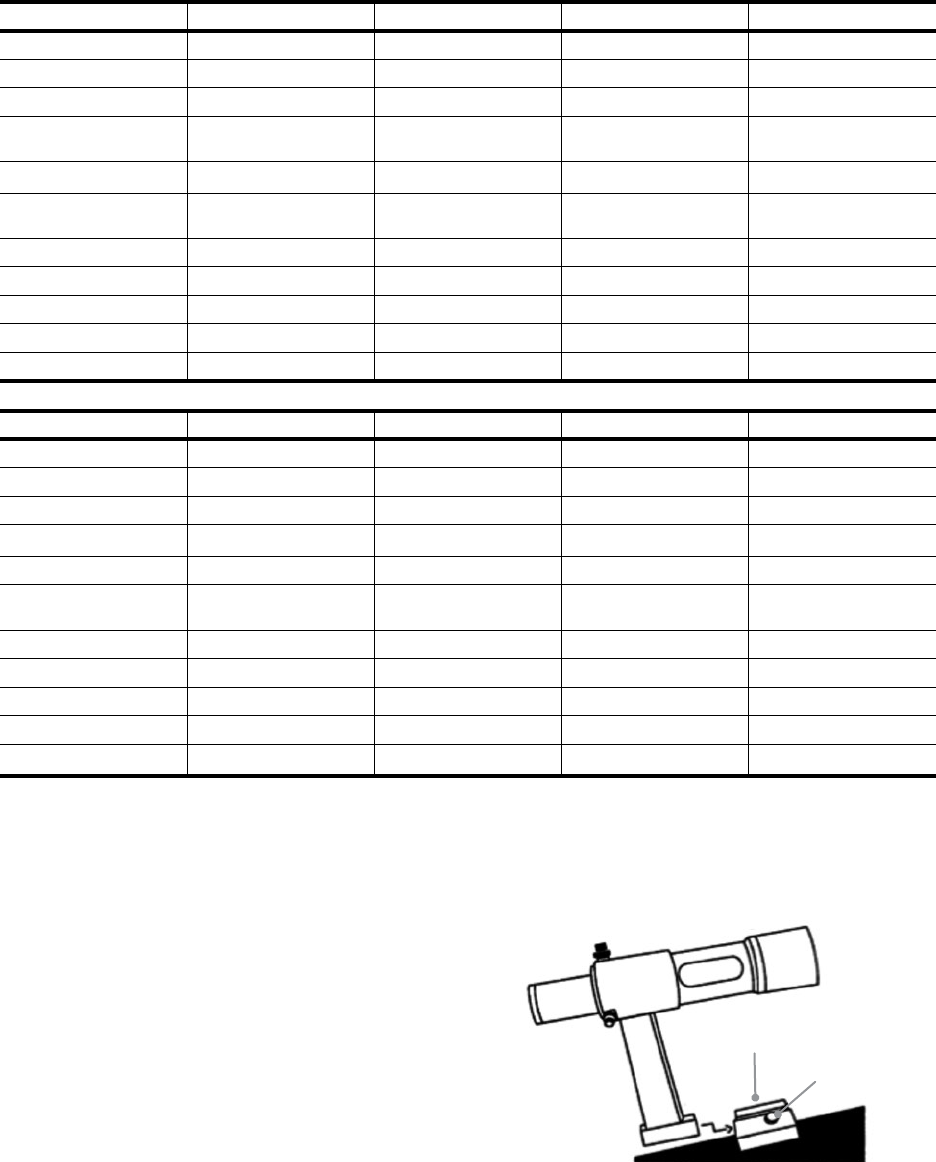

Installieren des Suchfernrohrs
Um das Suchfernrohr am Teleskop zu installieren, muss
das Suchfernrohr zuerst an der Sucherhalterung und
anschließend am Teleskop abgebracht werden. Im hinteren
Bereich des Teleskoptubus, in der Nähe der Fokusbaugrup-
pe, befindet sich eine kleine Halterung mit Rändelschraube.
Dort wird die Suchfernrohr-Halterung montiert. Installation
des Suchfernrohrs:
1. Schieben Sie den Gummi-O-Ring über das Okularende
des Suchfernrohrs und rollen Sie ihn um 2/3 der Such-
fernrohrlänge nach oben.
2. Schieben Sie das Okularende des Suchfernrohrs durch
die Halterung, bis der O-Ring fest zwischen Sucher und
Halterungsinnenseite festgepresst ist.
Aufsetzen der Teleskoptuben
Je nach erworbenem Teleskopset haben Sie eine der folgenden optischen Tuben erhalten. Dieser Abschnitt erklärt Ihnen
schrittweise das Einrichten der Grundtypen.
Set-Nr. 22020 32054 32062 12031
Optisches Design Refraktor Newton Newton Edge HD
Durchmesser 6 Zoll (150 mm) 6 Zoll (150 mm) 8 Zoll (200 mm) 8 Zoll (203 mm)
Brennweite 1200 mm f/8 750 mm f/5 1000 mm f/5 2032 mm f/10
Okular 20 mm (60x) - 1.25” (3.1
cm)
20 mm (38x) - 1.25” (3,1
cm)
20 mm (50x) - 1.25” (3,1
cm)
40 mm (51x) - 1.25” (3,1
cm)
Suchfernrohr 9x50 6x30 9x50 9x50
Zenitspiegel 90° - 1.25” (228,5 cm- 3,1
cm)
- - 90° - 1.25” (228,5 cm- 3,1
cm)
Halterung Advanced VX Advanced VX Advanced VX Advanced VX
Stativ 2 Zoll (5 cm) Edelstahl 2 Zoll (5 cm) Edelstahl 2 Zoll (5 cm) Edelstahl 2 Zoll (5 cm) Edelstahl
Gegengewichte 2x 12 lbs (5,5 Kg) 1x 12 lbs (5,5 Kg) 2x 12 lbs (5,5 Kg) 1x 12 lbs (5,5 Kg)
Tubuslänge 51 Zoll (128 cm) 27 Zoll (69 cm) 27 Zoll (69 cm) 17 Zoll (43 cm)
Tubusgewicht 19 lbs (8,6 Kg) 10 lbs (4,5 Kg) 14 lbs (6,3 Kg) 13 lbs (5,8 Kg)
Set-Nr. 12079 12026 12046 12067
Optisches Design Schmidt-Cassegrain Schmidt-Cassegrain Schmidt-Cassegrain Schmidt-Cassegrain
Durchmesser 6 Zoll (150 mm) 8 Zoll (203 mm) 9-1/4 Zoll (235 mm) 11Zoll (280 mm)
Brennweite 1500 mm f/10 2032 mm f/10 2350 mm f/10 2800 mm f/10
Okular 20 mm (75x) - 1.25” 25 mm (81x) - 1.25” 25 mm (94x) - 1.25” 40 mm (70x) - 1.25”
Suchfernrohr 6x30 6x30 6x30 9x50
Zenitspiegel 90° - 1.25” (228,5 cm-
3,1 cm)
90° - 1.25” (228,5 cm-
3,1 cm)
90° - 1.25” (228,5 cm-
3,1 cm)
90° - 1.25” (228,5 cm-
3,1 cm)
Halterung Advanced VX Advanced VX Advanced VX Advanced VX
Stativ 2 Zoll (5cm) Edelstahl 2 Zoll (5cm) Edelstahl 2 Zoll (5cm) Edelstahl 2 Zoll (5cm) Edelstahl
Gegengewichte 1x 12 lbs (5,5 Kg) 1x 12 lbs (5,5 Kg) 2x 12 lbs (5,5 Kg) 3x 12 lbs (5,5 Kg)
Tubuslänge 16 Zoll (40 cm) 17 Zoll (43 cm) 22 Zoll (56 cm) 24 Zoll (61 cm)
Tubusgewicht 10 lbs (4,5 Kg) 12 lbs (5,5 Kg) 21 lbs (9,5 Kg) 28 lbs 28 lbs (12,7 Kg)
Sucherhal-
terung
Suchfernrohr
Montagehalterung
Rändelschraube
