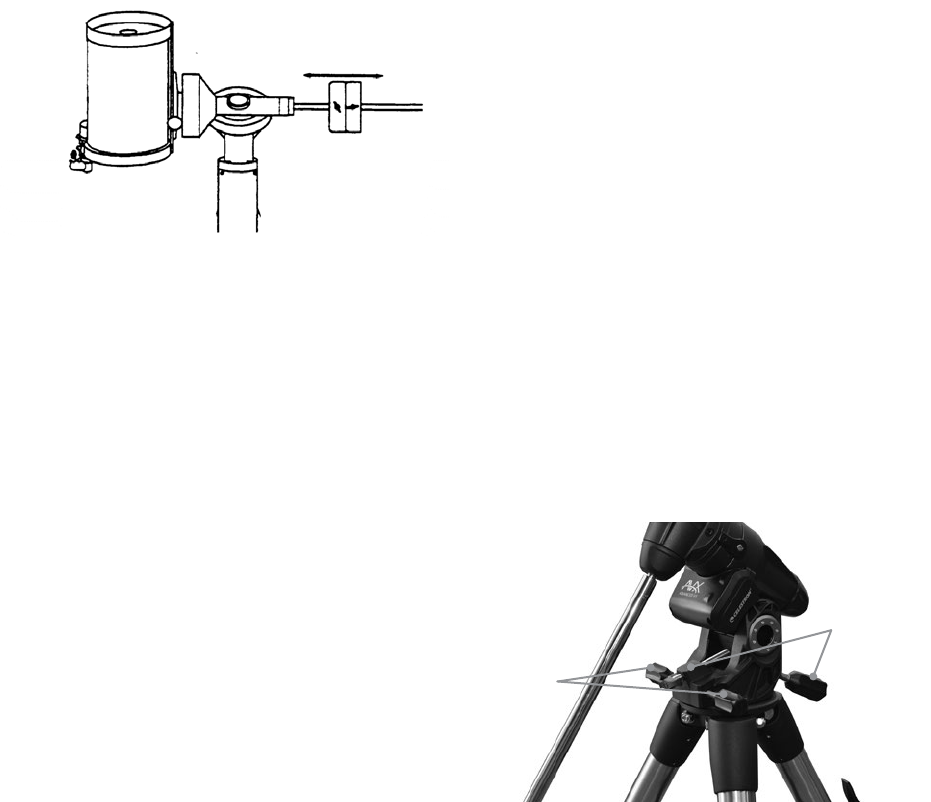

Ausbalancieren der Montierung in der RA-Achse
Um eine ungebührliche Belastung der Montierung zu
vermeiden, muss das Teleskop an der Polachse richtig
ausbalanciert werden. Ein korrektes Ausbalancieren ist für
eine akkurate Nachführung entscheidend. Ausbalancieren
der Montierung:
1. Vergewissern Sie sich, dass das Teleskop sicher auf der
Teleskop-Montageplatte aufgesetzt ist.
2. Lösen Sie den RA-Feststellhebel und positionieren Sie
das Teleskop in Richtung einer Seite der Montierung.
Die Gegengewichtsstange wird in die entgegengesetzte
Richtung der Montierung horizontal ausgezogen.
3. Lassen Sie das Teleskop — ALLMÄHLICH — los, um zu
sehen, in welche Richtung sich das Teleskop „neigt“.
4. Lösen Sie die Schrauben seitlich am Gegengewicht,
sodass die Länge der Gegengewichtstange bewegt
werden kann.
5. Bewegen Sie die Gegengewichte an einen Punkt, an dem
das Teleskop ausbalanciert wird (d. h. es bleibt stehen,
wenn die RA-Kupplungsdrehknöpfe gelöst sind).
6. Ziehen Sie die Schraube am Gegengewicht zur sicheren
Befestigung an.
Tipp: Während die obige Anleitung ein perfektes
Ausbalancieren beschreibt, sollten Sie ein LEICHTES
Ungleichgewicht erzeugen, um die bestmögliche
Nachführung zu gewährleisten. Wenn sich das
Teleskop auf der Westseite der Montierung befindet,
sollte das Gegengewicht ein leichtes Ungleichgewicht
in Richtung der Gegengewichtsführung aufweisen.
Und wenn sich der Tubus auf der Ostseite
der Montierung befindet, sollte ein leichtes
Ungleichgewicht in Richtung der Teleskopseite
herrschen. Das Schneckengetriebe drückt hierbei
gegen eine leichte Last. Das Ungleichgewicht ist
nur sehr gering. Bei der Aufnahme von Astrofotos
kann dieses Ausbalancieren für spezifische Bereiche
ausgeführt werden, auf die das Teleskop zeigt, um die
Nachführgenauigkeit weiter zu optimieren.
Ausbalancieren der Montierung in der DEK-Achse
Obwohl die Montierung in der Deklination nicht nachführt, sollte
das Teleskop dennoch in dieser Achse ausbalanciert werden,
um plötzliche Bewegungen bei gelöstem DEK-Feststellhebel zu
vermeiden. Ausbalancieren des Teleskops in der DEK-Achse:
1. Lösen Sie die RA-Kupplungsfeststellhebel und drehen
Sie das Teleskop soweit, dass es sich auf einer Seite
der Montierung befindet (d. h. wie im vorigen Abschnitt
beschrieben unter „Ausbalancieren der Montierung in der
RA-Achse“).
2. Arretieren Sie den RA-Feststellhebel, um das Teleskop in
seiner Position festzustellen.
3. Lösen Sie den DEK-Kupplungsfeststellhebel und drehen
Sie das Teleskop soweit, dass der Tubus parallel zum
Boden verläuft.
4. Lassen Sie den Tubus dann — ALLMÄHLICH — los, um
zu sehen, in welche Richtung er sich um die Deklination-
sachse dreht. LASSEN SIE DEN TELESKOPTUBUS
NICHT VOLLSTÄNDIG LOS!
5. Nun werden die Knöpfe, die das Teleskop an der
Montageplatte halten, leicht gelöst, und das Teleskop
wird entweder nach vorne oder nach hinten geschoben,
bis es bei gelöster DEK-Kupplung stehen bleibt.
Lassen Sie den Teleskoptubus NICHT los, während
der Drehknopf der Montageplatte gelöst ist. Es
könnte nötig sein, das Teleskop so zu drehen, dass
die Gegengewichtsstange nach unten zeigt, bevor die
Schraube der Montageplatte gelöst wird.
6. Drehen Sie die Knöpfe an der Teleskop-Montageplatte
fest, um das Teleskop zu arretieren.
Wie beim RA-Ausbalancieren handelt es sich hier um
allgemeine Anleitungen zum Ausbalancieren zum Schutz
der Montierung vor unnötiger Belastung. Bei der Aufnahme
von Astrofotos sollte dieses Ausbalancieren für spezifische
Bereiche ausgeführt werden, auf die das Teleskop zeigt.
Justieren der Montierung
Um die genaue Nachführung durch einen Motorantrieb zu
ermöglichen, muss die Rotationsachse des Teleskops paral-
lel zur Rotation der Erdachse verlaufen - dieser Vorgang wird
Polausrichtung genannt. Die Polausrichtung wird NICHT
durch ein Bewegen des Teleskops in der RA- oder DEK-
Achse erreicht, sondern indem die Montierung vertikal justiert
wird, was in der Höhe oder horizontal bzw. Azimut genannt
wird. Dieser Abschnitt befasst sich lediglich mit der korrekten
Bewegung des Teleskops während der Polausrichtung. Das
tatsächliche Verfahren der Polausrichtung, d. h. der Parallel-
stellung der Rotationsachse des Teleskops mit der Erdrota-
tionsachse, wird an späterer Stelle in dieser Bedienungsan-
leitung unter dem Abschnitt „Polausrichtung“ beschrieben.
Höhenjustierung der Montierung
• Um den Breitengrad der Polachse zu erhöhen, wird die
hintere Breiteneinstellschraube arretiert, damit die vordere
Schraube gelöst werden kann.
• Um den Breitengrad der Polachse zu verringern, wird die
vordere Breiteneinstellschraube arretiert (unterhalb der
Gegengewichtsstange), damit die hintere Schraube gelöst
werden kann.
Die Breiteneinstellung an der Advanced VX-Montierung hat
einen Bereich von ca 7° bis 77°.
Azimut-Justier-
drehknöpfe
Breitengrad-
Justierdreh-
knöpfe
