81

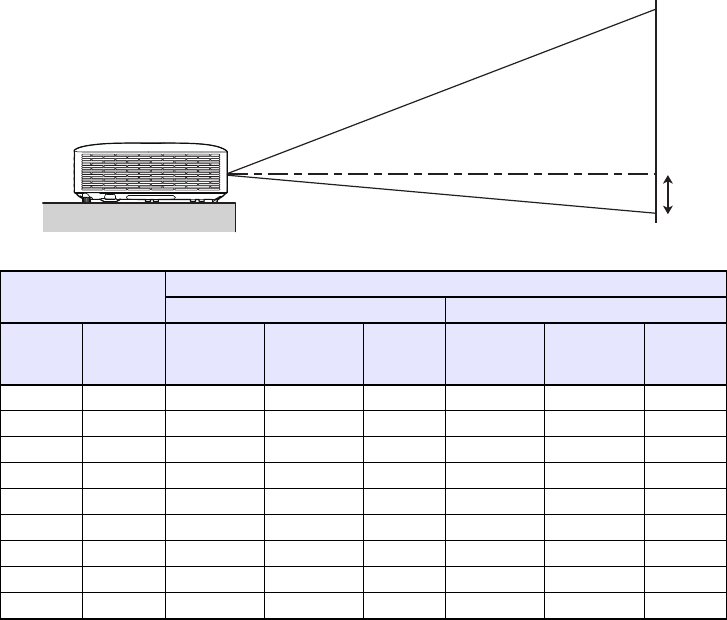

XJ-S-serien
Projektionsstorlek
Ungefärligt projektionsavstånd
XJ-S400U/XJ-S400UN XJ-S400W/XJ-S400WN
Dukstorlek
Diagonal
(cm)
Minimalt
avstånd
(m)
Maximalt
avstånd
(m)
h
(cm)
Minimalt
avstånd
(m)
Maximalt
avstånd
(m)
h
(cm)
30 76 0,77 1,34 7 0,80 1,41 6
40 102 1,06 1,82 9 1,10 1,91 8
60 152 1,64 2,78 14 1,70 2,92 12
77 196 2,13 3,59 17 2,21 3,78 16
80 203 2,22 3,74 18 2,30 3,93 16
100 254 2,80 4,70 23 2,90 4,94 20
150 381 4,25 7,10 34 4,40 7,45 31
200 508 5,70 9,50 45 5,90 9,97 41
300 762 8,60 14,30 68 8,90 15,01 61
h
B
