User Manual
Table Of Contents
- Innehåll
- Säkerhetsföreskrifter
- Driftsföreskrifter
- Angående ljuskällan
- Ljusutstrålning från projektorn (XJ-UT-serien)
- Blockera inte ljusstrålen och titta inte direkt in i objektivet! (XJ-F-serien/XJ-S-serien)
- Föreskrifter gällande laser och hög temperatur (se etiketten på projektorn)
- Övriga föreskrifter
- Att observera vid hantering av projektorn efter användning
- Förberedelser
- Urpackning
- Manövreringssteg för projicering
- Allmän översikt
- Knapp- och indikatorpanel
- Kopplingar på baksidan
- Placering av projektorn på ett bord eller på golvet
- Anslutning till en annan enhet
- Datoranslutning
- Anslutning till en videoapparat
- Utmatning av ljud från projektorn till en annan enhet
- Anslutning av en mikrofon (XJ-UT-serien, XJ-F21XN, XJ-F211WN, XJ-S400UN, XJ-S400WN)
- Anslutning till ett nätverk via en LAN-kabel (gäller endast nätverksmodeller)
- Anslutning av en trådlös adapter (gäller endast nätverksmodeller)
- Kopplingen LOGO (uppdatering av fast program, överföring av användarlogotyp)
- Anslutning av en vetenskaplig räknare (gäller endast nätverksmodeller)
- Kopplingen SERIAL (projektormanövrering via kommandon)
- USB-strömförsörjning
- Skydd för den trådlösa adaptern YW-41
- Montering och demontering av kabelskyddet (XJ-UT-serien)
- Fjärrkontroll
- Manövrering av projektorn
- På- och avslagning av projektorn
- Val av en ingångskälla (INPUT)
- Användning av automatisk projektionsavstängning
- Grundläggande bild- och ljudmanövrering vid projicering
- Horisontell vridning av projicerad bild (spegelläge)
- Ljuskontroll
- Digital skärmväxling
- Projicering av mönsterbild
- Projicering av testmönster
- Manöverpanelslås
- Konfigurering av inställningar för fjärrkontrolls-ID och projektor-ID
- Användning av nerräkningstimern (TIMER)
- Användning av presentationstimern (TIMER)
- Användning av inställningsmenyn (MENU)
- Användning av lösenord
- Rengöring av projektorn
- Felsökning
- Bilaga
- USB-strömförsörjning av annan enhet
- Montering av projektorn på en vägg (XJ-UT-serien)
- Upphängning av projektorn i ett tak
- Användning av utgången MONITOR OUT (XJ-UT-serien, XJ-S400UN, XJ-S400WN)
- Projektionsavstånd och dukstorlek
- Inställning av bildformat och projektionsbild
- Signaler som stöds
- RS-232C-styrning av projektorn
- Tekniska data
80
XJ-F-serien

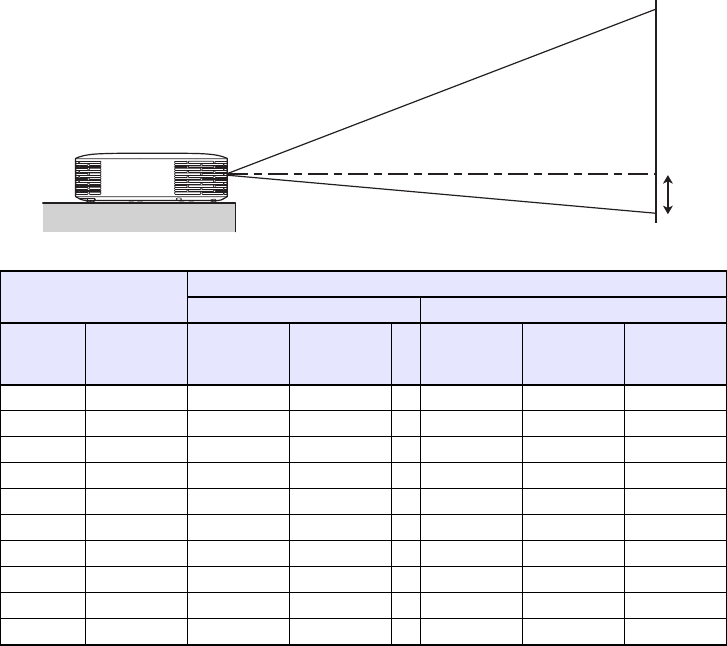

Projektionsstorlek
Ungefärligt projektionsavstånd
XJ-F11X/XJ-F21XN XJ-F101W/XJ-F211WN
Dukstorlek
Diagonal
(cm)
Minimalt
avstånd
(m)
Maximalt
avstånd
(m)
h
Minimalt
avstånd
(m)
Maximalt
avstånd
(m)
h
(cm)
30 76 0,93 1,38 0 – – –
35 89 – – – 0,92 1,37 8
40 102 1,27 1,88 0 1,06 1,58 9
60 152 1,95 2,87 0 1,64 2,42 13
77 196 2,54 3,72 0 2,14 3,14 17
80 203 2,64 3,86 0 2,23 3,26 18
100 254 3,33 4,85 0 2,81 4,11 22
150 381 5,04 7,33 0 4,26 6,22 34
200 508 6,76 9,82 0 5,72 8,32 45
300 762 10,18 14,78 0 8,62 12,54 67
h
B
