37
Efter att en vetenskaplig räknare har anslutits till projektorn kan innehållet på räknarens skärm
projiceras. Vi hänvisar till CASIO:s webbplats angående vilka räknare som kan anslutas.
Viktigt!
Välj ”CASIO USB-verktyg” som ingångskälla på projektorn för att projicera innehållet på en
vetenskaplig räknares skärm. Vi hänvisar till ”Manuellt val av ingångskälla” (s. 45) angående
detaljer kring denna åtgärd.
Koppla loss USB-kabeln från båda enheterna, om det uppstår problem efter att en
vetenskaplig räknare har anslutits till projektorn. Anslut sedan kabeln på nytt.
Vi hänvisar till den vetenskapliga räknarens användardokumentation angående detaljer kring
dess manövrering.
Projektorn kan manövreras genom sändning av kommandon från en enhet (dator eller annan RS-
232C-styrenhet) ansluten till kopplingen SERIAL på projektorn.
Vi hänvisar till ”RS-232C-styrning av projektorn” (s. 85) angående detaljer kring styrkommandon.

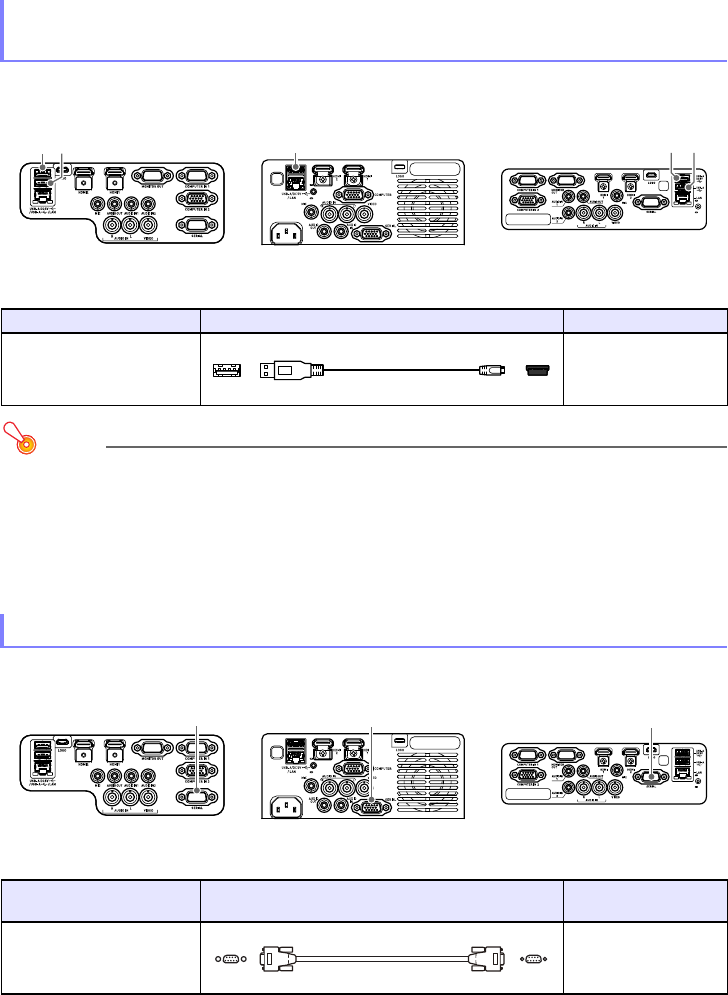

Anslutning av en vetenskaplig räknare (gäller endast
nätverksmodeller)
XJ-UT312WN, XJ-UT352WN XJ-F21XN, XJ-F211WN XJ-S400UN, XJ-S400WN
In/utgång på projektorn Anslutningskabel In/utgång på räknaren
USB-A/DC 5V
eller
USB-A
USB-port
Kopplingen SERIAL (projektormanövrering via kommandon)
XJ-UT-serien XJ-F-serien XJ-S-serien
In/utgång på projektorn Anslutningskabel
In/utgång på annan
enhet
SERIAL Porten RS-232C
USB-kabel
USB typ A Minityp B
Kopplingen SERIAL
Kopplingen SERIAL
Kopplingen SERIAL
Seriekabel (korsad)
9-polig D-sub
