33
Komponentvideoanslutning
Komponentvideoutgångar på en videoapparat är grupperade som en uppsättning med tre utgångar:
Y, Cb och Cr eller Y, Pb och Pr. Anslut komponentvideokabeln så att färgerna på de tre kontakterna
matchar färgerna på utgångarna (grön till Y, blå till Cb eller Pb och röd till Cr eller Pr). För att kunna
återge ljud från videoapparaten via projektorns högtalare behöver en ljudkabel också anslutas.
Kompositvideoanslutning
Kompositvideoutgångar på en videoapparat är grupperade som en uppsättning med tre utgångar:
video (gul) och ljud (vit och röd). Använd en AV-kabel med RCA-kontakter för anslutning till ingångarna
med samma färger på projektorn.
Anm.
Förhållandet mellan bildutgången och ljudutgången kan ändras efter behov. Notera att den
kombination som visas i tabellen är ursprungliga grundinställningar. Vi hänvisar till
”Förhållande mellan bildinmatning och ljudinmatning” (s. 45) angående detaljer.

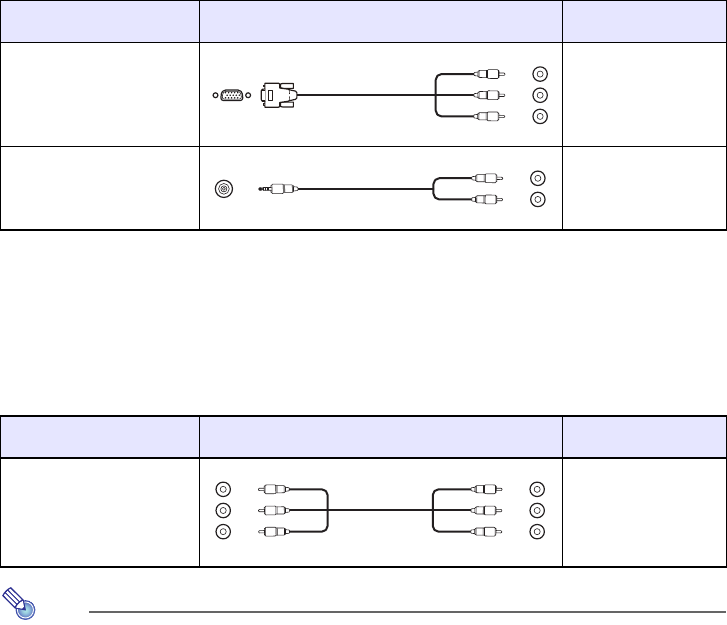

In/utgång på projektorn Anslutningskabel
In/utgång på
videoapparaten
COMPUTER IN 1*
2
eller
COMPUTER IN 2
Komponentvideout-
gångar
AUDIO IN 1*
3
eller
AUDIO IN 2
Ljudutgångar
*2 På modeller i XJ-F-serien, XJ-S400U och XJ-S400W finns endast ingången COMPUTER IN.
*3 På modeller i XJ-F-serien, XJ-S400U och XJ-S400W finns endast ingången AUDIO IN.
In/utgång på projektorn Anslutningskabel
In/utgång på
videoapparaten
VIDEO,
AUDIO IN R/L
Kompositvideoutgång/
ljudutgångar
Komponentvideokabel
15-polig mini-D-sub
Ljudkabel
Stereominijack
AV-kabel med RCA-kontakter
RCA-jack
