32

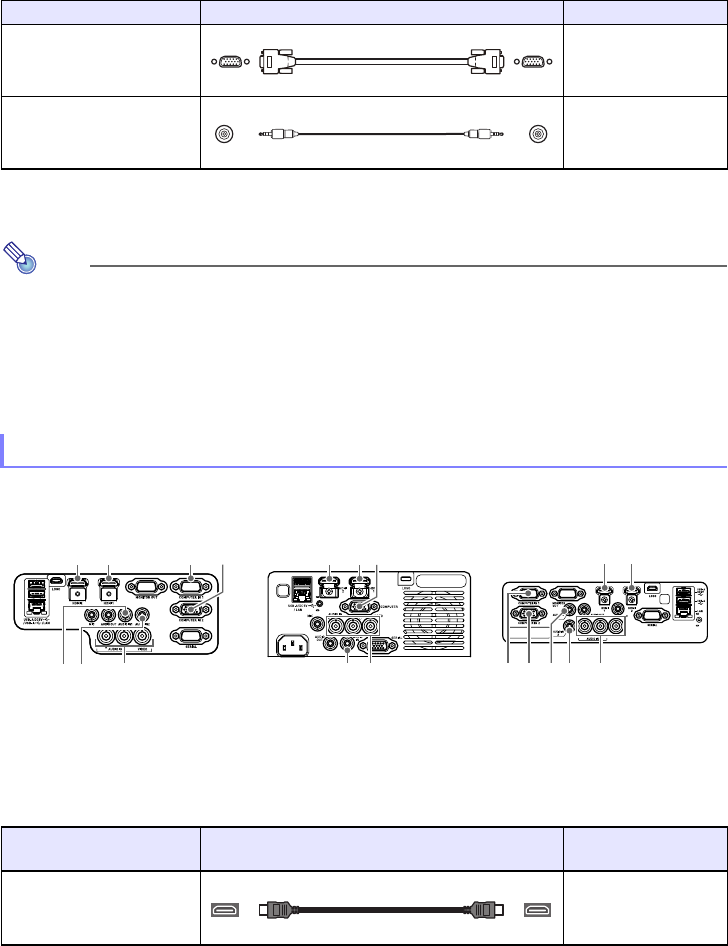

Analog RGB-anslutning
Med denna typ av anslutning matas endast bildsignaler från datorn in via RGB-kabeln. För att mata ut
ljudsignaler från datorn behöver en ljudkabel anslutas.
Anm.
På modeller i XJ-UT-serien, XJ-S400UN och XJ-S400WN finns utgången
MONITOR OUT,
som kan användas för direktutmatning av signaler som matas in via ingången
COMPUTER
IN 1 eller
COMPUTER IN 2 till en extern bildskärm. Vi hänvisar till ”Användning av utgången
MONITOR OUT (XJ-UT-serien, XJ-S400UN, XJ-S400WN)” (s. 78) angående detaljer.
Förhållandet mellan bildutgången och ljudutgången kan ändras efter behov. Notera att den
kombination som visas i tabellen är ursprungliga grundinställningar. Vi hänvisar till
”Förhållande mellan bildinmatning och ljudinmatning” (s. 45) angående detaljer.
Utför en HDMI-, komponentvideo- eller kompositvideoanslutning till videoapparaten ifråga för denna
typ av anslutning.
HDMI-anslutning
Med denna typ av anslutning matas videosignaler och ljudsignaler från videoapparaten in samtidigt via
en enskild kabel.
In/utgång på projektorn Anslutningskabel In/utgång på datorn
COMPUTER IN 1*
2
eller
COMPUTER IN 2
Analog RGB-utgång
(VGA)
AUDIO IN 1*
3
eller
AUDIO IN 2
Hörlursutgång eller
annan ljudutgång.
*2 På modeller i XJ-F-serien, XJ-S400U och XJ-S400W finns endast ingången COMPUTER IN.
*3 På modeller i XJ-F-serien, XJ-S400U och XJ-S400W finns endast ingången AUDIO IN.
Anslutning till en videoapparat
XJ-UT-serien XJ-F-serien XJ-S-serien
In/utgång på projektorn Anslutningskabel
In/utgång på
videoapparaten
HDMI 2
eller
HDMI 1*
1
HDMI-utgång
*1 På modellen XJ-UT312WN finns endast ingången HDMI.
RGB-kabel (15-polig D-subkabel)
15-polig mini-D-sub
Ljudkabel
Stereominijack
HDMI-kabel
HDMI typ A
