37
Wenn Sie an den Projektor einen wissenschaftlichen Taschenrechner anschließen, können Sie das
Bildschirmbild des Taschenrechners projizieren. Näheres zu anschließbaren Taschenrechnern finden
Sie auf der CASIO Website.
Wichtig!
Zum Projizieren des Bildschirmbilds eines wissenschaftlichen Taschenrechners wählen Sie
bitte „CASIO USB-Tool“ als Projektor-Eingangsquelle. Näheres zum Vorgehen finden Sie
unter „Manuelles Ändern der Eingangsquelle“ (Seite 45).
Falls nach dem Anschließen eines wissenschaftlichen Taschenrechners Probleme auftreten,
trennen Sie bitte das USB-Kabel von beiden Geräten ab. Verbinden Sie sie dann erneut mit
dem Kabel.
Näheres zur Bedienung des wissenschaftlichen Taschenrechners finden Sie in der
dazugehörigen Benutzerdokumentation.
Sie können den Projektor steuern, indem Sie ihm Befehle von einem an den SERIAL-Anschluss des
Projektors angeschlossenen Gerät (Computer, anderes RS-232C-Steuergerät) senden.
Näheres zu Steuerbefehlen siehe „Projektorsteuerung über RS-232C-Schnittstelle“ (Seite 85).

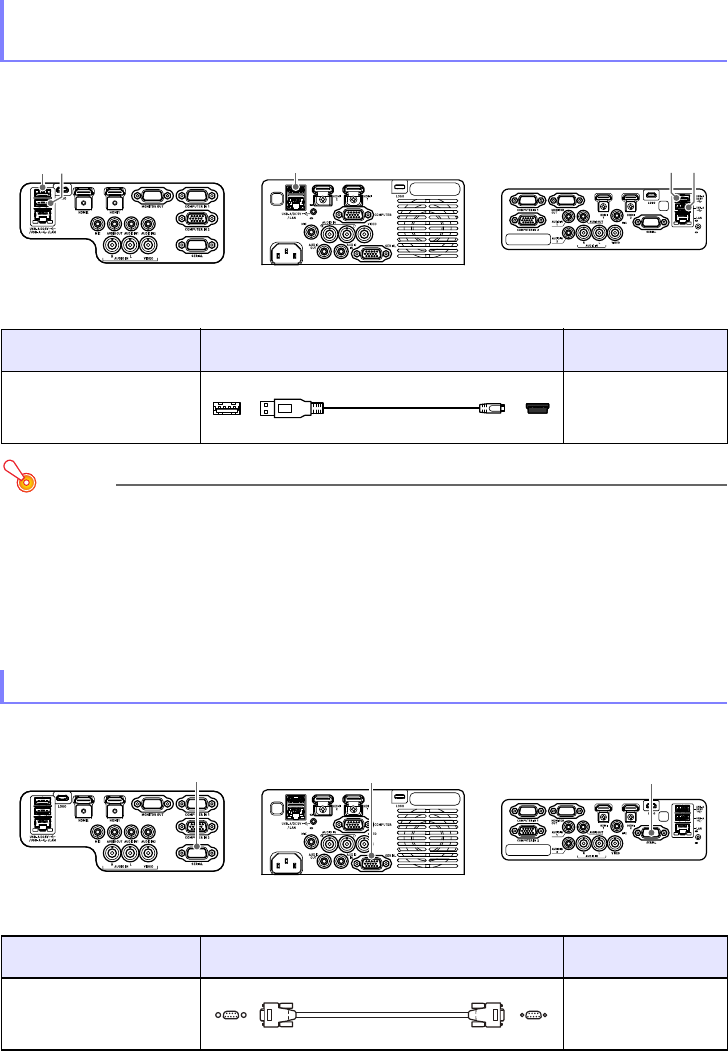

Anschließen eines wissenschaftlichen Taschenrechners (nur
Netzwerk-Modelle)
XJ-UT312WN, XJ-UT352WN XJ-F21XN, XJ-F211WN XJ-S400UN, XJ-S400WN
Projektor-Anschluss Anschlusskabel
Taschenrechner-
Anschluss
USB-A/DC 5V
oder
USB-A
USB-Port
SERIAL-Anschluss (Projektorsteuerung mit Befehlen)
Serie XJ-UT Serie XJ-F Serie XJ-S
Projektor-Anschluss Anschlusskabel
Anschluss des
anderen Geräts
SERIAL RS-232C-Anschluss
USB-Kabel
USB Typ A Typ B mini
SERIAL-Anschluss
SERIAL-Anschluss
SERIAL-Anschluss
Serielles Kabel (gekreuzt)
D-Sub 9-Pin
