33
Komponentenvideo-Verbindung
Die Komponentenvideo-Ausgangsbuchsen des Videogeräts bilden eine Dreiergruppe: Y, Cb, Cr oder
Y, Pb, Pr. Schließen Sie die Komponentenvideo-Kabel so an, dass die Farben seiner Stecker mit den
Farben am Anschluss übereinstimmen (grün für Y, blau für Cb oder Pb, rot für Cr oder Pr). Wenn Sie
das Audiosignal des Videogeräts über die Lautsprecher des Projektors wiedergeben möchten, ist
auch ein Audiokabel anzuschließen.
FBAS-Verbindung (Composite)
Die FBAS-Ausgangsbuchsen des Videogeräts bilden eine Dreiergruppe: Video (gelb) und Audio (weiß
und rot). Verbinden Sie sie über ein Audio/Video-Cinchkabel mit den gleichfarbigen Buchsen des
Projektors.
Hinweis
Die Verknüpfung von Bildausgang und Audioausgang kann wie erforderlich geändert werden.
Die in der Tabelle gezeigten Kombinationen sind Anfangsvorgaben. Nähere Einzelheiten siehe
„Beziehungen zwischen Bildeingabe und Audioeingabe“ (Seite 45).

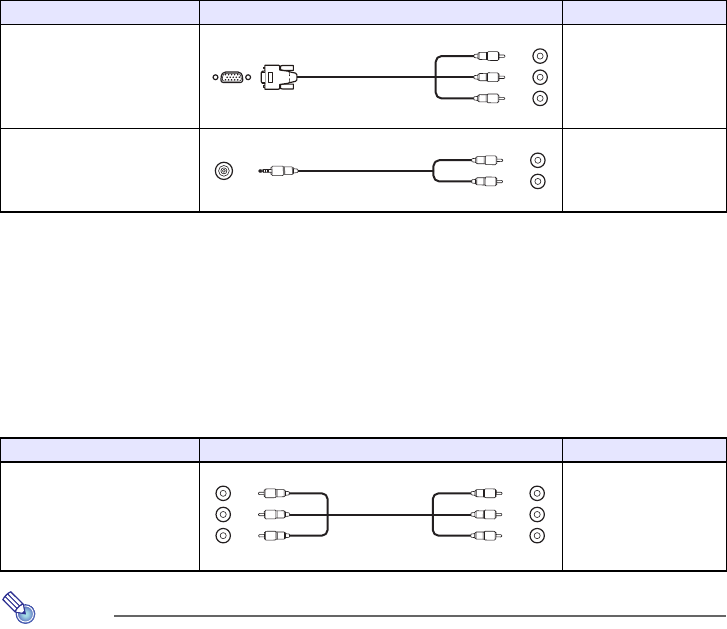

Projektor-Anschluss Anschlusskabel Videogerät-Anschluss
COMPUTER IN 1*
2
oder
COMPUTER IN 2
Komponentenvideo-
Ausgang
AUDIO IN 1*
3
oder
AUDIO IN 2
AUDIO-Ausgang
*2 Die Serie XJ-F und die Modelle XJ-S400U und XJ-S400W besitzen nur einen COMPUTER IN-
Anschluss.
*3 Die Serie XJ-F und die Modelle XJ-S400U und XJ-S400W besitzen nur einen AUDIO IN-
Anschluss.
Projektor-Anschluss Anschlusskabel Videogerät-Anschluss
VIDEO,
AUDIO IN R/L
Composite Video Out/
Audio Out-Buchsen
Komponentenvideo-Kabel
15-Pin Mini-D-Sub
Audiokabel
Stereo-Minibuchse
Audio/Video-Cinchkabel
Cinchbuchsen
