32

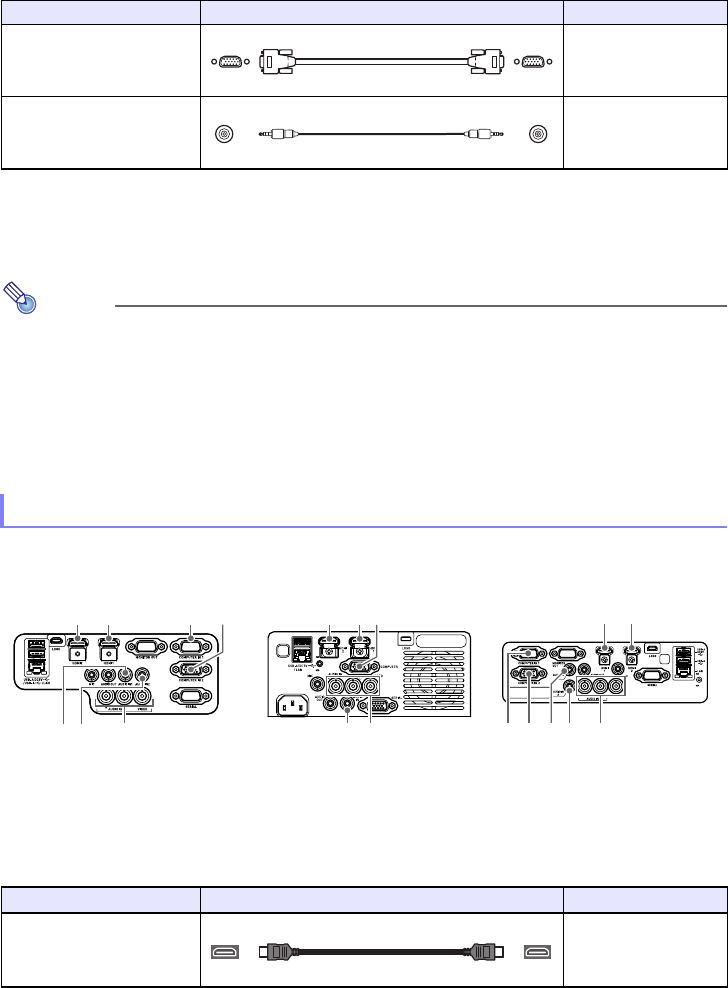

Analoge RGB-Verbindung
Bei diesem Anschlusstyp überträgt das RGB-Kabel nur das Bildsignal vom Computer. Wenn Sie auch
das Audiosignal vom Computer übertragen möchten, ist dazu ein Audiokabel anzuschließen.
Hinweis
Die Serie XJ-UT und die Modelle XJ-S400UN und XJ-S400WN besitzen einen
MONITOR
OUT-Anschluss, über den ein Signal, das über Anschluss
COMPUTER IN 1 oder
COMPUTER IN 2 empfangen wurde, direkt an ein externes Display ausgegeben werden
kann. Nähere Einzelheiten siehe „Nutzen des MONITOR OUT-Anschlusses (Serie XJ-UT, XJ-
S400UN, XJ-S400WN)“ (Seite 78).
Die Verknüpfung von Bildausgang und Audioausgang kann wie erforderlich geändert werden.
Die in der Tabelle gezeigten Kombinationen sind Anfangsvorgaben. Nähere Einzelheiten siehe
„Beziehungen zwischen Bildeingabe und Audioeingabe“ (Seite 45).
Belegen Sie bei diesem Anschlusstyp den HDMI-, Komponentenvideo- oder FBAS-Anschluss des
Videogeräts.
HDMI-Verbindung
Bei diesem Anschlusstyp werden Video- und Audiosignal vom Videogerät simultan über ein einziges
Kabel übertragen.
Projektor-Anschluss Anschlusskabel Computeranschluss
COMPUTER IN 1*
2
oder
COMPUTER IN 2
Analoger RGB-Ausgang
(VGA)
AUDIO IN 1*
3
oder
AUDIO IN 2
Kopfhörer- oder andere
Audio-
Ausgangsbuchse.
*2 Die Serie XJ-F und die Modelle XJ-S400U und XJ-S400W besitzen nur einen COMPUTER IN-
Anschluss.
*3 Die Serie XJ-F und die Modelle XJ-S400U und XJ-S400W besitzen nur einen AUDIO IN-
Anschluss.
Anschließen eines Videogerätes
Serie XJ-UT Serie XJ-F Serie XJ-S
Projektor-Anschluss Anschlusskabel Videogerät-Anschluss
HDMI 2
oder
HDMI 1*
1
HDMI Out-Anschluss
*1 Das Modell XJ-UT312WN besitzt nur einen HDMI-Anschluss.
RGB-Kabel (D-Sub 15-Pin-Kabel)
15-Pin Mini-D-Sub
Audiokabel
Stereo-Minibuchse
HDMI-Kabel
HDMI Typ A
