31
Bevor Sie mit der Projektion beginnen, sind zunächst ein Computer, Videogerät und/oder andere
Geräte an den Projektor anzuschließen. Stellen Sie beim Wählen eines Kabels bitte sicher, dass die
Stecker des Kabels für die Ausführung der Anschlüsse am Projektor und den anzuschließenden
Geräten geeignet sind.
Nehmen Sie den Anschluss an den HDMI-Anschluss oder analogen RGB-Anschluss (VGA-Anschluss)
des Computers vor.
HDMI-Verbindung
Bei diesem Anschlusstyp werden das Videosignal und das Audiosignal von einem Computer simultan
über ein einziges Kabel übertragen.
Verbinden mit einem anderen Gerät

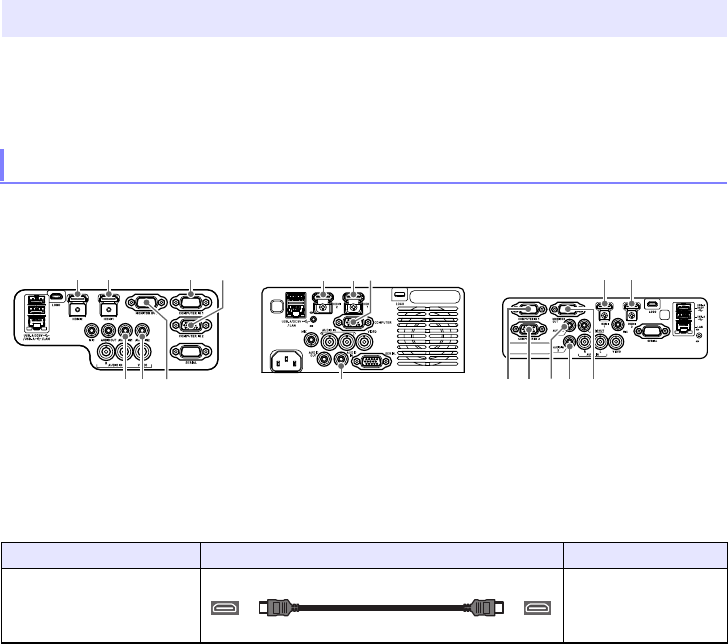

Anschließen eines Computers
Serie XJ-UT Serie XJ-F Serie XJ-S
Projektor-Anschluss Anschlusskabel Computeranschluss
HDMI 2
oder
HDMI 1*
1
HDMI Out-Anschluss
*1 Das Modell XJ-UT312WN besitzt nur einen HDMI-Anschluss.
HDMI-Kabel
HDMI Typ A
