27

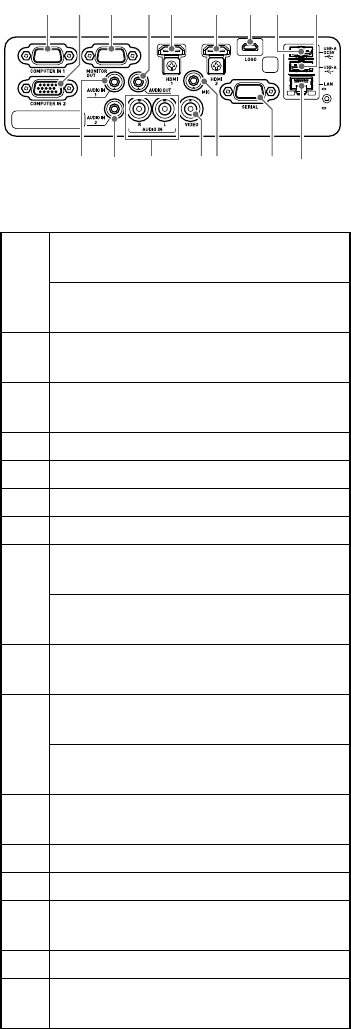

Serie XJ-S
(3 (4(5 (6 (7
(1 (2
COMPUTER IN 1-Anschluss
(XJ-S400UN / XJ-S400WN)
COMPUTER IN-Anschluss
(XJ-S400U / XJ-S400W)
COMPUTER IN 2-Anschluss
(XJ-S400UN / XJ-S400WN)
MONITOR OUT-Anschluss
(XJ-S400UN / XJ-S400WN)
AUDIO OUT-Anschluss
HDMI 1-Anschluss
HDMI 2-Anschluss
LOGO-Anschluss
USB-A/DC 5V-Port
(XJ-S400UN / XJ-S400WN)
DC 5V-Port
(XJ-S400U / XJ-S400W)
USB-A-Port
(XJ-S400UN / XJ-S400WN)
AUDIO IN 1-Anschluss
(XJ-S400UN / XJ-S400WN)
AUDIO IN-Anschluss
(XJ-S400U / XJ-S400W)
AUDIO IN 2-Anschluss
(XJ-S400UN / XJ-S400WN)
AUDIO IN R/L-Anschlüsse
VIDEO-Anschluss
MIC-Anschluss
(XJ-S400UN / XJ-S400WN)
SERIAL-Anschluss
LAN-Anschluss
(XJ-S400UN / XJ-S400WN)
