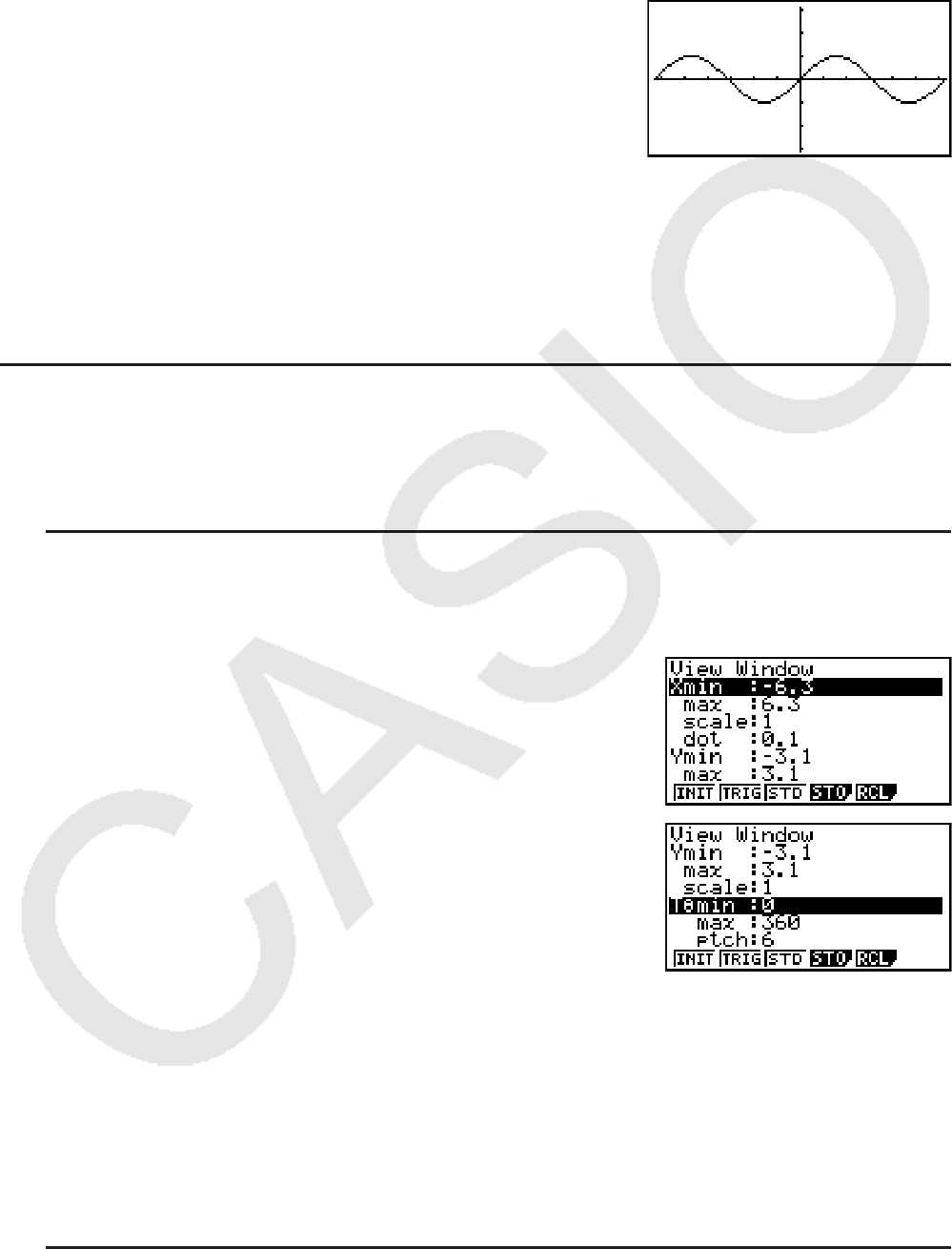

Voorbeeld 2 Het in grafiek brengen van een trigonometrische functie met radialen
wanneer de hoekeenheidsinstelling zestigdelige graden is (hoekeenheid
= Deg)
Y1=sin
x
r
1 m GRAPH
2 svK6(g)5(ANGL)2(r)w
3 6(DRAW)
2. Controleren wat op een grafisch scherm wordt
weergegeven
k Instellen van het weergavevenster (V-Window)
Gebruik het scherm met het weergavemenu om het bereik van de x - en y -assen te definiëren
en om de schaal op elke as te regelen. U moet steeds de gewenste parameters voor het
weergavevenster instellen voordat u een grafiek laat tekenen.
u Het weergavevenster (V-Window) instellen
1. Kies in het hoofdmenu de modus GRAPH .
2. Druk op !3(V-WIN) om het scherm met het weergavemenu op te roepen.
Voorschrift in cartesische coördinaten
Xmin/Xmax … Minimale/Maximale
x-waarde
Xscale … Schaal op de
x-as
Xdot … Waarde die overeenkomt met één punt op de
x-as
Ymin/Ymax … Minimale/Maximale
y-waarde
Yscale … Schaal de op
y-as
Voorschrift in poolcoördinaten
T
θ min/T θ max ... Minimum/Maximum T, θ waarden
T
θ ptch ... T, θ toename
3. Druk op c om de gewenste parameter aan te klikken, en voer voor elke parameter een
(nieuwe) waarde in. Druk na elke invoer op w.
• { INIT } / { TRIG } / { STD } … {initiële orthonormale}/{trigonometrische}/{standaard}
vensterinstelling
• { STO } / { RCL } … {opslaan}/{oproepen} van een vensterinstelling
Als de gewenste parameters zijn ingesteld, drukt u op J of !J(QUIT) om het scherm
met het weergavemenu te sluiten.
u Waarop u moet letten bij het instellen van het weergavevenster (V-Window)
• Als u 0 invoert voor de stapwaarde van T θ , verschijnt een foutmelding.
