16-4

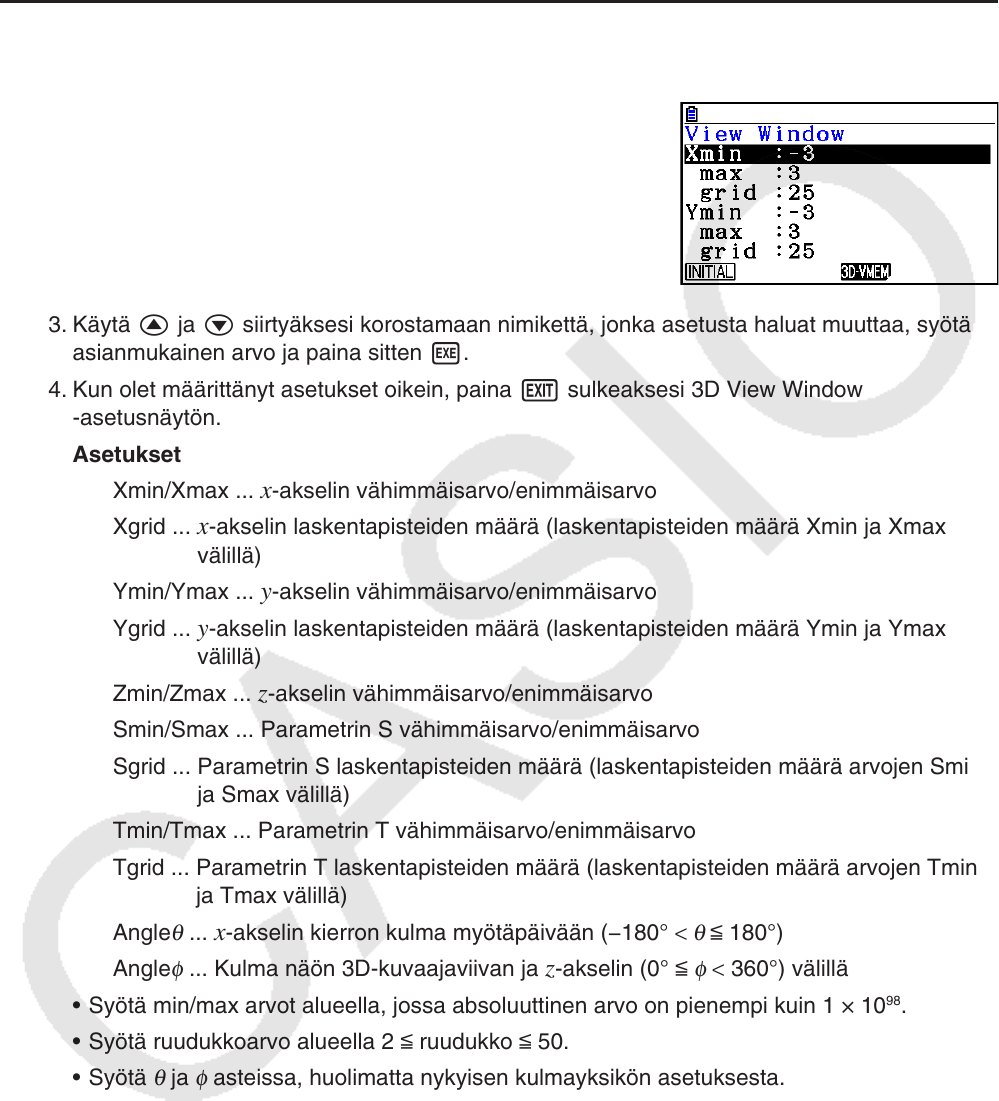

2. 3D View Window
3D View Window on määritysten asettamista varten, jotka ovat osa 3D Graph -moodia.
k 3D View Window -asetusten määritys
1. Siirry päävalikosta 3D Graph -moodiin.
2. Paina !3(V-WIN) tuodaksesi näkyviin 3D View
Window -asetusnäytön.
3. Käytä f ja c siirtyäksesi korostamaan nimikettä, jonka asetusta haluat muuttaa, syötä
asianmukainen arvo ja paina sitten w.
4. Kun olet määrittänyt asetukset oikein, paina J sulkeaksesi 3D View Window
-asetusnäytön.
Asetukset
Xmin/Xmax ...
x-akselin vähimmäisarvo/enimmäisarvo
Xgrid ...
x-akselin laskentapisteiden määrä (laskentapisteiden määrä Xmin ja Xmax
välillä)
Ymin/Ymax ...
y-akselin vähimmäisarvo/enimmäisarvo
Ygrid ...
y-akselin laskentapisteiden määrä (laskentapisteiden määrä Ymin ja Ymax
välillä)
Zmin/Zmax ...
z-akselin vähimmäisarvo/enimmäisarvo
Smin/Smax ... Parametrin S vähimmäisarvo/enimmäisarvo
Sgrid ... Parametrin S laskentapisteiden määrä (laskentapisteiden määrä arvojen Smin
ja Smax välillä)
Tmin/Tmax ... Parametrin T vähimmäisarvo/enimmäisarvo
Tgrid ... Parametrin T laskentapisteiden määrä (laskentapisteiden määrä arvojen Tmin
ja Tmax välillä)
Angle
θ
... x-akselin kierron kulma myötäpäivään (−180° <
θ
< 180°)
Angle
φ
... Kulma näön 3D-kuvaajaviivan ja z-akselin (0° <
φ
< 360°) välillä
• Syötä min/max arvot alueella, jossa absoluuttinen arvo on pienempi kuin
1 × 10
98
.
• Syötä ruudukkoarvo alueella 2 < ruudukko < 50.
• Syötä
θ
ja
φ
asteissa, huolimatta nykyisen kulmayksikön asetuksesta.
• Mitä suuremmat ovat Xgrid ja Ygrid arvot, sitä yksityiskohtaisempi kaavio. Huomioi myös
kuitenkin, että suuremmat arvot vaativat enemmän laskentaa, joka tarkoittaa että grafiikan
muodostaminen vie enemmän aikaa.
