15-13

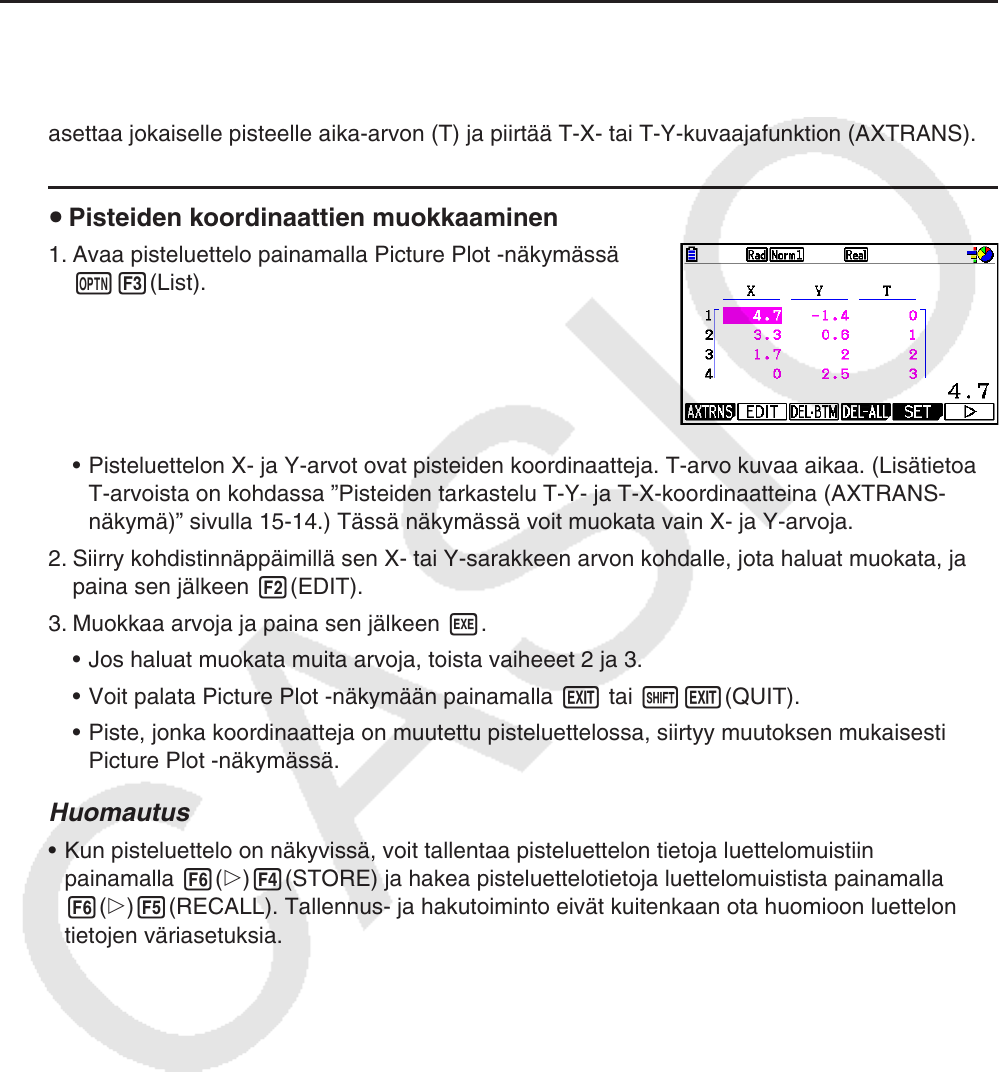

4. Pisteluettelon käyttäminen
Picture Plot -näkymän jokaisella pisteellä on koordinaatit. Pisteluettelossa voit tarkastella ja
muokata pisteiden koordinaatteja.
k Pisteiden koordinaattien tarkasteleminen (Plot List)
Tässä osiossa neuvotaan, miten voit tarkastella luetteloa pisteiden koordinaateista (X, Y)
ja muokata luettelon avulla arvoja, poistaa pistetietoja ja vaihtaa pisteiden värin. Voit myös
asettaa jokaiselle pisteelle aika-arvon (T) ja piirtää T-X- tai T-Y-kuvaajafunktion (AXTRANS).
u Pisteiden koordinaattien muokkaaminen
1. Avaa pisteluettelo painamalla Picture Plot -näkymässä
K3(List).
• Pisteluettelon X- ja Y-arvot ovat pisteiden koordinaatteja. T-arvo kuvaa aikaa. (Lisätietoa
T-arvoista on kohdassa ”Pisteiden tarkastelu T-Y- ja T-X-koordinaatteina (AXTRANS-
näkymä)” sivulla 15-14.) Tässä näkymässä voit muokata vain X- ja Y-arvoja.
2. Siirry kohdistinnäppäimillä sen X- tai Y-sarakkeen arvon kohdalle, jota haluat muokata, ja
paina sen jälkeen 2(EDIT).
3. Muokkaa arvoja ja paina sen jälkeen w.
• Jos haluat muokata muita arvoja, toista vaiheeet 2 ja 3.
• Voit palata Picture Plot -näkymään painamalla J tai !J(QUIT).
• Piste, jonka koordinaatteja on muutettu pisteluettelossa, siirtyy muutoksen mukaisesti
Picture Plot -näkymässä.
Huomautus
• Kun pisteluettelo on näkyvissä, voit tallentaa pisteluettelon tietoja luettelomuistiin
painamalla 6( g) 4(STORE) ja hakea pisteluettelotietoja luettelomuistista painamalla
6( g) 5(RECALL). Tallennus- ja hakutoiminto eivät kuitenkaan ota huomioon luettelon
tietojen väriasetuksia.
