Luku 15 Picture Plot -toiminto
Huomautus
fx-CG50 AU/fx-CG20 AU -käyttäjät: Asenna Picture Plot -lisäsovellus.

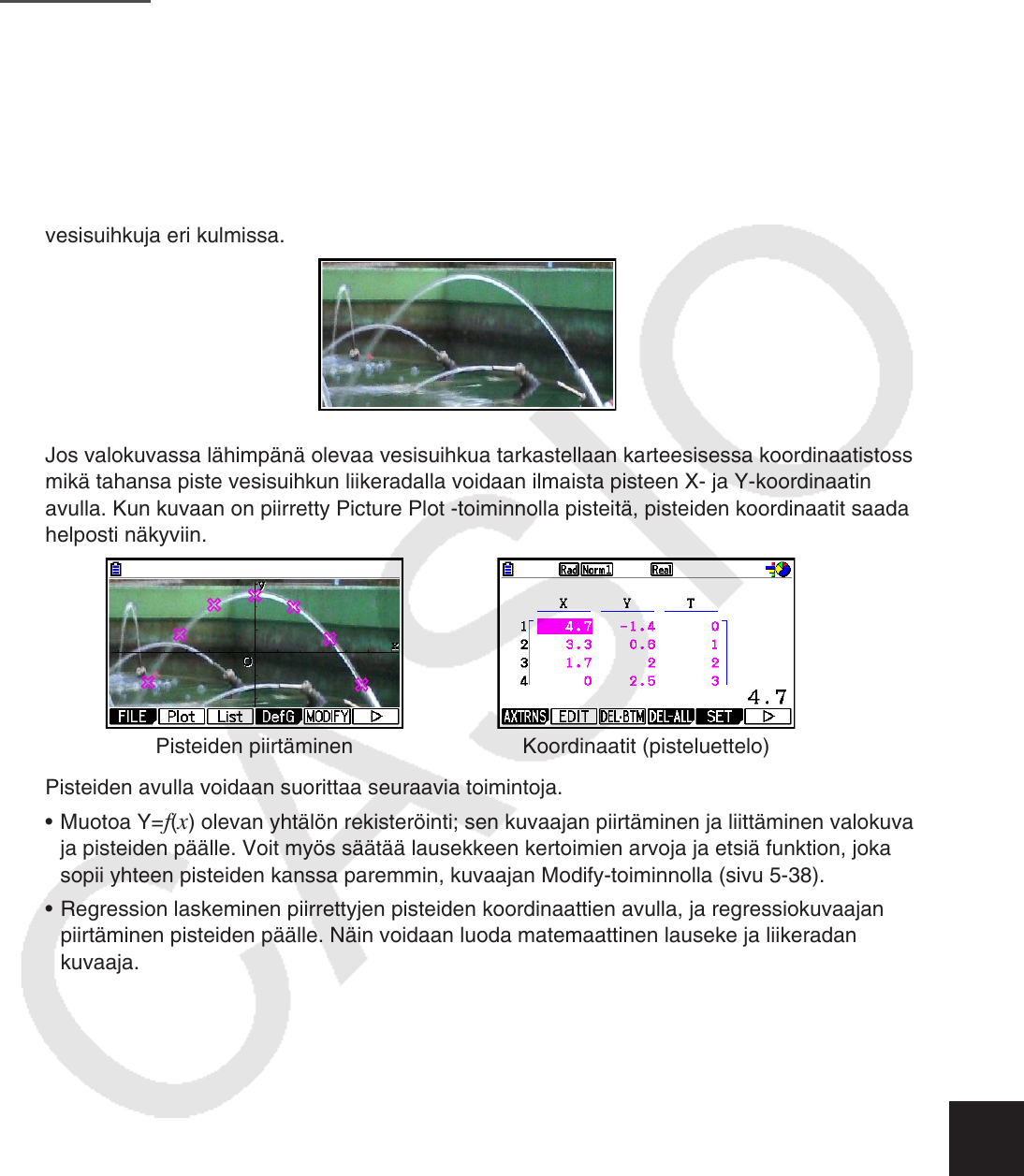

Picture Plot on sovellus, jolla voit piirtää koordinaatteja ilmentäviä pisteitä valokuvaan,
piirrokseen tai muuhun kuvaan ja tehdä erilaisia analyyseja pisteiden koordinaattien avulla.
Esimerkiksi alla olevassa valokuvassa suihkulähteen suuttimet suihkuttavat ohuita
vesisuihkuja eri kulmissa.
Jos valokuvassa lähimpänä olevaa vesisuihkua tarkastellaan karteesisessa koordinaatistossa,
mikä tahansa piste vesisuihkun liikeradalla voidaan ilmaista pisteen X- ja Y-koordinaatin
avulla. Kun kuvaan on piirretty Picture Plot -toiminnolla pisteitä, pisteiden koordinaatit saadaan
helposti näkyviin.
Pisteiden piirtäminen Koordinaatit (pisteluettelo)
Pisteiden avulla voidaan suorittaa seuraavia toimintoja.
• Muotoa Y=
f ( x ) olevan yhtälön rekisteröinti; sen kuvaajan piirtäminen ja liittäminen valokuvan
ja pisteiden päälle. Voit myös säätää lausekkeen kertoimien arvoja ja etsiä funktion, joka
sopii yhteen pisteiden kanssa paremmin, kuvaajan Modify-toiminnolla (sivu 5-38).
• Regression laskeminen piirrettyjen pisteiden koordinaattien avulla, ja regressiokuvaajan
piirtäminen pisteiden päälle. Näin voidaan luoda matemaattinen lauseke ja liikeradan
kuvaaja.
15
