9-28
k Yleisten kuvaajan asetusten näytön toiminnot
Yleisten kuvaajan asetusten näytössä voit määrittää tietoalueen, jonka perusteella kuvaaja
piirretään, sekä valita piirrettävän kuvaajan tyypin.
u Tilastokuvaajan asetusten määrittäminen
1. Syötä tilastolaskutoimituksen tiedot laskentataulukkoon ja valitse solualue, jonka haluat
piirtää.
• Edellinen vaihe ei välttämättä ole tarpeen tässä kohdassa. Voit myös määrittää asetukset
ennen tietojen syöttämistä ja piirrettävän solualueen valitsemista.

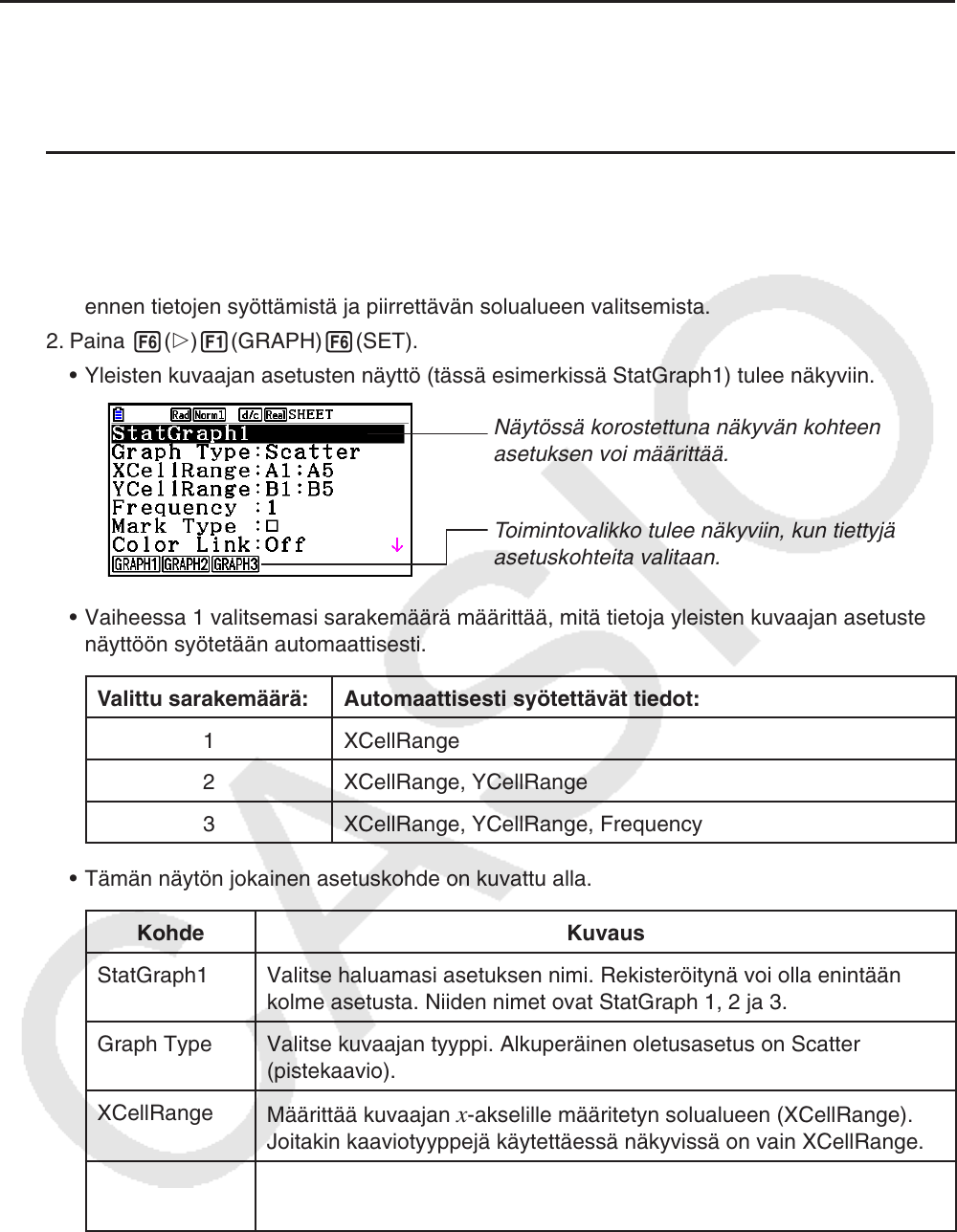

2. Paina 6(g)1(GRAPH)6(SET).
• Yleisten kuvaajan asetusten näyttö (tässä esimerkissä StatGraph1) tulee näkyviin.
Näytössä korostettuna näkyvän kohteen
asetuksen voi määrittää.
Toimintovalikko tulee näkyviin, kun tiettyjä
asetuskohteita valitaan.
• Vaiheessa 1 valitsemasi sarakemäärä määrittää, mitä tietoja yleisten kuvaajan asetusten
näyttöön syötetään automaattisesti.
Valittu sarakemäärä: Automaattisesti syötettävät tiedot:
1 XCellRange
2 XCellRange, YCellRange
3 XCellRange, YCellRange, Frequency
• Tämän näytön jokainen asetuskohde on kuvattu alla.
Kohde Kuvaus
StatGraph1 Valitse haluamasi asetuksen nimi. Rekisteröitynä voi olla enintään
kolme asetusta. Niiden nimet ovat StatGraph 1, 2 ja 3.
Graph Type Valitse kuvaajan tyyppi. Alkuperäinen oletusasetus on Scatter
(pistekaavio).
XCellRange
Määrittää kuvaajan
x-akselille määritetyn solualueen (XCellRange).
Joitakin kaaviotyyppejä käytettäessä näkyvissä on vain XCellRange.
YCellRange
Määrittää kuvaajan
y-akselille määritetyn solualueen (YCellRange).
Joitakin kaaviotyyppejä käytettäessä YCellRange ei ole näkyvissä.
