8-37
Kun Graph Type -asetuksena on ”MedBox”:
• Outliers On/Off -asetus
• Laatikon väriasetus (yksi seitsemästä väristä*)
• Whisker-väriasetus (yksi seitsemästä väristä*)
• Outliers-väriasetus (yksi seitsemästä väristä*)
• Laatikon sisäosan väriasetus (yksi seitsemästä väristä* tai ColorAuto)
• Laatikon sisäosan maalausasetus (ColorNormal, ColorLighter)

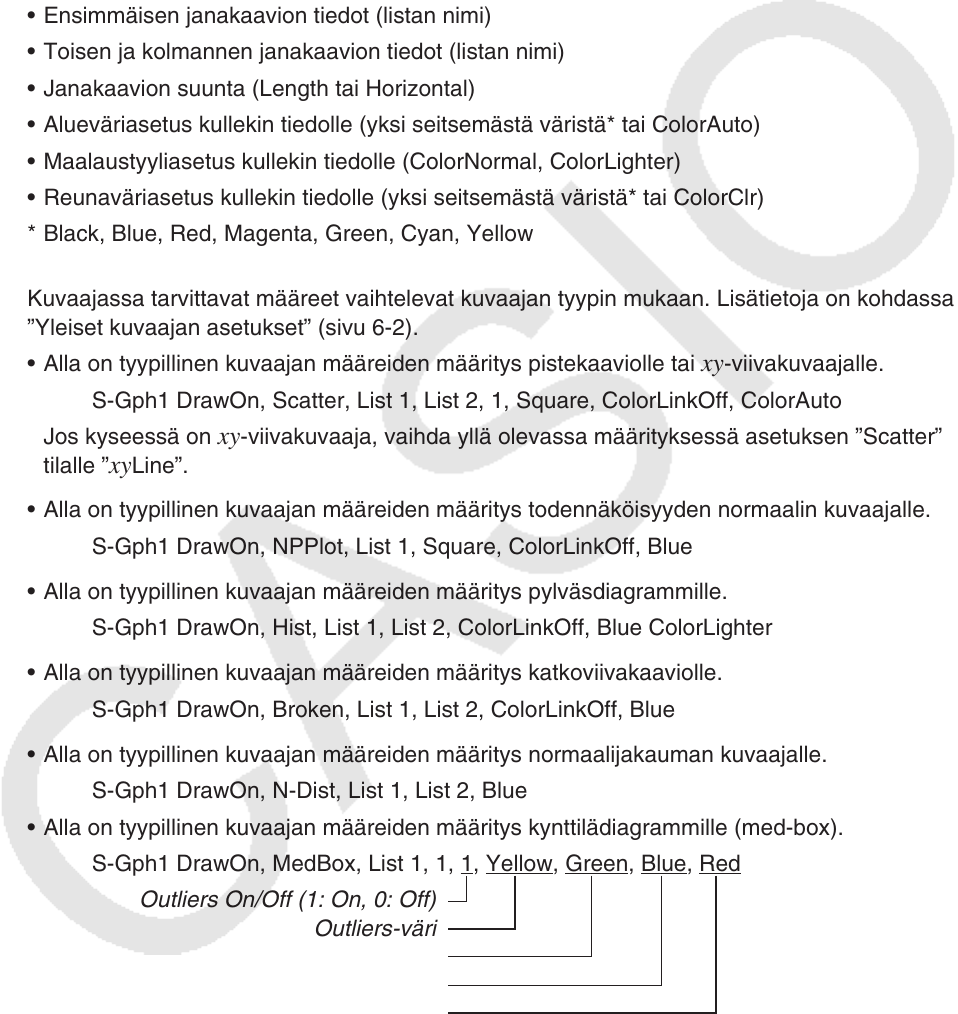

Kun Graph Type -asetuksena on ”Bar”:
• Ensimmäisen janakaavion tiedot (listan nimi)
• Toisen ja kolmannen janakaavion tiedot (listan nimi)
• Janakaavion suunta (Length tai Horizontal)
• Alueväriasetus kullekin tiedolle (yksi seitsemästä väristä* tai ColorAuto)
• Maalaustyyliasetus kullekin tiedolle (ColorNormal, ColorLighter)
• Reunaväriasetus kullekin tiedolle (yksi seitsemästä väristä* tai ColorClr)
* Black, Blue, Red, Magenta, Green, Cyan, Yellow
Kuvaajassa tarvittavat määreet vaihtelevat kuvaajan tyypin mukaan. Lisätietoja on kohdassa
”Yleiset kuvaajan asetukset” (sivu 6-2).
• Alla on tyypillinen kuvaajan määreiden määritys pistekaaviolle tai
xy-viivakuvaajalle.
S-Gph1 DrawOn, Scatter, List 1, List 2, 1, Square, ColorLinkOff, ColorAuto
Jos kyseessä on
xy-viivakuvaaja, vaihda yllä olevassa määrityksessä asetuksen ”Scatter”
tilalle ”xyLine”.
• Alla on tyypillinen kuvaajan määreiden määritys todennäköisyyden normaalin kuvaajalle.
S-Gph1 DrawOn, NPPlot, List 1, Square, ColorLinkOff, Blue
• Alla on tyypillinen kuvaajan määreiden määritys pylväsdiagrammille.
S-Gph1 DrawOn, Hist, List 1, List 2, ColorLinkOff, Blue ColorLighter
• Alla on tyypillinen kuvaajan määreiden määritys katkoviivakaaviolle.
S-Gph1 DrawOn, Broken, List 1, List 2, ColorLinkOff, Blue
• Alla on tyypillinen kuvaajan määreiden määritys normaalijakauman kuvaajalle.
S-Gph1 DrawOn, N-Dist, List 1, List 2, Blue
• Alla on tyypillinen kuvaajan määreiden määritys kynttilädiagrammille (med-box).
S-Gph1 DrawOn, MedBox, List 1, 1, 1, Yellow, Green, Blue, Red
Outliers On/Off (1: On, 0: Off)
Outliers-väri
Laatikon väri
Whisker-väri
Laatikon sisäpuolen väri
