8-34
k Taustakuvan käyttäminen ohjelmassa
Voit muuttaa ”Background”-asetusta ohjelman Setup-asetusnäytössä.
• Syntaksi, kun taustakuva näytetään
BG-Pict <kuvan alue> [,a] ... alue: 1–20
BG-Pict "kansion nimi\tiedoston nimi" [,a]
Kun ”a” lisätään loppuun, V-Window-arvot (jotka tallennetaan kuvatietojen kanssa) ladataan,
kun taustakuva näytetään.
• Syntaksi, kun taustakuvaa ei näytetä (tai kun se piilotetaan)
BG-None

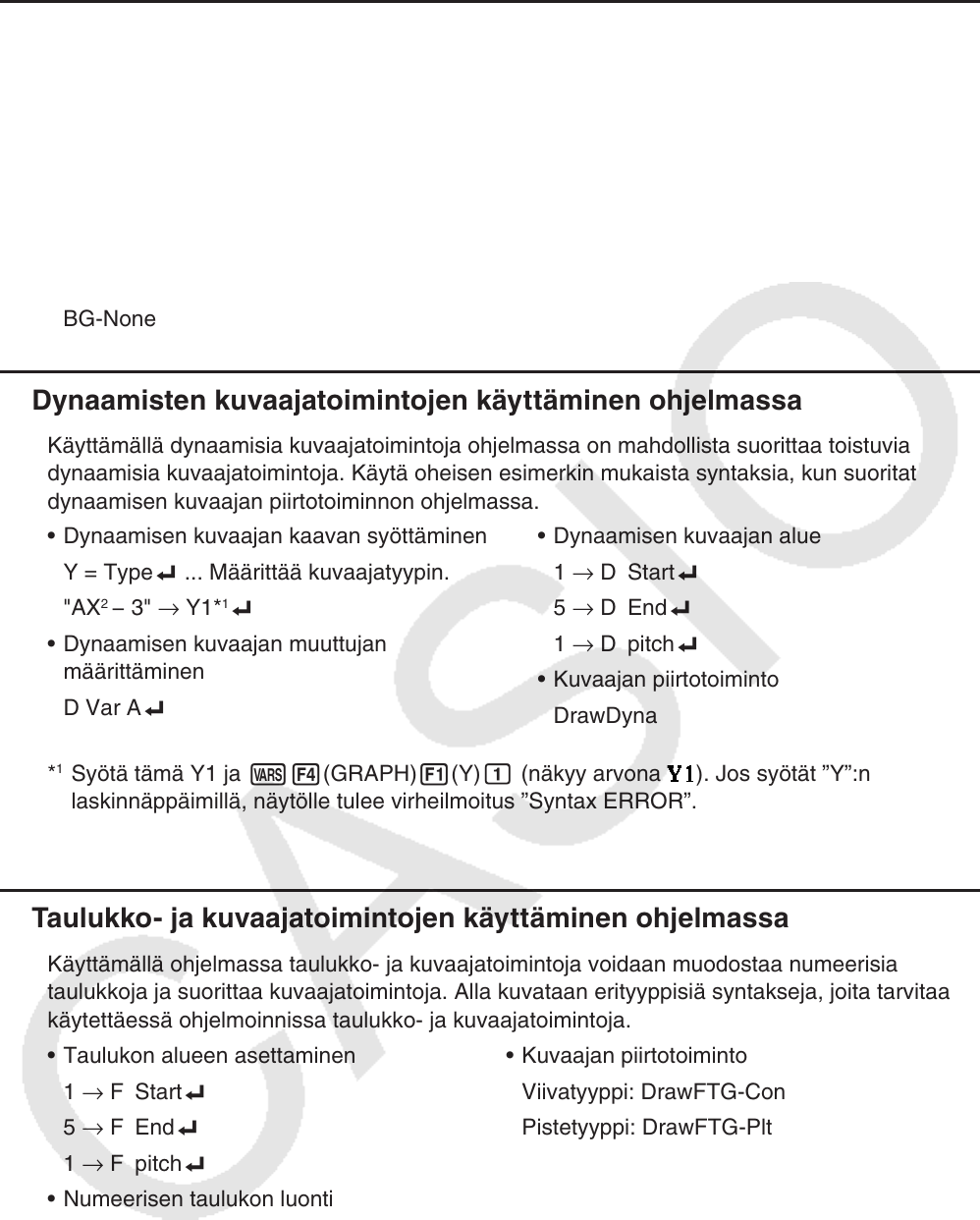

k Dynaamisten kuvaajatoimintojen käyttäminen ohjelmassa
Käyttämällä dynaamisia kuvaajatoimintoja ohjelmassa on mahdollista suorittaa toistuvia
dynaamisia kuvaajatoimintoja. Käytä oheisen esimerkin mukaista syntaksia, kun suoritat
dynaamisen kuvaajan piirtotoiminnon ohjelmassa.
• Dynaamisen kuvaajan kaavan syöttäminen
Y = Type_ ... Määrittää kuvaajatyypin.
"AX
2
− 3" → Y1*
1
_
• Dynaamisen kuvaajan muuttujan
määrittäminen
D Var A_
• Dynaamisen kuvaajan alue
1 → D Start_
5 → D End_
1 → D pitch_
• Kuvaajan piirtotoiminto
DrawDyna
*
1
Syötä tämä Y1 ja J4(GRAPH)1(Y)b (näkyy arvona ). Jos syötät ”Y”:n
laskinnäppäimillä, näytölle tulee virheilmoitus ”Syntax ERROR”.
k Taulukko- ja kuvaajatoimintojen käyttäminen ohjelmassa
Käyttämällä ohjelmassa taulukko- ja kuvaajatoimintoja voidaan muodostaa numeerisia
taulukkoja ja suorittaa kuvaajatoimintoja. Alla kuvataan erityyppisiä syntakseja, joita tarvitaan
käytettäessä ohjelmoinnissa taulukko- ja kuvaajatoimintoja.
• Taulukon alueen asettaminen • Kuvaajan piirtotoiminto
1 → F Start_ Viivatyyppi: DrawFTG-Con
5 → F End_ Pistetyyppi: DrawFTG-Plt
1 → F pitch_
• Numeerisen taulukon luonti
DispF-Tbl
• Numerotaulukon ja kuvaajan luomisen asetukset
VarList <listan numero> ... Numerotaulukon/kuvaajan luominen määritettyä luetteloa käyttäen
(numero: 1–26).
VarRange ... Numerotaulukon/kuvaajan luominen taulukon aluetta käyttäen.
