6-2
k Yleiset kuvaajan asetukset [GRAPH]-[SET]
Tässä osiossa kerrotaan, kuinka yleisten kuvaajan asetusten avulla määritetään seuraavat
asetukset kullekin kuvaajalle (GRAPH1, GRAPH2, GRAPH3).
• Graph Type
Kaikkien kuvaajien tyypin alkuperäinen asetus on pistekuvaaja. Voit valita jokaiselle kuvaajalle
yhden useista tilastokuvaajatyypeistä.
• XList, YList

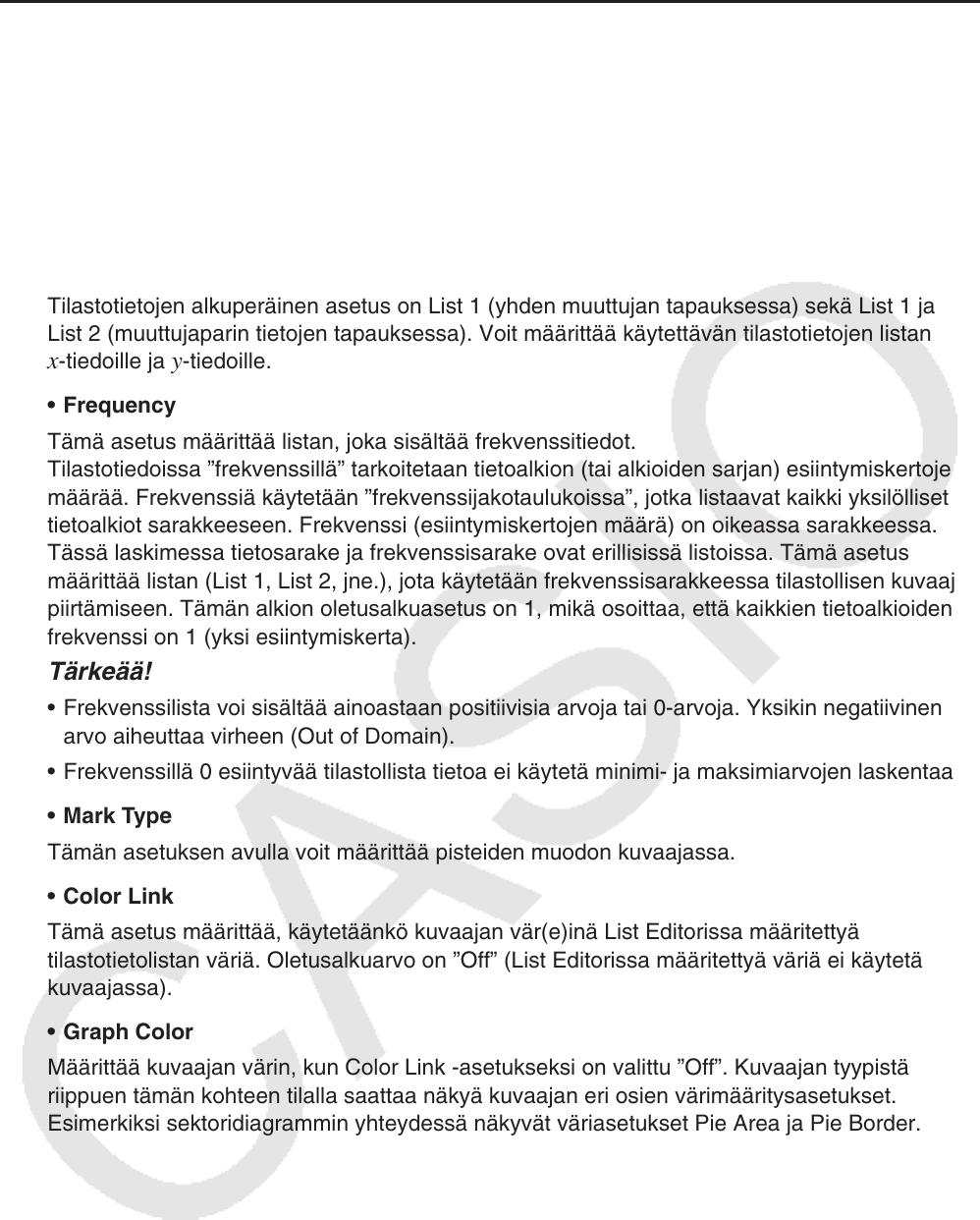

Tilastotietojen alkuperäinen asetus on List 1 (yhden muuttujan tapauksessa) sekä List 1 ja
List 2 (muuttujaparin tietojen tapauksessa). Voit määrittää käytettävän tilastotietojen listan
x -tiedoille ja y -tiedoille.
• Frequency
Tämä asetus määrittää listan, joka sisältää frekvenssitiedot.
Tilastotiedoissa ”frekvenssillä” tarkoitetaan tietoalkion (tai alkioiden sarjan) esiintymiskertojen
määrää. Frekvenssiä käytetään ”frekvenssijakotaulukoissa”, jotka listaavat kaikki yksilölliset
tietoalkiot sarakkeeseen. Frekvenssi (esiintymiskertojen määrä) on oikeassa sarakkeessa.
Tässä laskimessa tietosarake ja frekvenssisarake ovat erillisissä listoissa. Tämä asetus
määrittää listan (List 1, List 2, jne.), jota käytetään frekvenssisarakkeessa tilastollisen kuvaajan
piirtämiseen. Tämän alkion oletusalkuasetus on 1, mikä osoittaa, että kaikkien tietoalkioiden
frekvenssi on 1 (yksi esiintymiskerta).
Tärkeää!
• Frekvenssilista voi sisältää ainoastaan positiivisia arvoja tai 0-arvoja. Yksikin negatiivinen
arvo aiheuttaa virheen (Out of Domain).
• Frekvenssillä 0 esiintyvää tilastollista tietoa ei käytetä minimi- ja maksimiarvojen laskentaan.
• Mark Type
Tämän asetuksen avulla voit määrittää pisteiden muodon kuvaajassa.
• Color Link
Tämä asetus määrittää, käytetäänkö kuvaajan vär(e)inä List Editorissa määritettyä
tilastotietolistan väriä. Oletusalkuarvo on ”Off” (List Editorissa määritettyä väriä ei käytetä
kuvaajassa).
• Graph Color
Määrittää kuvaajan värin, kun Color Link -asetukseksi on valittu ”Off”. Kuvaajan tyypistä
riippuen tämän kohteen tilalla saattaa näkyä kuvaajan eri osien värimääritysasetukset.
Esimerkiksi sektoridiagrammin yhteydessä näkyvät väriasetukset Pie Area ja Pie Border.
