5-52

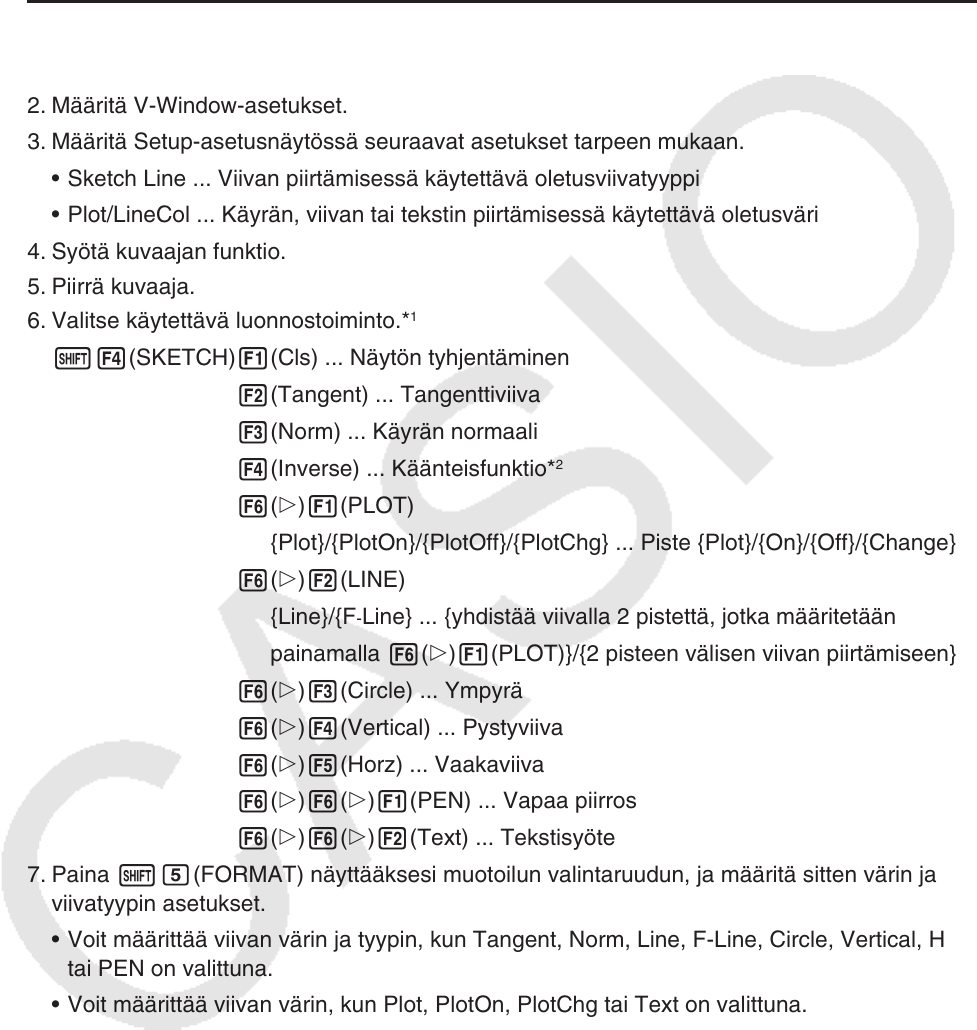

12. Pisteiden, viivojen ja tekstin piirtäminen
kuvaajanäyttöön (Sketch)
Luonnostoiminnon avulla voit piirtää kuvaajien sisään pisteitä ja viivoja. Voit käyttää
luonnostoiminnossa viittä eri viivatyyppiä ja seitsemää eri väriä.
u Pisteiden, viivojen ja tekstin piirtäminen kuvaajanäyttöön
1. Siirry päävalikosta Graph -moodiin.
2. Määritä V-Window-asetukset.
3. Määritä Setup-asetusnäytössä seuraavat asetukset tarpeen mukaan.
• Sketch Line ... Viivan piirtämisessä käytettävä oletusviivatyyppi
• Plot/LineCol ... Käyrän, viivan tai tekstin piirtämisessä käytettävä oletusväri
4. Syötä kuvaajan funktio.
5. Piirrä kuvaaja.
6. Valitse käytettävä luonnostoiminto.*
1
!4(SKETCH) 1(Cls) ... Näytön tyhjentäminen
2(Tangent) ... Tangenttiviiva
3(Norm) ... Käyrän normaali
4(Inverse) ... Käänteisfunktio*
2
6( g) 1(PLOT)
{Plot}/{PlotOn}/{PlotOff}/{PlotChg} ... Piste {Plot}/{On}/{Off}/{Change}
6( g) 2(LINE)
{Line}/{F
- Line} ... {yhdistää viivalla 2 pistettä, jotka määritetään
painamalla 6( g) 1(PLOT)}/{2 pisteen välisen viivan piirtämiseen}
6( g) 3(Circle) ... Ympyrä
6( g) 4(Vertical) ... Pystyviiva
6( g) 5(Horz) ... Vaakaviiva
6( g) 6( g) 1(PEN) ... Vapaa piirros
6( g) 6( g) 2(Text) ... Tekstisyöte
7. Paina !f(FORMAT) näyttääksesi muotoilun valintaruudun, ja määritä sitten värin ja
viivatyypin asetukset.
• Voit määrittää viivan värin ja tyypin, kun Tangent, Norm, Line, F-Line, Circle, Vertical, Horz
tai PEN on valittuna.
• Voit määrittää viivan värin, kun Plot, PlotOn, PlotChg tai Text on valittuna.
• Sulje muotoilun valintaruutu painamalla J-näppäintä.
