5-25

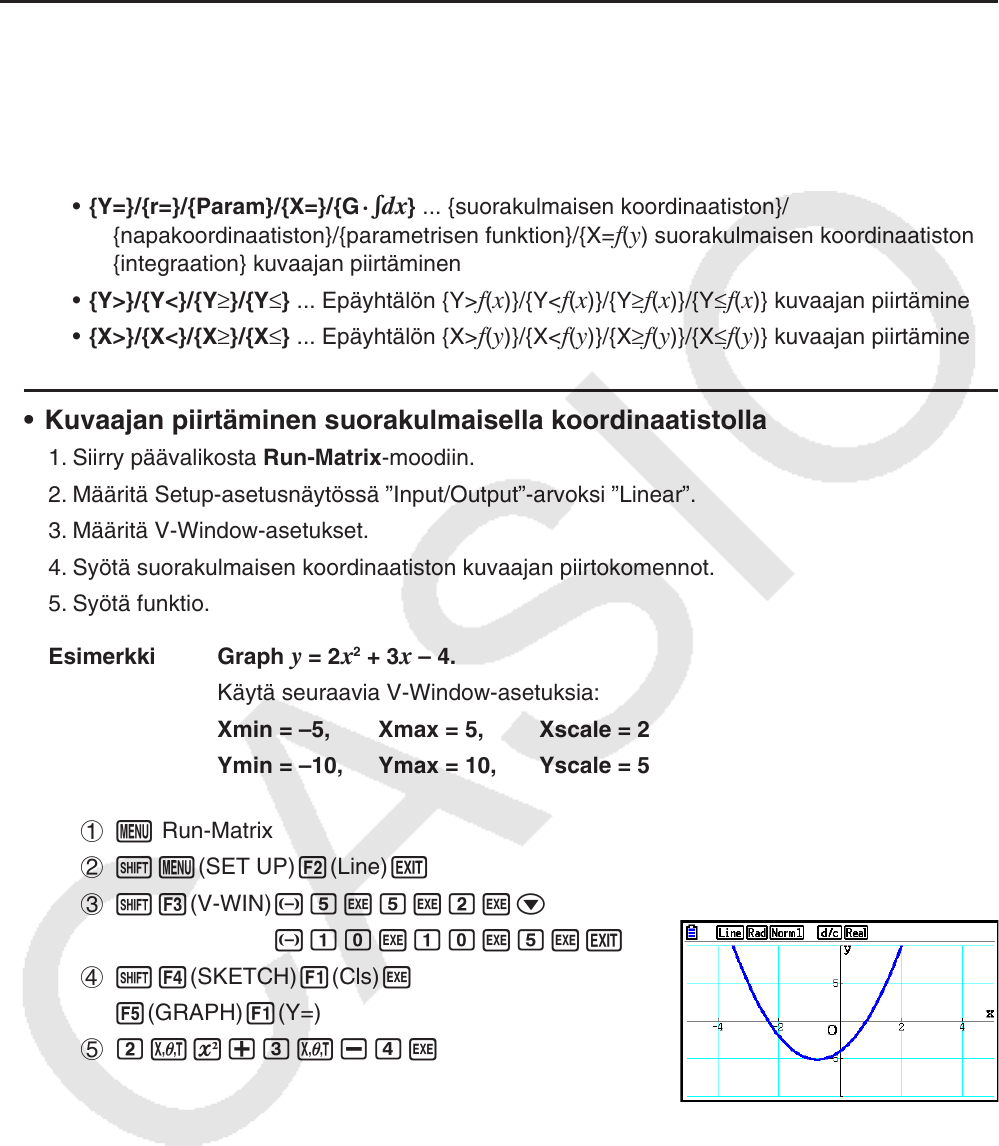

6. Kuvaajien piirtäminen manuaalisesti
k Kuvaajien piirtäminen Run-Matrix-moodissa
Kun lineaarinen syöttö/tulostus-moodi on valittu, komennot kuvaajan piirtämistä varten
voidaan syöttää suoraan Run-Matrix-moodissa.
Voit valita funktiotyypin kuvaajan piirtämistä varten painamalla !4(SKETCH)5(GRAPH)
ja valitsemalla yhden alla esitetyistä funktiotyypeistä.
• {Y=}/{r=}/{Param}/{X=}/{G ·
dx} ... {suorakulmaisen koordinaatiston}/
{napakoordinaatiston}/{parametrisen funktion}/{X=f(y) suorakulmaisen koordinaatiston}/
{integraation} kuvaajan piirtäminen
• {Y>}/{Y<}/{Y≥}/{Y≤} ... Epäyhtälön {Y>
f(x)}/{Y<f(x)}/{Y≥f(x)}/{Y≤f(x)} kuvaajan piirtäminen
• {X>}/{X<}/{X≥}/{X≤} ... Epäyhtälön {X>
f(y)}/{X<f(y)}/{X≥f(y)}/{X≤f(y)} kuvaajan piirtäminen
• Kuvaajan piirtäminen suorakulmaisella koordinaatistolla
1. Siirry päävalikosta Run-Matrix -moodiin.
2. Määritä Setup-asetusnäytössä ”Input/Output”-arvoksi ”Linear”.
3. Määritä V-Window-asetukset.
4. Syötä suorakulmaisen koordinaatiston kuvaajan piirtokomennot.
5. Syötä funktio.
Esimerkki Graph
y = 2 x
2
+ 3 x – 4.
Käytä seuraavia V-Window-asetuksia:
Xmin = –5, Xmax = 5, Xscale = 2
Ymin = –10, Ymax = 10, Yscale = 5
1 m Run-Matrix
2 !m(SET UP) 2(Line) J
3 !3(V-WIN) -fwfwcwc
-bawbawfwJ
4 !4(SKETCH) 1(Cls) w
5(GRAPH) 1(Y=)
5 cvx+dv-ew
